3. Installation des Systems
3.5 Systemkonfigurationen

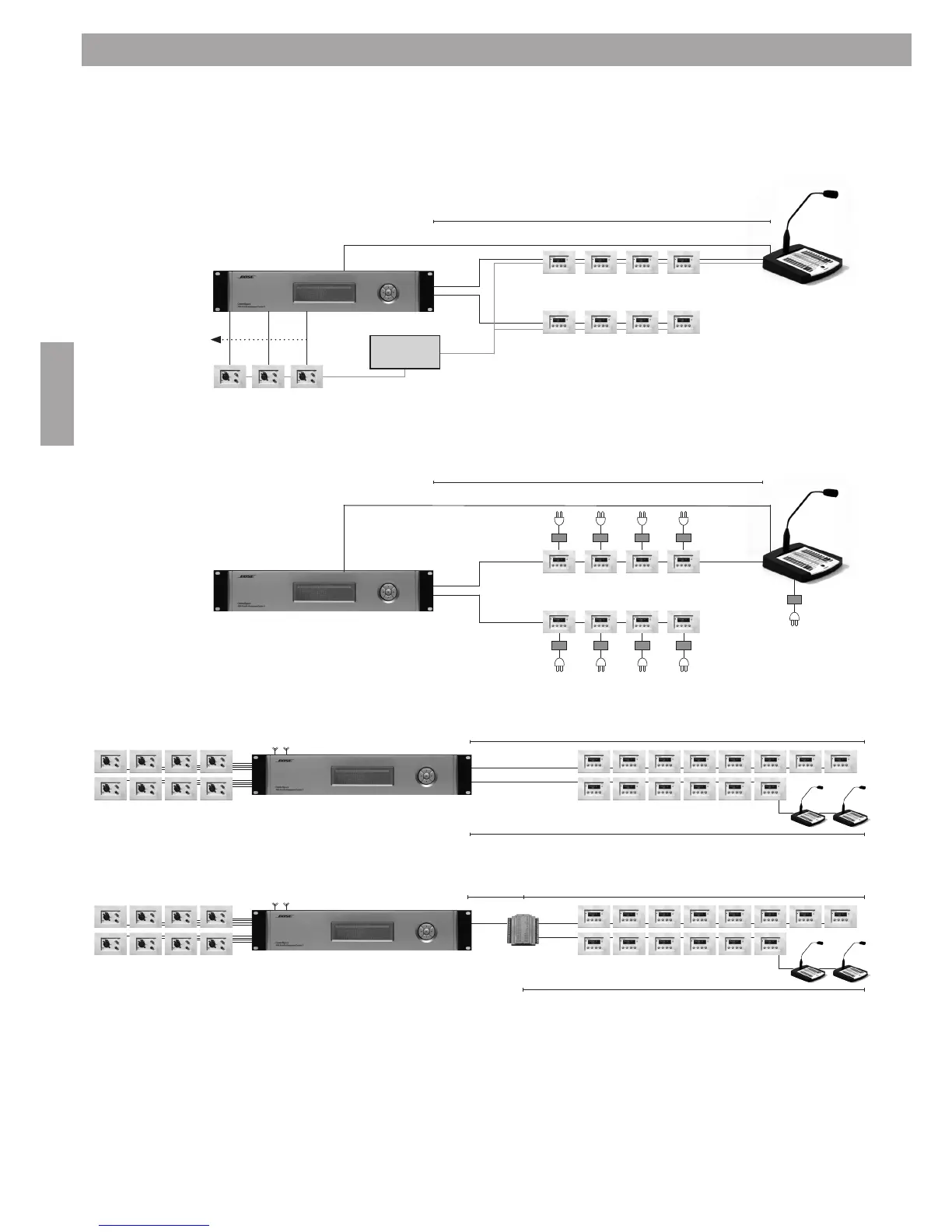

Zwei RS485-Kommunikationsleitungen und eine zentrale Stromversorgung:
Zwei RS485-Kommunikationsleitungen und lokale Stromversorgungen:
RS485-Kommunikationsleitung Maximalentfernung:
Oder:
HINWEIS:
* Der Jumper für den Abschlusswiderstand sollte an der letzten Benutzerschnittstelle (CS-WC oder CS-PP) angebracht
werden, die sich am Ende jeder RS485-Kommunikationsleitung befindet.
Audio-/Mikrofonkabel
Max. 600 m (Gesamtlänge)
Stromversorgung
24VDC 2-7A
Audio-/Mikrofonkabel
RS-485
RS-485
DC 24 V
Eingang
Max. 600 m (Gesamtlänge)
RS-485
RS-485
PSU
PSU
PSU
Audio-/Mikrofonkabel
