3. Installation des Systems
Das ControlSpace
®
AMS 8 System auf 80 Zonen erweitern
(mit zusätzlichen AMS 8 Racks)
Zur Erweiterung ist eine optionale Audio-Link-Karte notwendig. Die Anzahl der benötigten Audio-Link-Kabelsets
hängtvonderAnzahlderangeschlossenenQuellenab(inkl.SprechstelleundinterneTunerkarten).Fürvieranalogue
QuellenwirdeinAudio-Link-Kabelsetbenötigt.UmdiebeidenSystemeüberRackLink1oder2miteinanderzu
verbinden, verwenden Sie bitte ein Datenkabel (2 Adern + Schirm). Von Rack zu jedem weiteren Rack wird eine
Verbindung (2 Adern + Schirm) zur Kommunikation benötigt. Bitte beachten Sie das am ersten und am letzten Rack
der Abschlußwiderstand auf der RS485 Karte gesetzt ist.
Hinweis 1: Um die digitalen Signale von einem Rack zum nächsten zu verbinden wird eine Digital Input Karte
benötigt.
Hinweis 2: Nur ein AMS-8 Master darf in einem IP-Netzwerk verwendet werden. Virtuelle Netzwerke oder
VLAN-Konfigurationen sind nicht zulässig.

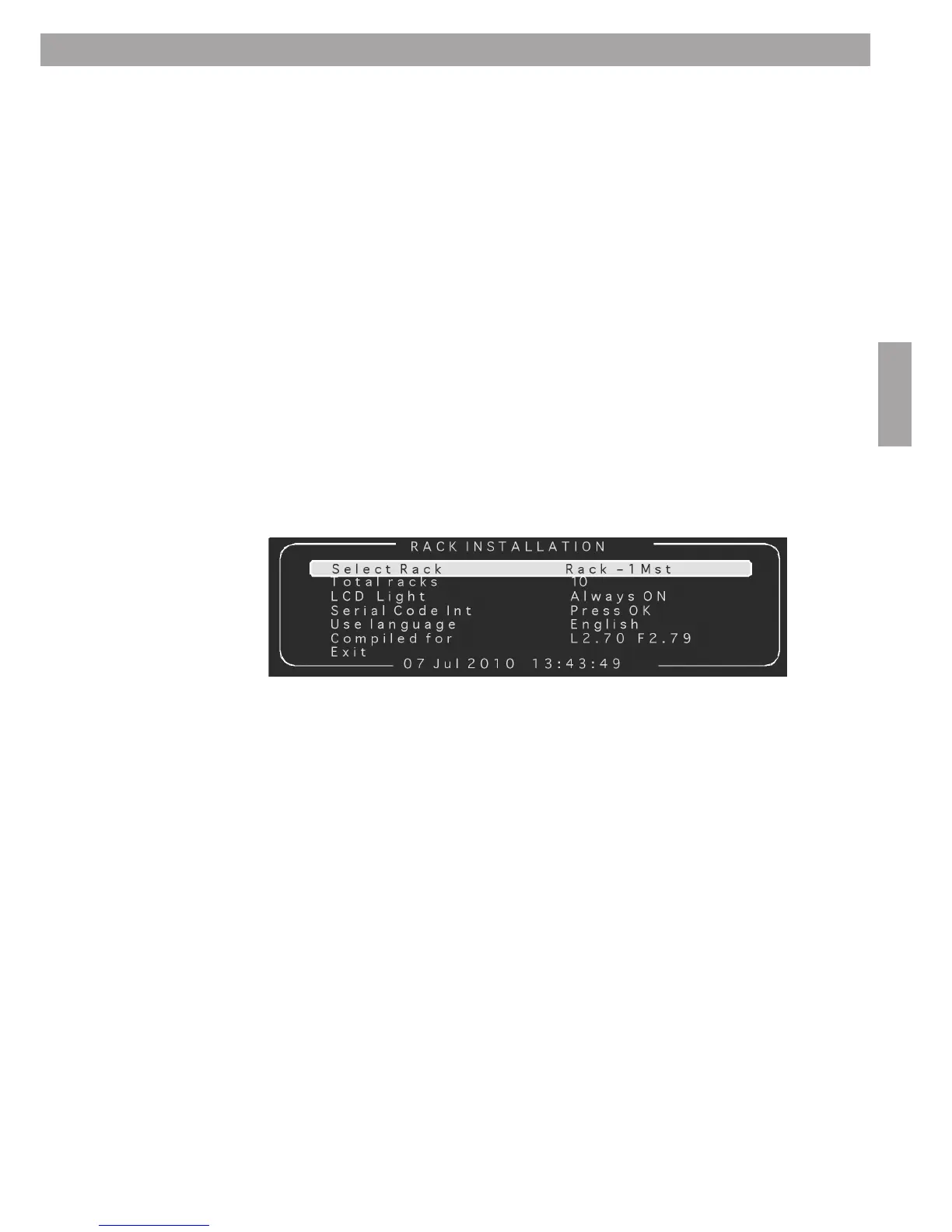

Verwenden Sie das Menue “Rack Installation” um die Master/Slave Einstellungen vorzunehmen:
