3.8 Połączenia CS-PP / i ustawienia
3. Instalacja systemu

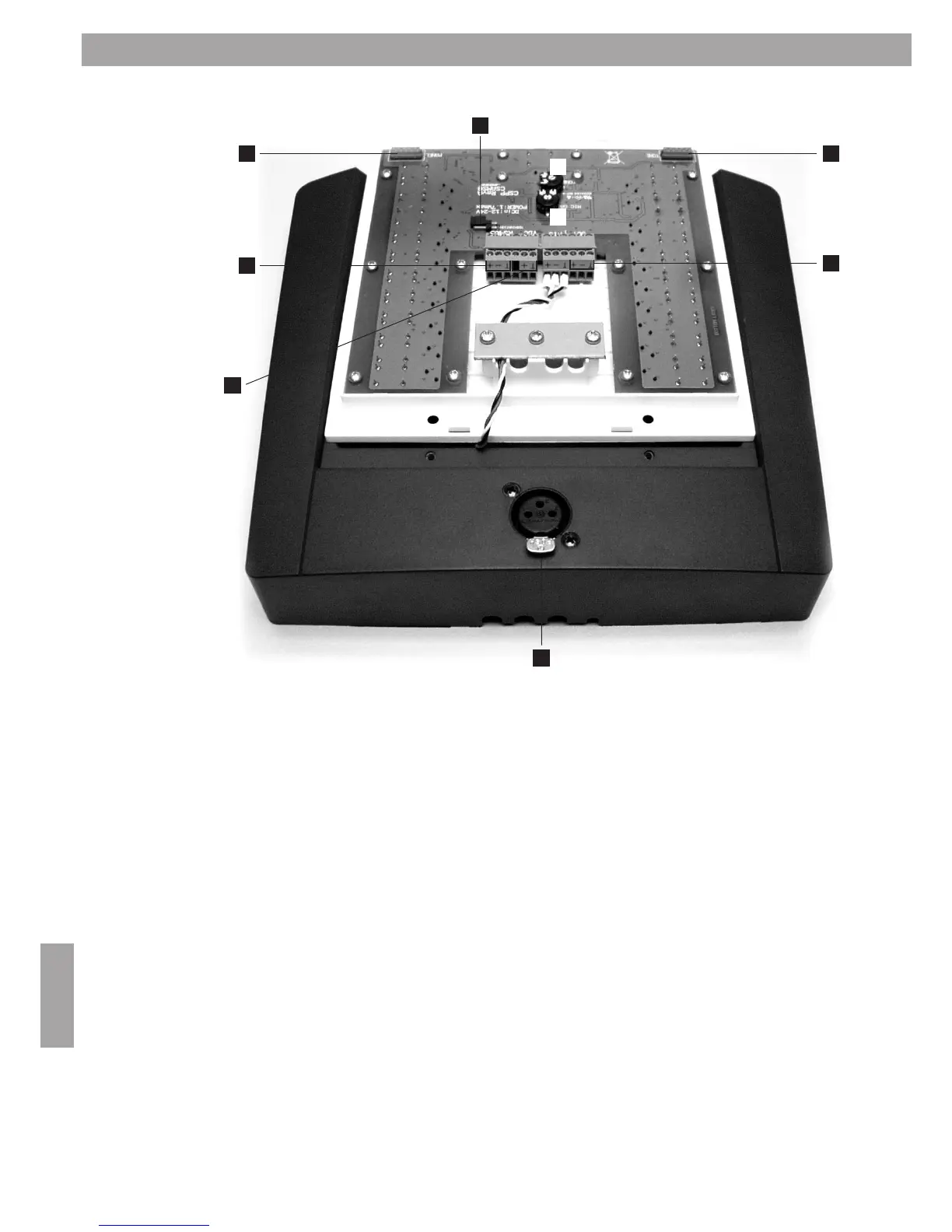

CS-PP wyposażono w, pokrętło regulacji wzmocnienia mikrofonu oraz pokrętło regulacji wzmocnienia gongu
(sygnał uwagi). Aby dostosować te dwa typy wzmocnienia i podłączyć CS-PP, należy zdjąć plastikową pokrywę
(w górnej części płyty przedniej CS-PP), a następnie odkręcić 4 śruby i ściągnąć panel przedni.
Dwa pokrętła regulacji znajdują się w dolnej części panelu.
UWAGA: Upewnij się, że w połączeniach nie ma zwarć.
1. Wzmocnienie mikrofonu: obróć pokrętło regulacji w kierunku przeciwnym do ruchu wskazówek zegara, aby
zmniejszyć wzmocnienie na wartość minimalną 32,6 dB. Obróć pokrętło modułu regulacji zgodnie z kierunkiem
ruchu wskazówek zegara, aby zwiększyć wzmocnienie na wartość maksymalną 60,1 dB. Ustawienie fabryczne
wzmocnienia to 38 dB.
2. Wzmocnienie gongu: za pomocą pokrętła regulacji zwiększ lub zmniejsz poziom sygnału gongu.
3. Zworka końcowa, patrz UWAGA w rozdziale 3.5.
4. Złącze RS485.
5. Złącze zasilacza, 12-24Vdc (tylko 2 z 3 pinów są używane!).
6. Złącze zbalansowanego wyjścia liniowego.
7. Wejście uaktualnienia oprogramowania.
8. Wejście XLR dla mikrofonu z 22 Vdc zasilaniem “phantom”
