Bose ControlSpace AMS-8 - Anslutningar Till Väggreglage; Anslutningar Till den Lokala Ingångsmodulen

239
Sven ska
voice
flat
voice
flat
2 5 4
3 1
1
2
3
4

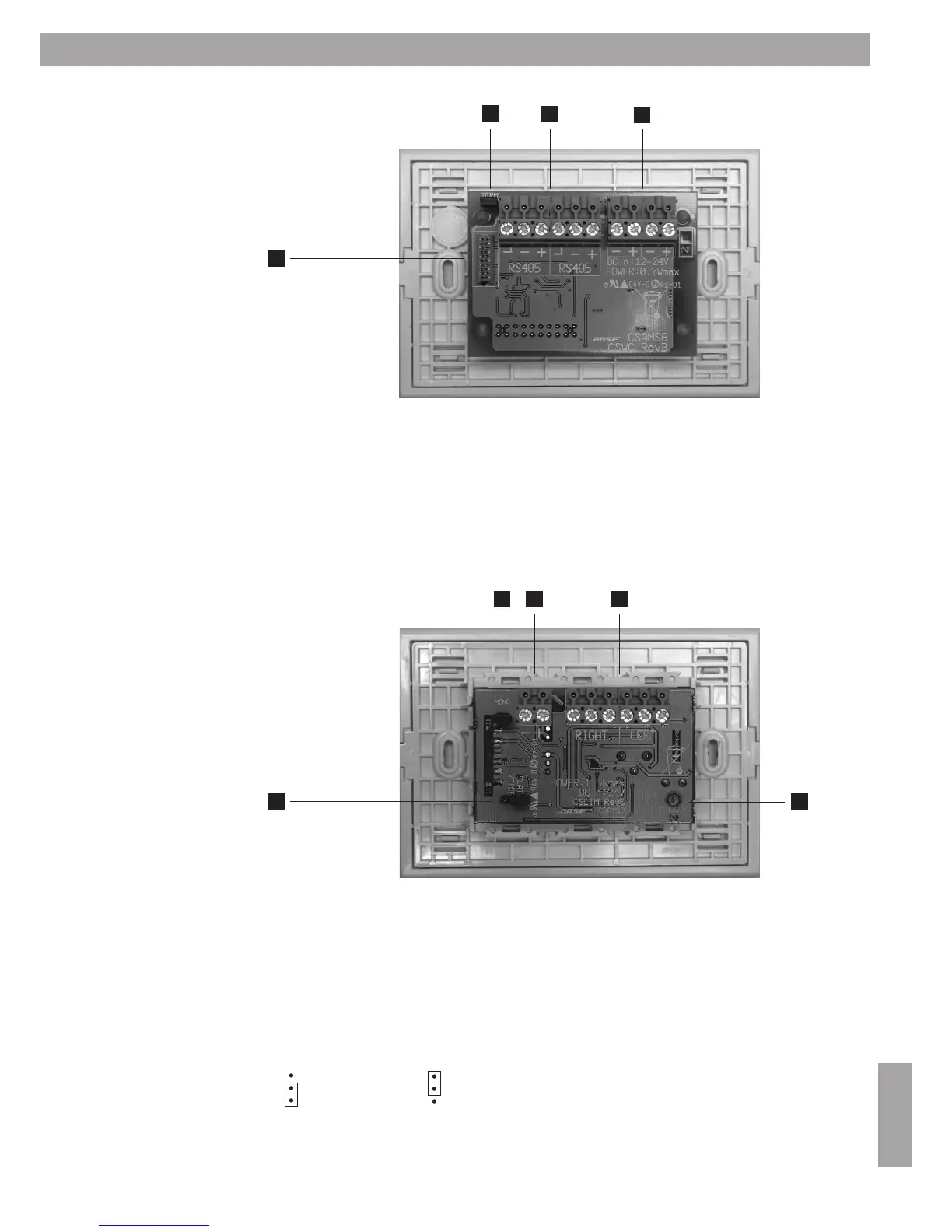

3.6 CS-WC kopplingar och inställningar
1. Termineringsbygel, se OBS! i kapitel 3.5
2. RS485-kontakt
3. Strömförsörjningskontakt (12-24 V likström)
4. Anslutning för uppdatering av maskinvara
OBS! Se Bilaga B. Monteringsanvisningar för väggpanel
1. CS-LIM är utrustad med en justeringsanordning för mikrofonförstärkning, går även att komma åt från
framsidan med hjälp av en ”0”-skruvmejsel. Vrid justeringsanordningen moturs för att minska förstärkningen
till ett minimum på 32dB. Vrid justeringsanordningen moturs för att öka förstärkningen till ett maximum på
66dB. Fabriksinställningen för förstärkning är 38dB.
2. För att ändra CS-LIM från stereo till mono behöver den här bygeln ställas in. I en monokonfiguration
ska ljudkabeln anslutas till VÄNSTER utgång.
3.FörattaktiveraenröstEQ(optimeradutjämningförtal)förmikrofoningångenmåstebygelnflyttas
från ‘FLAT’ till ‘VOICE’
=rakåtergivning =röstEQ
4. Stereo, anslutning balanserad utgångslinje.
5. Strömförsörjningskontakt (24 V likström).
OBS! Se Bilaga B. för monteringsanvisningar för väggpanel
3.7 CS-LIM-anslutningar och inställningar
3. Systeminstallation
