600 m
600 m
600 m600 m
600 m
RS485
HUB
*
*
*
*
Due linee di comunicazione RS485 e un alimentatore centrale:
Due linee di comunicazione RS485 e alimentatori locali:
RS485 la distanza massima:
oppure:
NOTA:
* Inserisca il jumper di terminazione sull’ultima interfaccia utente (CS-WC o CS-PP),
situata al termine delle singole linee di comunicazione RS485.
Altri esempi di sistema possono essere trovati nell’allegato A.
3. Installazione del sistema

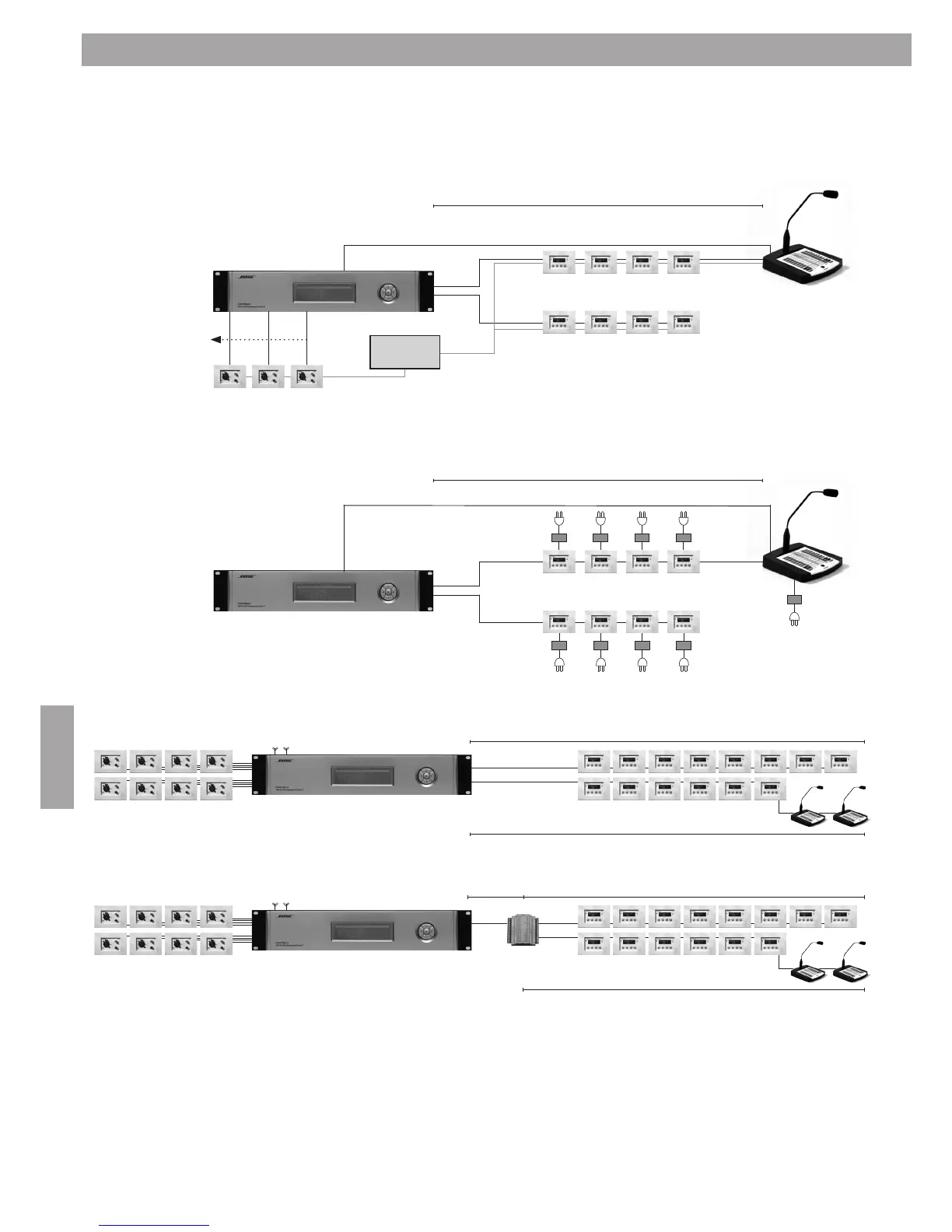

3.5 Layout di sistema
Alimentatore
24 V DC 2-7 A
Cavo audio/microfono
Max. 600 m (lunghezza totale)
Cavo audio/microfono
RS-485
RS-485
Ingresso
CC 24 V
RS-485
RS-485
PSU
PSU
PSU
Max. 600 m (lunghezza totale)
Cavo audio/microfono
