Bose ControlSpace AMS-8 - Wejścia;Wyjścia Ogólnego Przeznaczenia

213213
Polski
1..8
10
24 Vdc
CS-AMS-8
+
-
24 Vdc
9
10
Open collector
Max. 50mA
CS-AMS-8
+
-
3. Instalacja systemu
System ControlSpace
®
zawiera jedną kartę wejść/wyjść ogólnego przeznaczenia/RS232 (zobacz także rozdział 3.2).
Do 40 styków GPIO (8 na jedno urządzenie, maksymalnie 5 urządzeń) może być wykorzystanych do emisji
maks. 40 komunikatów, maks. 40 programów łączenia pomieszczeń, lub wyciszania wybranych lub wszystkich
wyjść. Styki są wyzwalane przez skierowanie prądu stałego o napięciu 24 V DC między określonym stykiem oraz
wspólnym stykiem uziemienia.
UWAGA: Styk “Pulse” odtworzy wiadomosc jeden raz. Styk “Hold” bedzie odtwarzac wiadomosc az do zwolnienia
polaczenia styku. Uzyj styku “hold” do aktywacji laczenia pomieszczen lub wyboru trybu “standby” (zwolnij
polaczenie styku, aby dezaktywowac te funkcje)
Charakterystyka
•8izolowanychwejść
•1izolowanewyjście
•Wejściamogąbyćwykorzystywanedoadresowaniakomunikatów,łączeniapomieszczeń,
lub do wyłączania strefy lub grupy stref (wyjścia powrócą do stanu domyślnego po ponownej aktywacji styku)
•Wejścieotwartegokolektorajestaktywowanewrazzaktywacjąjednegozośmiuwejść.

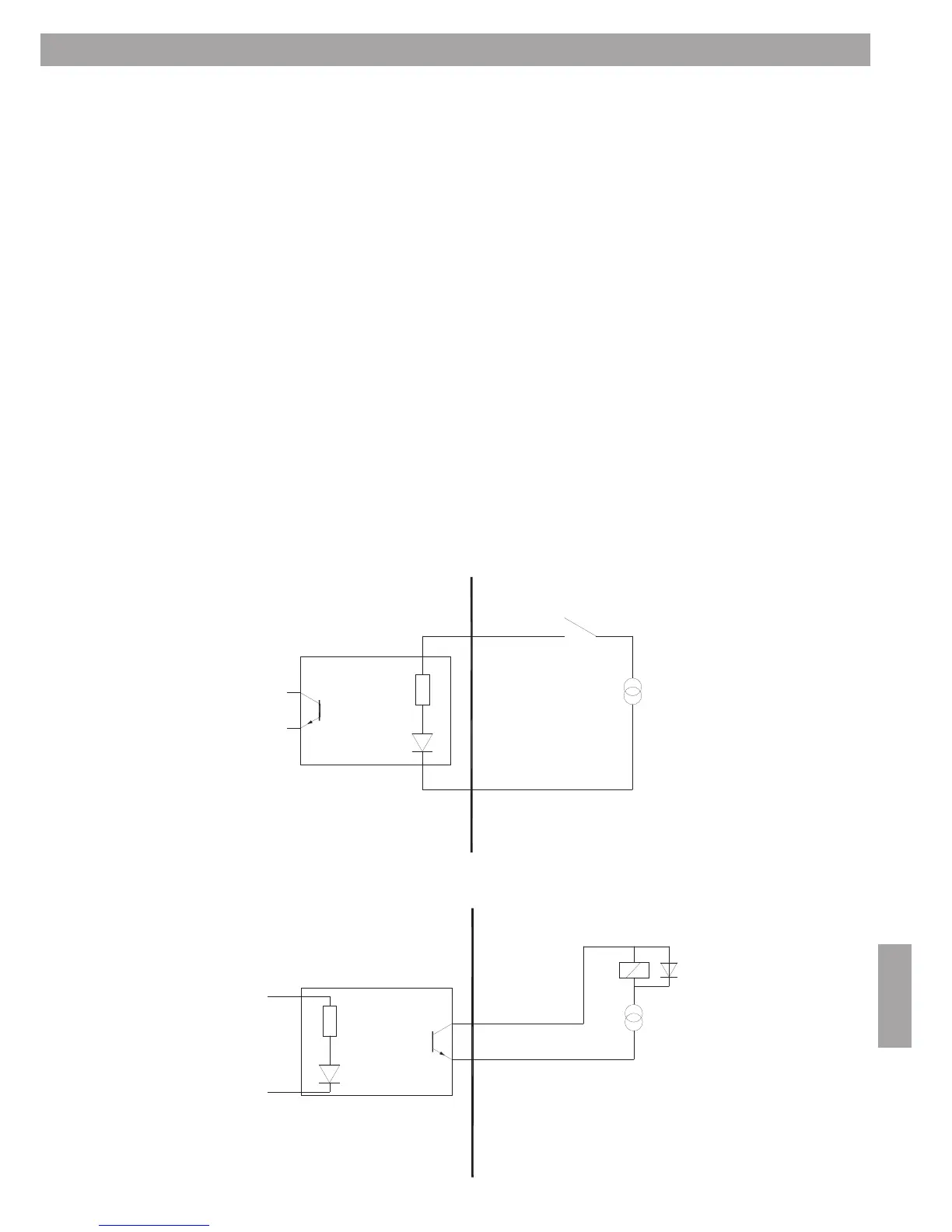

Schemat okablowania styków 8 wejść
Schemat okablowania wejścia otwartego kolektora
3.9 Wejścia/wyjścia ogólnego przeznaczenia
CS-AMS-8
CS-AMS-8
