3.8 CS-PP tilslutning og indstillinger
3. Installation af systemet

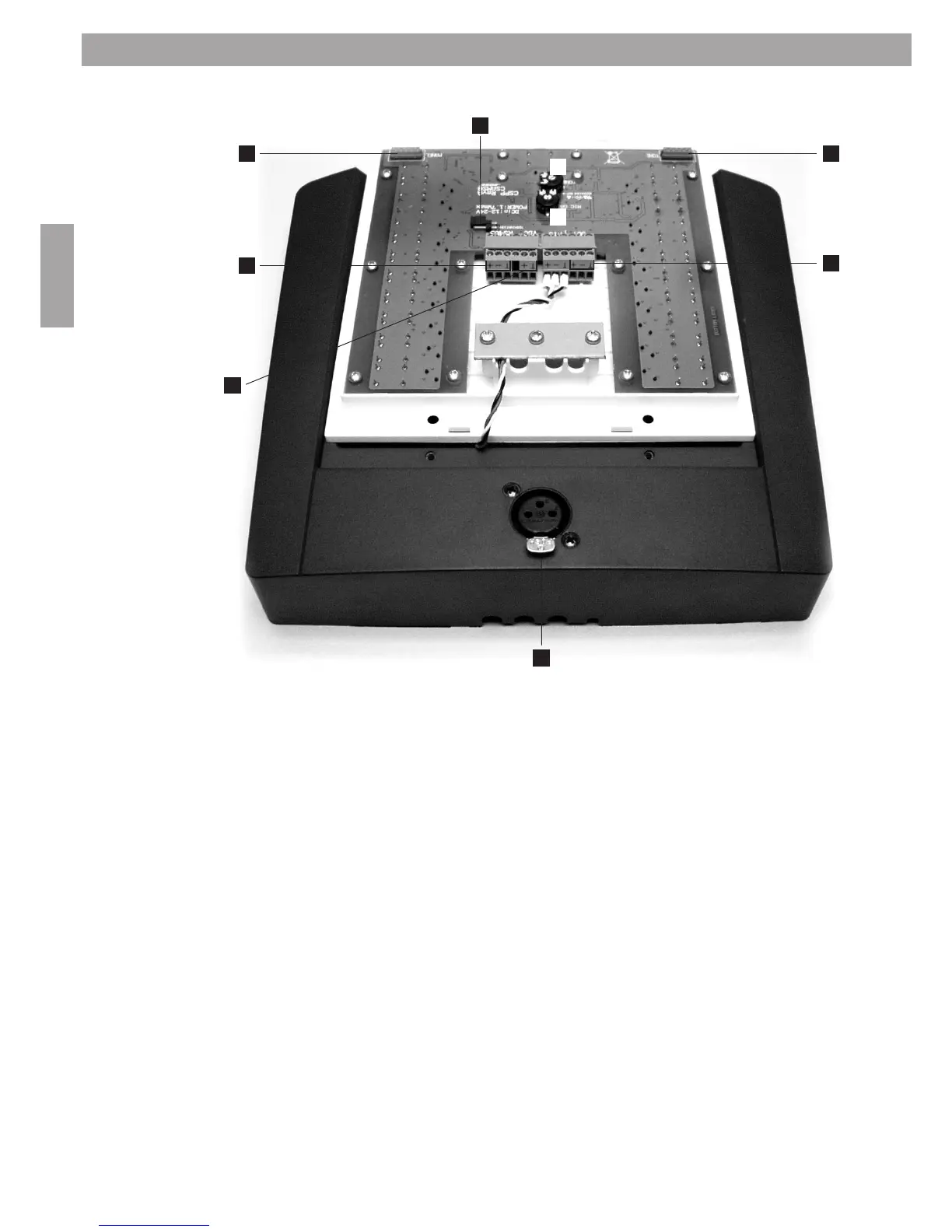

Opkaldspanelet er udstyret med lydstyrkejustering til mikrofon og lydstyrkejustering til
“ding-dong” (opmærksomhedssignal). For at du kan justere begge lydstyrker og tilslutte opkaldspanelet, skal du
afmontere topdækslet (øverst på opkaldspanelets frontplade), skrue de 4 skruer ud, og løfte frontpanelet ud af
kabinettet. De to knapper til lydstyrkejustering sidder nederst på opkaldspanelet.
NOTE: Vær omhyggelig ikke at kortslutte forbindelser eller komponenter
1. Mikrofonens lydstyrke: Drej justeringsknappen mod uret for at sænke lydstyrken; minimumværdien er 32,6 dB.
Drej justeringsknappen med uret for at øge lydstyrken; maksimumværdien er 60,1 dB. Fabriksindstillingen er 38
dB.
2. “Ding-dong”-lydstyrke: Brug justeringsknappen til at øge eller sænke klokkesignalets lydstyrke.
3. Slutjumper, se BEMÆRK! i afsnit 3.5.
4. RS485-stik.
5. Stik til strømforsyning, 12-24Vdc (kun 2 af de 3 termineringer bruges)
6. Stik til balanceret line-udgang.
7. Firmware update tilslutning
8. XLR-tilslutning til mikrofon med 22Vdc phantom power
