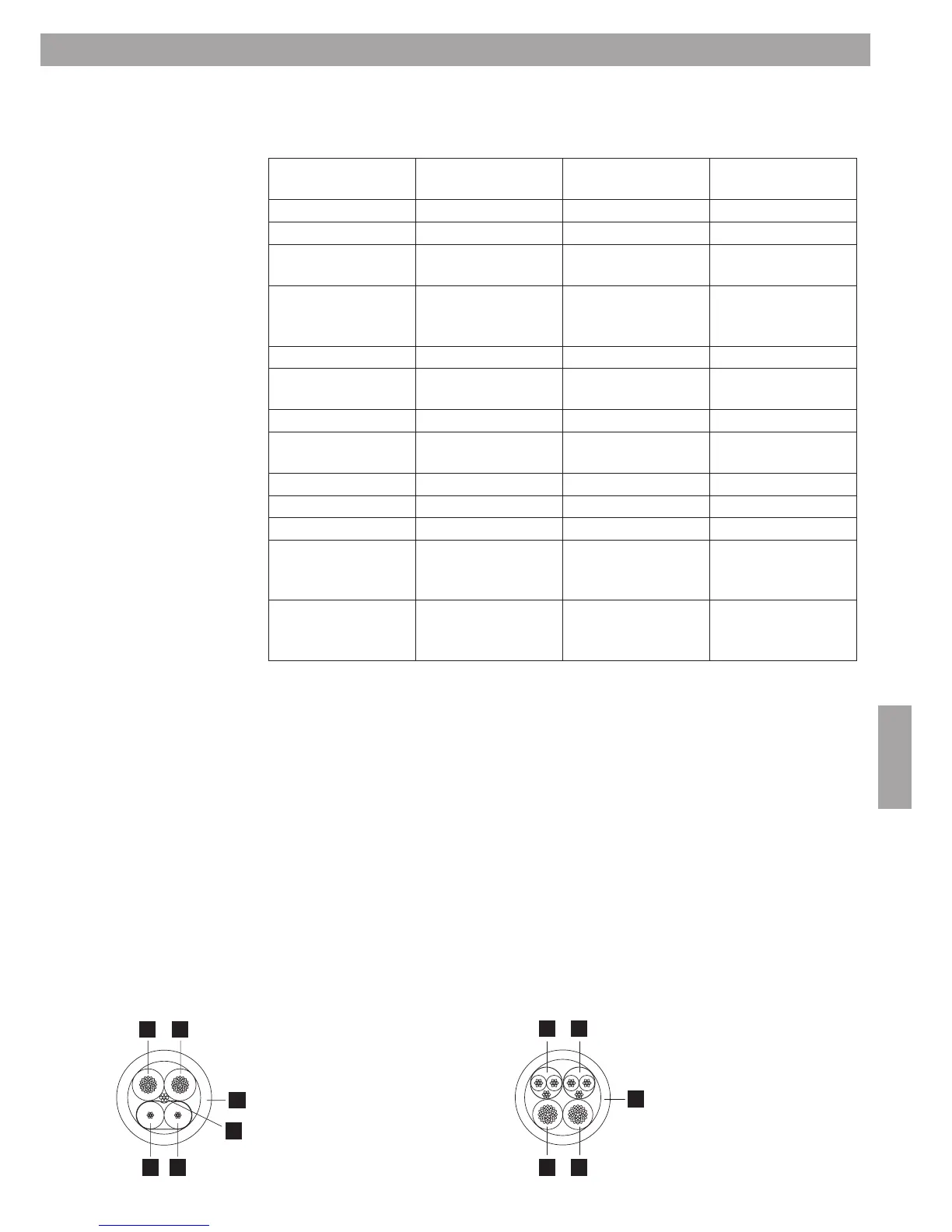

3.4 Connessioni delle interfacce utente
Controller da parete
ControlSpace
®
AMS-8
Pannello di paging
ControlSpace
®
AMS-8
Modulo di input locale
ControlSpace
®
AMS-8
Alimentazione
Tensione 12-24 V CC, +/-20% 12-24 V CC, +/-10% 24 V CC, +5%/-10%
Corrente @ 12 V CC 50 mA
@ 24 V CC 30 mA
@ 12 V CC 140 mA
@ 24 V CC 70 mA
@ 24 V CC 60 mA
Alimentatore consigliato* Aliment. stabilizzato 24 V
CC, 2,7 A
BOSE CS AMS-8
Aliment. stabilizzato 24 V
CC, 2,7 A
BOSE CS AMS-8
Aliment. stabilizzato 24 V
CC, 2,7 A
BOSE CS AMS-8
Cavi RS485**
Distanza max.
(/con l’Hub)
600 m
(1200)
600 m
(1200)
Non applicabile
Terminazione*** 120 ohm 120 ohm Non applicabile
Tipo di cavo 1 cavo schermato a
doppini intrecciati
1 cavo schermato a
doppini intrecciati
Non applicabile
Cap. nom. 40 pF/m Cap. nom. 40 pF/m Non applicabile
Imp. nom. 124 ohm Imp. nom. 124 ohm Non applicabile
Att. nom. 2 dB @ 1 MHz Att. nom. 2 dB @ 1 MHz Non applicabile
Cavo consigliato Cavo (blu) alim./comunic.
BOSE CS AMS-8 per
CS-WC/CS-PP
Cavo (blu) alim./comunic.
BOSE CS AMS-8 per
CS-WC/CS-PP
Non applicabile
Cavo audio Non applicabile Cavo mic/linea standard,
passa cavi
Cavo (giallo)
alimentazione/audio Bose
CS AMS-8 per CS-LIM
* Nota: se non utilizza l’alimentatore sopra indicato, qualsiasi altro alimentatore che si intenda usare in Europa
deve essere conforme allo standard EN/IEC 60950.
** Regole da seguire nei collegamenti RS485
I componenti devono sempre essere collegati in configurazione a catena (piuttosto che a stella o di altro tipo).
La connessione a stella è consentita solo utilizzando il CS-HUB. Si accerti di separare il cavo dati dal cavo di
alimentazione (>50 V) nella passerella porta-cavi o in qualsiasi altro dispositivo passa cavi.
*** Terminazione
Il jumper di terminazione deve essere inserito sull’ultima interfaccia utente (CS-WC o CS-PP), situata al termine
delle singole linee di comunicazione RS485.
Cavo alimentazione/comunicazione
CS AMS-8
1. Blu = comunicazione RS485 “+”
2. Trasparente = comunicazione RS485 “–”
3. Filo di continuità = comunicazione RS485 “GND”
4. Rosso = alimentazione “24 V DC”
5. Nero = alimentazione “terra”
6. Guaina blu
Cavo alimentazione/audio
CS AMS-8
1. Giallo = cavo linea bilanc. (schermato)
2. Verde = cavo linea bilanc. (schermato)
3. Rosso = alimentazione “24 V DC”
4. Nero = alimentazione “terra”
5. Guaina gialla
