Bose ControlSpace AMS-8 - Połączenia Kontrolera Naściennego; Połączenia Lokalnego Modułu Wejść

211211
Polski
voice
flat
voice
flat
2 5 4
3 1
1
2
3
4
3. Instalacja systemu

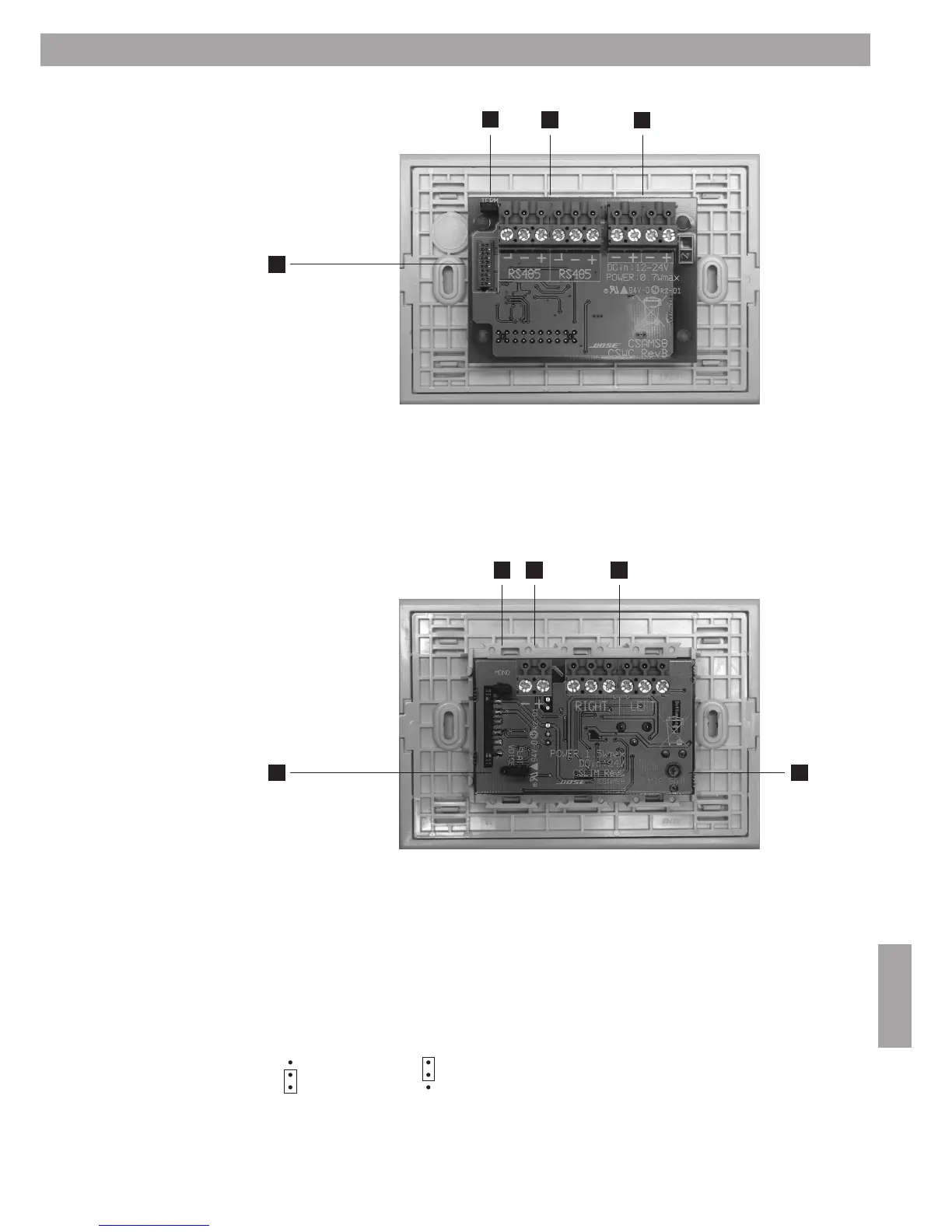

3.6 Połączenia CS-WC i ustawienia
1. Zworka końcowa, patrz UWAGA w rozdziale 3.5
2. Złącze RS485
3. Złącze zasilacza (12-24Vdc)
4. Wejście uaktualnienia oprogramowania
UWAGA: Zapoznaj się z aneksem B - sposób montażu kontrolera
1. CS-LIM wyposażono w pokrętło regulacji wzmocnienia mikrofonu, dostępny także z panelu frontowego z
użyciem wkrętaka ‘0’. Obróć pokrętło regulacji w kierunku przeciwnym do ruchu wskazówek zegara
(widoczne na froncie), aby zmniejszyć wzmocnienie na wartość minimalną 32 dB. Obróć pokrętło regulacji
zgodnie z kierunkiem ruchu wskazówek zegara, aby zwiększyć wzmocnienie na wartość maksymalną 66 dB.
Ustawienie fabryczne wzmocnienia to 38dB.
2. Aby zmienić ustawienie CS-LIM ze stereo na mono, należy ustawić zworkę. W konfiguracji mono sygnał audio
powinien być podłączony do LEWEGO wyjścia.
3.AbywłączyćkorekcjęEQ(EQzoptymalizowanedlamowy)głosudlawejściamikrofonowego,
należy przenieść zworkę z pozycji FLAT na VOICE
=czystysygnał =korekcjaEQgłosu
4. Złącze zbalansowanego wejścia liniowego stereo.
5. Złącze zasilacza (24Vdc).
UWAGA: Zapoznaj się z aneksem B - sposób montażu kontrolera
3.7 Połączenia CS-LIM i ustawienia
