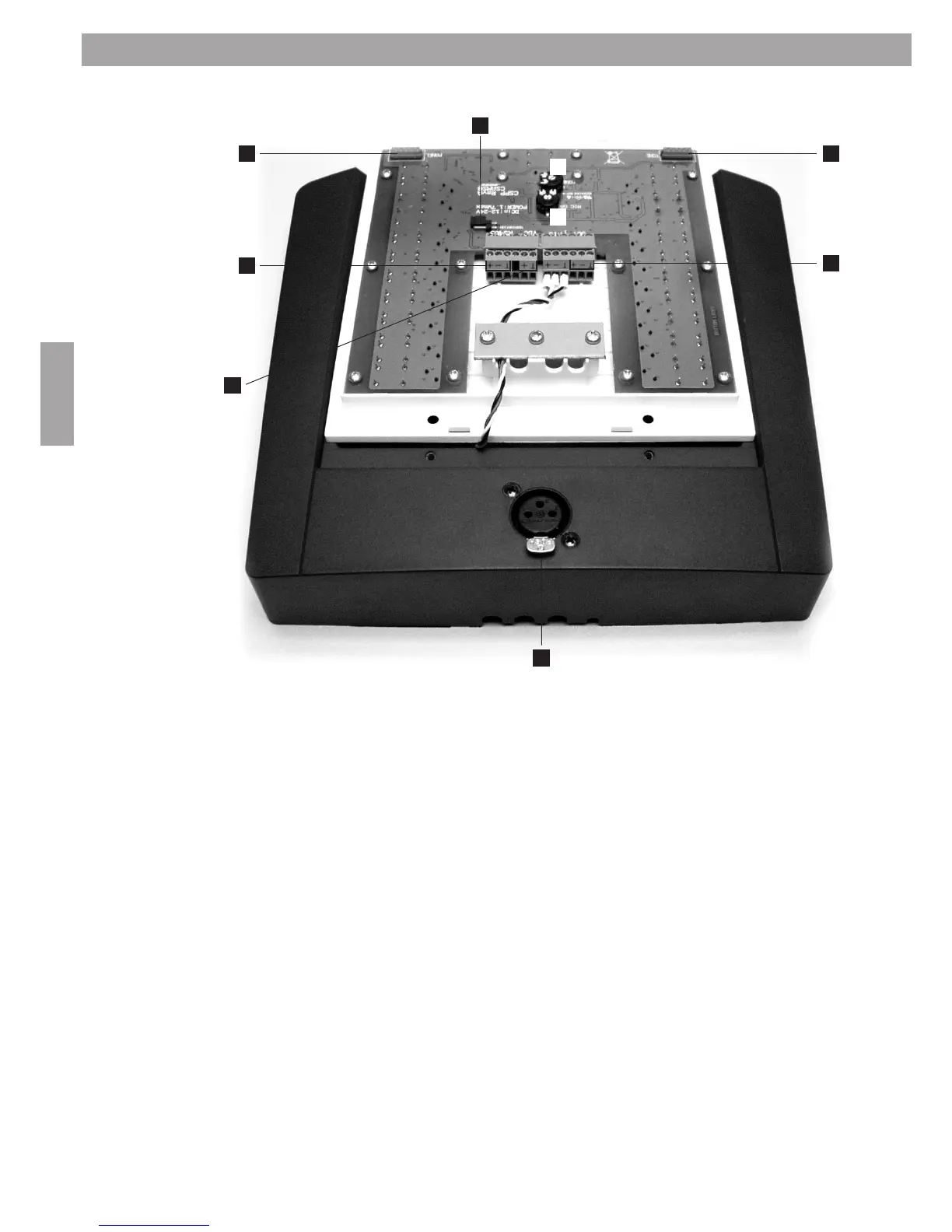

3.8 Anschlüsse der Sprechstelle (CS-PP)
3. Installation des Systems
DieSprechstelle(CS-PP)istmitSprachEQ,einemVerstärkungsreglerfüreinMikrofonsowiemiteinemVerstär-
kungs regler für ein Tonsignal (Chime) ausgestattet. Um beide Verstärkungsregler einstellen und die Sprechstelle
anschließen zu können, muss zunächst die Kunststoff einlage (oben auf der Frontverkleidung der Sprech stelle)
abgenommen werden. Entfernen Sie anschließend die vier Schrauben und heben Sie die Frontverkleidung aus
dem Gehäuse heraus. Die beiden Regler befinden sich im unteren Bereich des Panels.
Hinweis: Bitte beachten Sie den korrekten Anschluß speziell bei der Spannungsversorgung.
1. Verstärkungsregler für Mikrofon: durch Drehen des Reglers gegen den Uhrzeigersinn verringern Sie die
Verstärkung bis auf ein Minimum von 32,6 dB. Wird der Regler im Uhrzeigersinn gedreht, kann die Verstärkung
bis zu einem Maximum von 60,1 dB erhöht werden. Die werksseitig eingestellte Verstärkung beträgt 38 dB.
2. Verstärkungsregler für Tonsignal (Chime): den Ausgangspegel des Tonsignals können Sie mit
Hilfe des Reglers erhöhen oder verringern.
3. Jumper für Abschlusswiderstand, siehe HINWEIS in Abschnitt 3.5.
4. RS485-Anschluss.
5. Stromanschluss, 12-24Vdc (nur 2 der 3 Anschlüsse werden benötigt
6. Symmetrischer Line-Output-Anschluss.
7. Firmware Update Anschluß
8. XLR-Anschluß für ein Mikrofon mit Phantomspeisung (22V)
