600 m
600 m
600 m600 m
600 m
RS485
HUB
*
*
*
*
Dwie linie komunikacyjne RS485 i centralny zasilacz:
Dwie linie komunikacyjne RS485 i lokalne zasilacze:
RS485 maksymalną odległość:
Lub:
UWAGA:
* Zworkę końcową należy umieścić na ostatnim interfejsie użytkownika (CS-WC lub CS-PP) znajdującym się na końcu każdej
linii komunikacyjnej RS485.
Więcej przykładów konfiguracji można znaleźć w aneksie A.
3. Instalacja systemu

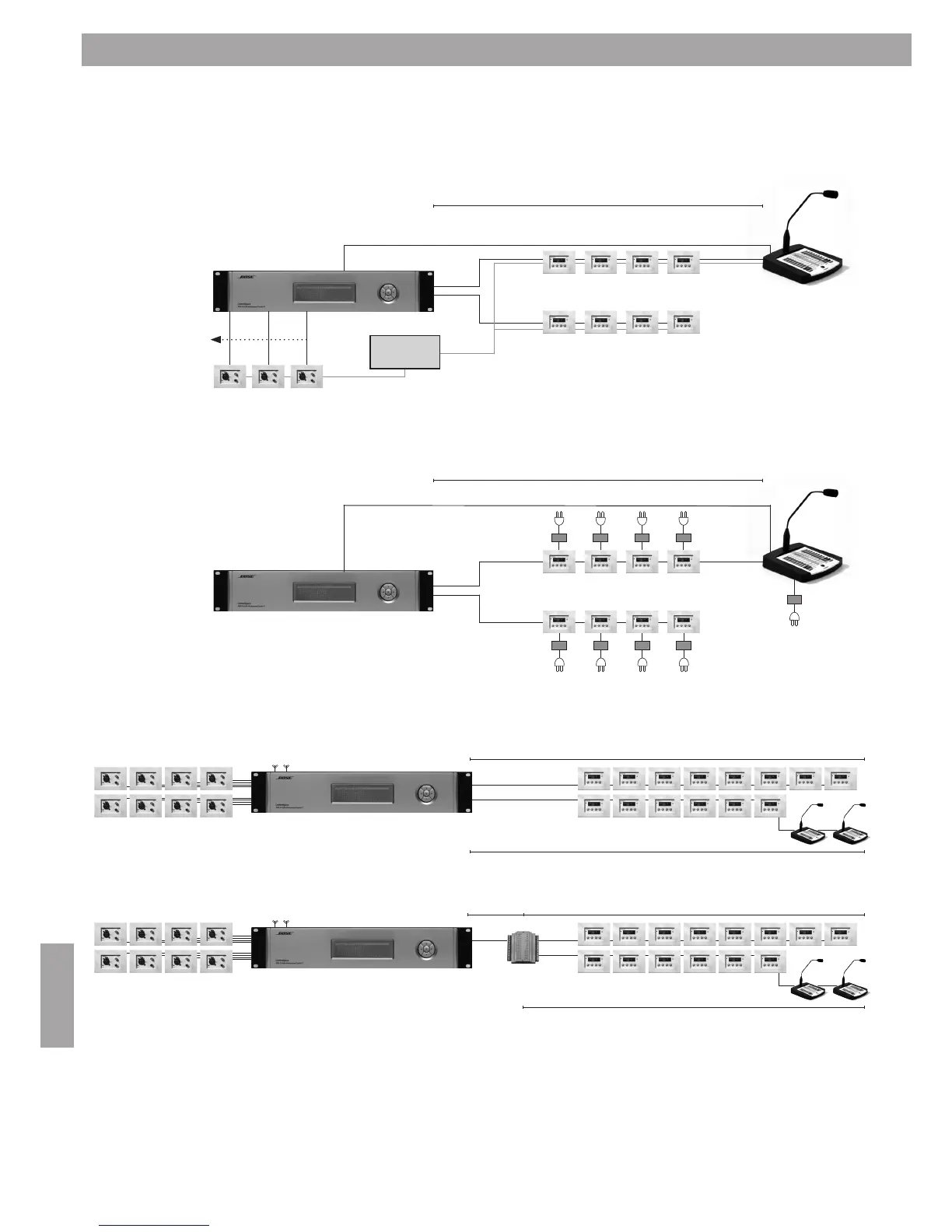

3.5 Schematy sytemu
Kabel audio/mikrofonowy
Maks. 600 m (długość całkowita)
zasilacz
24VDC 2-7A
Kabel audio/mikrofonowy
RS-485
RS-485
Wejście 24 V
prądu stałego
RS-485
RS-485
Zasilacz
Zasilacz
Zasilacz
Maks. 600 m (długość całkowita)
Kabel audio/mikrofonowy
