Bose ControlSpace AMS-8 Safety Instructions & Installation Guide

241
Sven ska
1..8
10
24 Vdc
CS-AMS-8
+
-
24 Vdc
9
10
Open collector
Max. 50mA
CS-AMS-8
+
-
3. Systeminstallation
ControlSpace
®
AMS-8 innefattar ett GPIO/RS232-kort (se även kapitel 3.2). Upp till 40 GPIO-kontakter (8 per
rack, högst 5 rackstommar totalt) kan användas för att starta upp till 40 meddelanden, upp till 40 förvalda
rumskombinationer eller standby-funktionen för rum (”tyst”) på olika eller alla utgångar. Kontakterna startar
genom användning av 24VDC mellan den specifika kontakten och jordningsstiftet.
OBS! En momentan slutning gör att meddelandet spelas upp en gång. En konstant slutning gör att meddelandet
spelas upp och återupprepas till slutningen bryts. Använd sluten kontakt för att aktivera room combining eller
standby mode (släpp denna slutning för att avaktivera dessa två funktioner)
Egenskaper
•8enskildaingångar
•1enskildutgång
•Ingångarnakananvändasförmeddelandestyrning,rumskombineringellerförattställaenutgångelleren
utgångsgrupp i standby-läge (utgångarna återgår till standardvärdet när kontakten släpps igen)
•Utgångföröppenkollektoraktiverasnärenavdeåttaingångarnaaktiveras

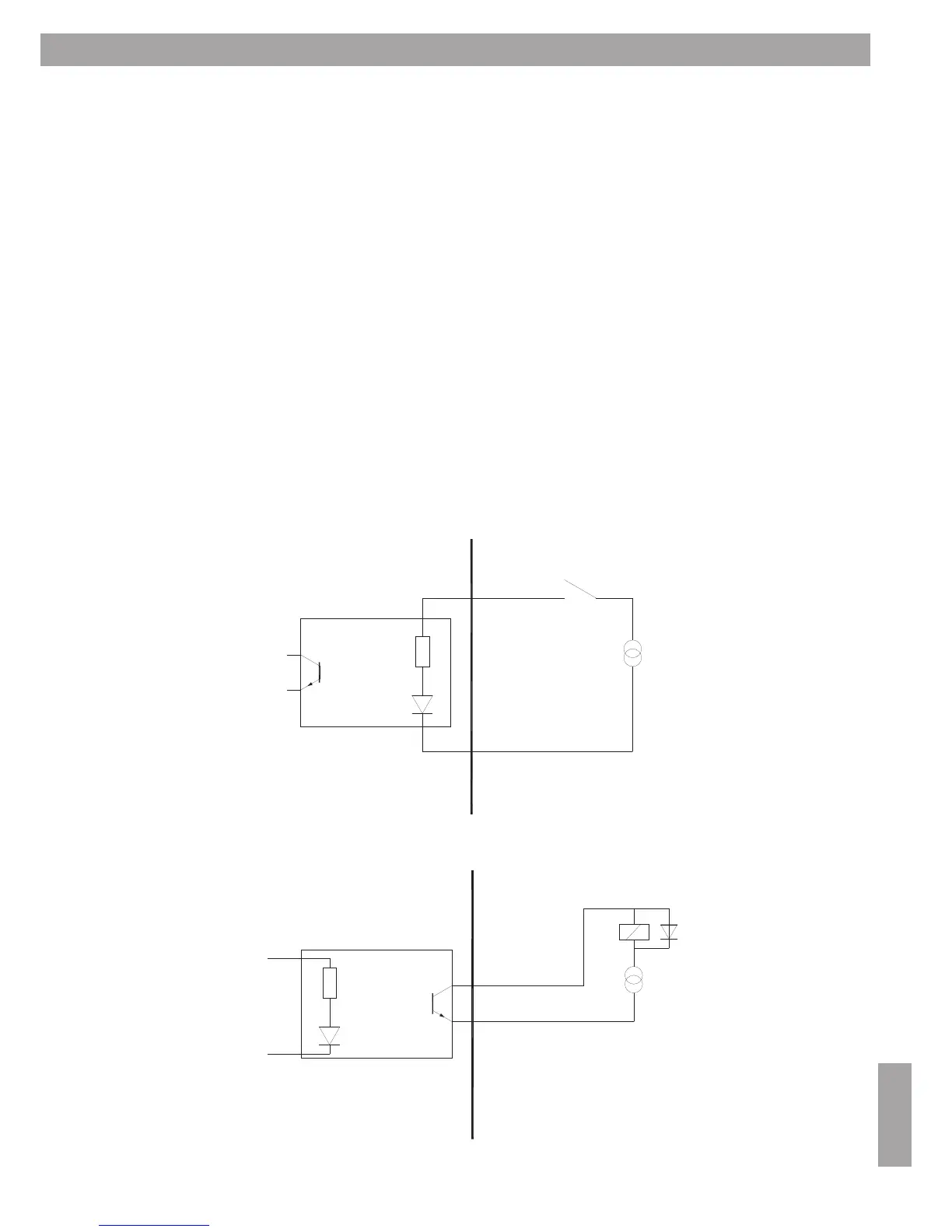

Kabeldiagram för de 8 ingångskontakterna
Kabeldiagram utgång öppen kollektor
3.9 Allmän användning ingångar/utgångar (GPIO)
CS-AMS-8
CS-AMS-8
