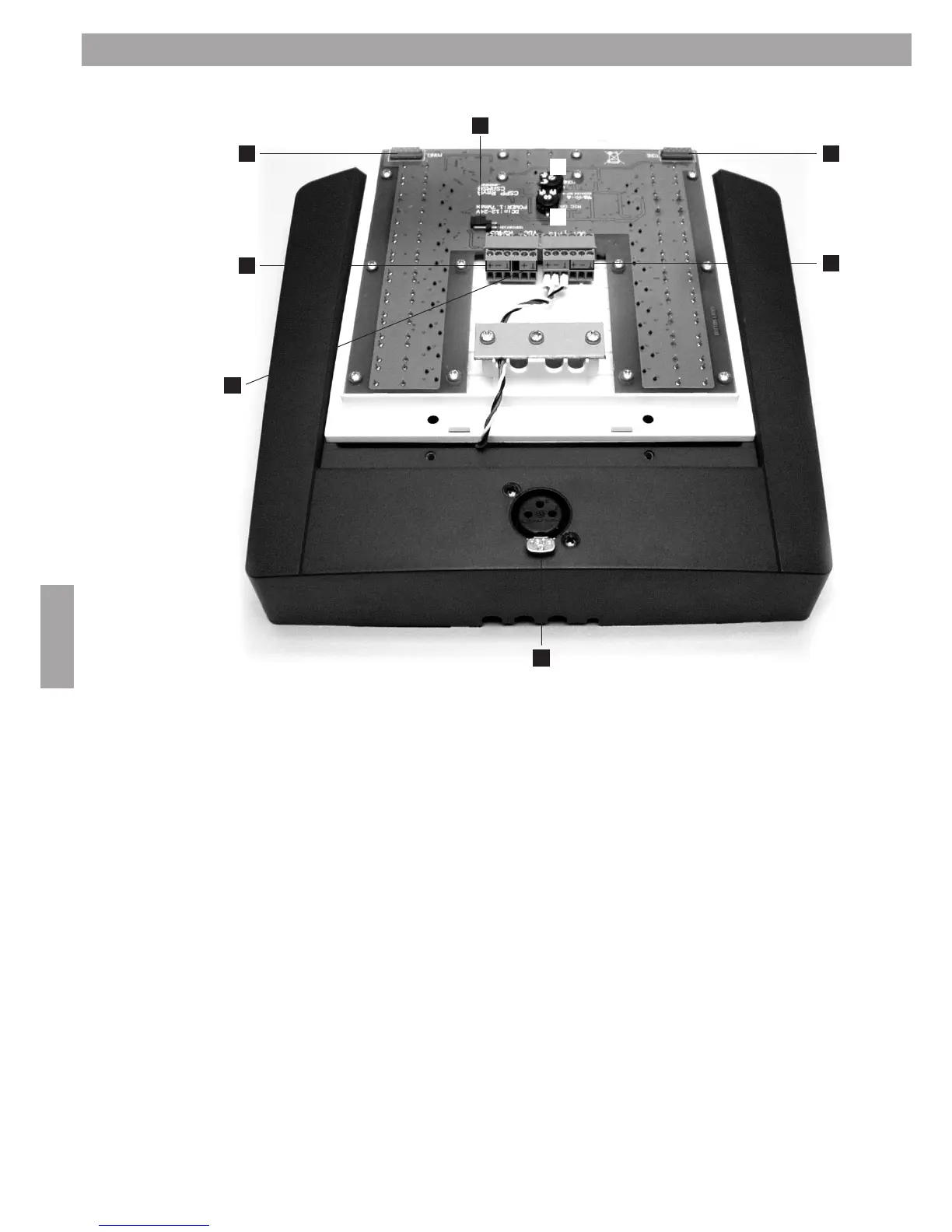

3.8 Connexion du CS-PP et réglages
Le CS-PP est équipé d’une égalisation voie, d’un réglage de gain du microphone et d’un réglage de gain du
carillon (signal d’annonce). Pour régler les deux gains et connecter le CS-PP, il convient de retirer le cache en
plastique (en haut de la plaque frontale du CS-PP) et les 4 vis, puis de sortir la plaque frontale du boîtier. Les
deux réglages sont situés en bas du panneau.
REMARQUE : Assurez-vous de ne pas réaliser de court circuit, sur les connexions ou
les composants électroniques.
1. Gain du microphone : tournez le réglage dans le sens inverse des aiguilles d’une montre pour réduire le gain
à un minimum de 32,6 dB. Tournez-le dans le sens des aiguilles d’une montre pour augmenter le gain à un
maximum de 60,1 dB. Le réglage de gain d’origine est de 38 dB.
2. Gain du carillon : utilisez le réglage pour augmenter ou réduire le niveau du signal du carillon.
3.Cavalierdeterminaison,voirlaREMARQUEduchapitre3.5.
4. Connecteur RS485.
5. Connecteur d’alimentation, 12-24V continu (seulement 2 des 3 bornes sont utilisées).
6. Connecteur de sortie ligne symétrique.
7. Connecteur de mise à jour firmware
8. Connecteur XLR pour microphone avec alimentation fantôme 22V continu
