3. Installazione del sistema
Aggiunta di unità AMS-8 per creare sistemi fino a 80 zone audio
Sono richieste Schede Audio Link. Il numero di set di cavi Audio Link dipende dal numero totale di sorgenti
connesse (inclusi i pannelli di paging e le schede sintonizzatori interne). E’ necessario un set di cavi Audio Link
ogni quattro sorgenti analogiche. Per ogni unità AMS-8 aggiunta, aggiungere anche un cavo di comunicazione
(2 poli + schermo) per connettere il connettore Racklink 1 o 2 dell’unità aggiunta a un connettore Racklink
libero dell’unità preesistente. Assicurarsi che i jumper di terminazione vengano inseriti solo sulle schede di
comunicazione RS485 della prima e dell’ultima unità AMS-8.
NOTA 1: Per il collegamento del segnale digitale di una scheda di Memorizzazione Messaggi, di una scheda di
Ingresso Digitale o il segnale digitale (al posto di quello analogico) di una scheda doppio Sintonizzatore,
occorre aggiungere una scheda di Ingresso Digitale e un cavo coassiale digitale (RCA-RCA) per ogni
unità AMS-8 aggiunta.
NOTA 2: Una sola porta Ethernet può essere utilizzata con un networks. L’utilizzo della VLANS o altri networks
non è permesso.

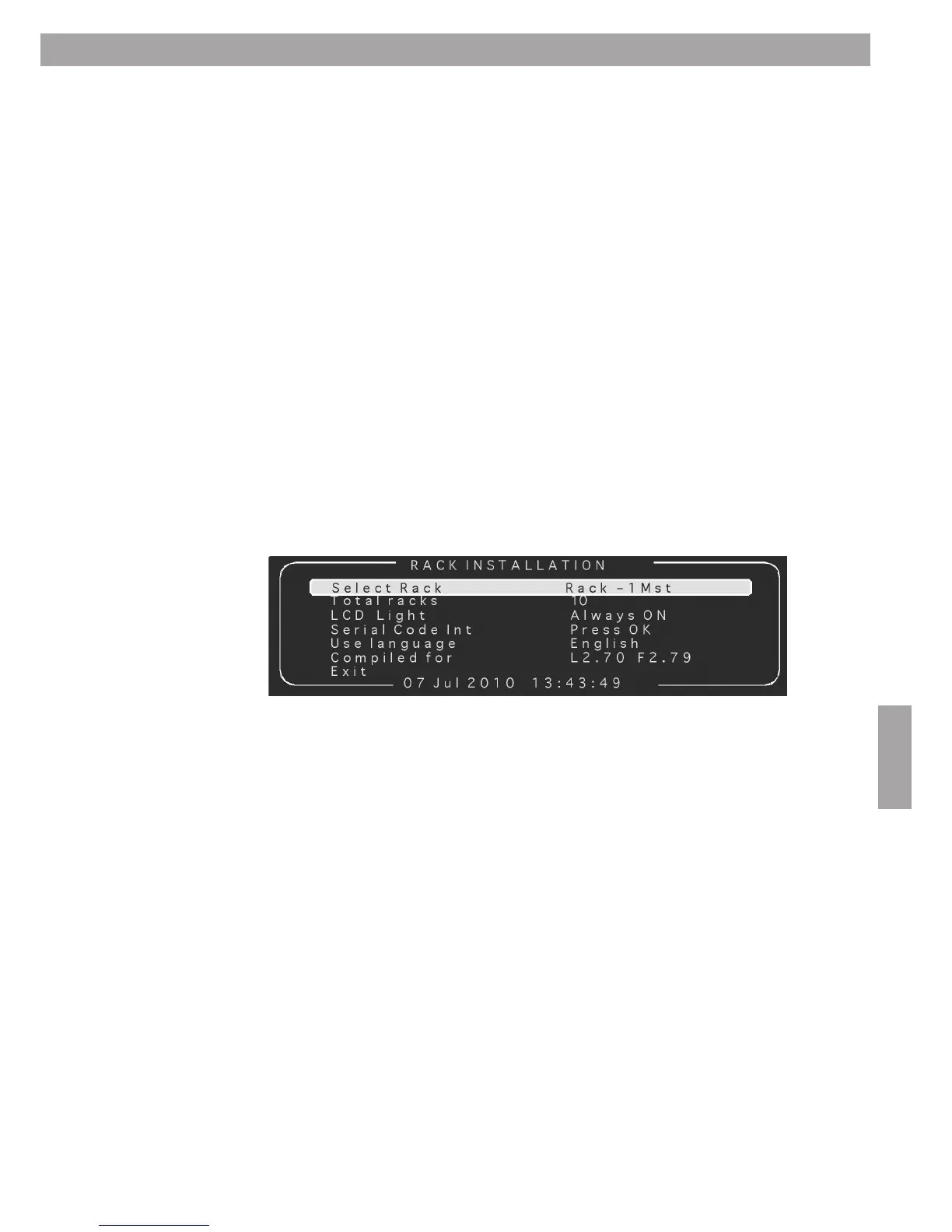

Usa il menu “Rack Installation” per la configurazione dell’unità master e slave.
