181
3. Systeeminstallatie
ControlSpace
®
AMS-8 units toevoegen om uit te breiden naar
maximaal 80 audio zones
Optionele Audio Link kaarten zijn hiervoor nodig) Het aantal benodigde Audio Link kabelsets is afhankelijk van
het totaal aantal door te koppelen bronnen. (incl. omroeppanelen en interne tuner kaarten).
Eén Audio Link kabelset is nodig om maximaal vier analoge bronnen door te koppelen.
Gebruik voor elk rack dat is toevoegd een stuk communicatiekabel (2 aderig + afscherming) om Racklink 1 of 2
van een rack door te koppelen met Racklink 1 of 2 van een ander rack. Zorg ervoor dat de afsluit jumper alleen
geplaatst is op de RS485 communicatie kaart van het eerste en het laatste AMS-8 systeem.
OPMERKING 1: Om het digitale signaal van een Berichten kaart, Digitale ingangskaart of het digitale signaal
(in plaats van het analoge signaal) van de dubbele Tuner kaart door te koppelen, moet men
per toegevoegd rack een Digitale ingangskaart en Digitale Coax kabel (RCA-RCA) toevoegen.
OPMERKING 2: Een puls contact zal een bericht eenmalig weergeven. Een ‘houd’ contactzal een bericht
weergeven en blijven herhalen tot het contact weer verbroken is. Een houd contact moet
gebruikt worden om een room combining preset of de standby mode te activeren.

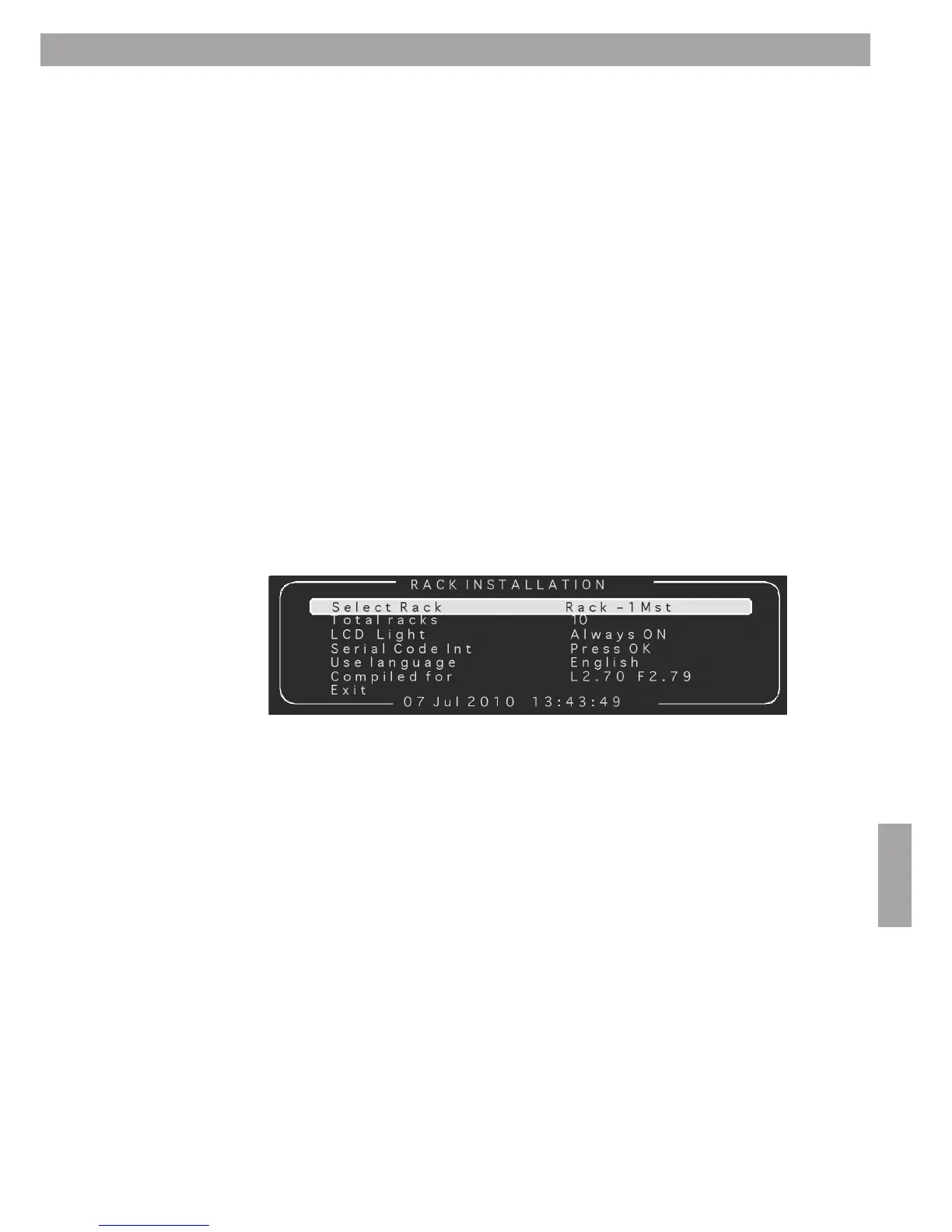

Gebruik het systeem menu ‘Rack Installation’ om de Master en Slave konfiguratie in te stellen:
