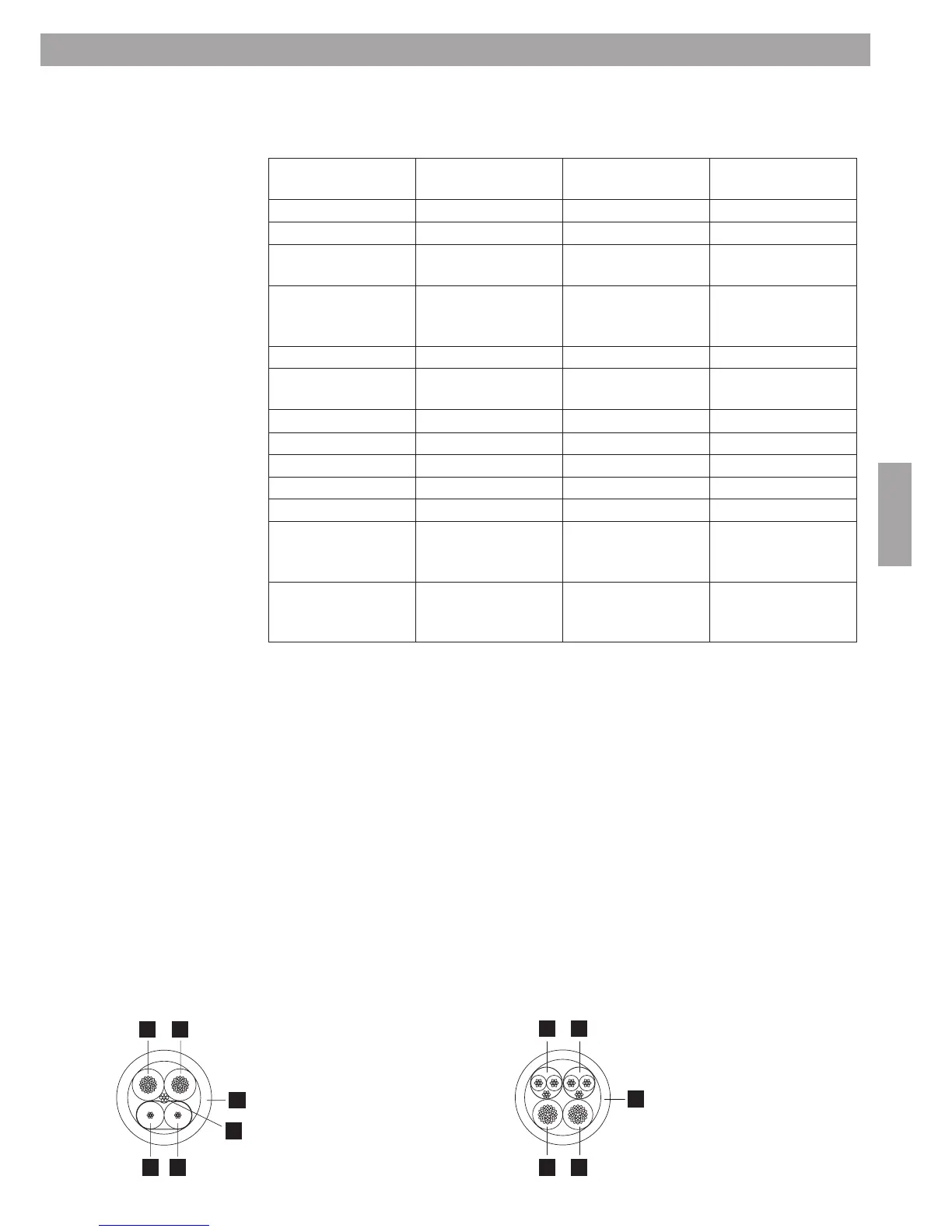

3.4 Conexiones de las interfaces de usuario
ControlSpace
®
AMS-8
Controlador de pared
ControlSpace
®
AMS-8
Consola de mensajes
ControlSpace
®
AMS-8
Módulo de entr. local
Fuente de alimentación
Tensión 12-24 VCC, +/-20% 12-24 VCC, +/-10% 24 VCC, +5%/-10%
Corriente @ 12 VCC 50mA typ
@ 24 VCC 30mA typ
@ 12 VCC 140 mA typ
@ 24 VCC 70 mA typ
@ 24 VCC 60 mA typ
Fuente de alimentación
recomendada
Fuente de aliment.
estabilizada BOSE CS
AMS-8 24 VDC, 2.7 A
Fuente de aliment.
estabilizada BOSE CS
AMS-8 24 VDC, 2.7 A
Fuente de aliment.
estabilizada BOSE CS
AMS-8 24 VDC, 2.7 A
Cableado RS485**
Max distancia
(/con Hub)
600 m
(1200m)
600 m
(1200m)
No aplicable
Terminación*** 120 ohm 120 ohm No aplicable
Tipo de cable 1 par apantallado 1 par apantallado No aplicable
Cap. nom. 40 pF/m Cap. nom. 40 pF/m No aplicable
Imp. nom. 124 ohmios Imp. nom. 124 ohmios No aplicable
At. nom. 2 dB @ 1MHz At. nom. 2 dB @ 1MHz No aplicable
Cable recomendado Cable BOSE CS AMS-8
(azul) de comunicación/
alim. para CS-WC/CS-PP
Cable BOSE CS AMS-8
(azul) de comunicación/
alim. para CS-WC/CS-PP
No aplicable
Cableado de audio No aplicable Cable de micrófono/
entrada estándar,
1 par apantallado
Cable BOSE CS AMS-8
(amarillo) de audio/alim.
CS-LIM
* Nota: Si no se emplea la fuente de alimentación mencionada arriba, cualquier otra fuente de alimentación
utilizada en Europa debe cumplir con la directiva EN/IEC 60950.
** Cableado RS485 requerido
Conecte siempre los componentes mediante una configuración en cadena, pero no en estrella ni siguiendo otro
tipo de configuración. El cableado en estrella solo esta permitido usando el CS-HUB. Asegúrese de separar el
cable de datos del cableado de alimentación (>50V) sobre la bandeja de cables o cualquier otra disposición de
cables
*** Terminación
El puenteo de terminación debería colocarse en el último interfaz de usuario (CS-WC o CS-PP), ubicado en el
extremo de cada línea de comunicación RS485.
Cable de comunicación/alimentación
CS AMS-8
1. Azul = comunicación RS485 ‘+’
2. Transparente = comunicación RS485 ‘–’
3. Hilo de drenaje = comunicación RS485 ‘MASA’
4. Rojo = alimentación ‘24 VDC’
5. Negro = alimentación ‘masa’
6. Camisa azul
Cable de audio/alimentación
CS AMS-8
1. Amarillo = cable de línea balanceada (con
cubierta de protección)
2. Verde = cable de línea balanceada
(con cubierta de protección)
3. Rojo = alimentación “24 VDC”
4. Negro = alimentación “masa”
5. Camisa amarilla
3. Instalación del sistema
