Technical Manual
PPT8/12/16/22LX/LY SLIMLINE
Page 46
SD638160 ISSUE 22d
®
Calorex Heat Pumps Ltd. · The Causeway, Maldon, Essex CM9 4XD, UK

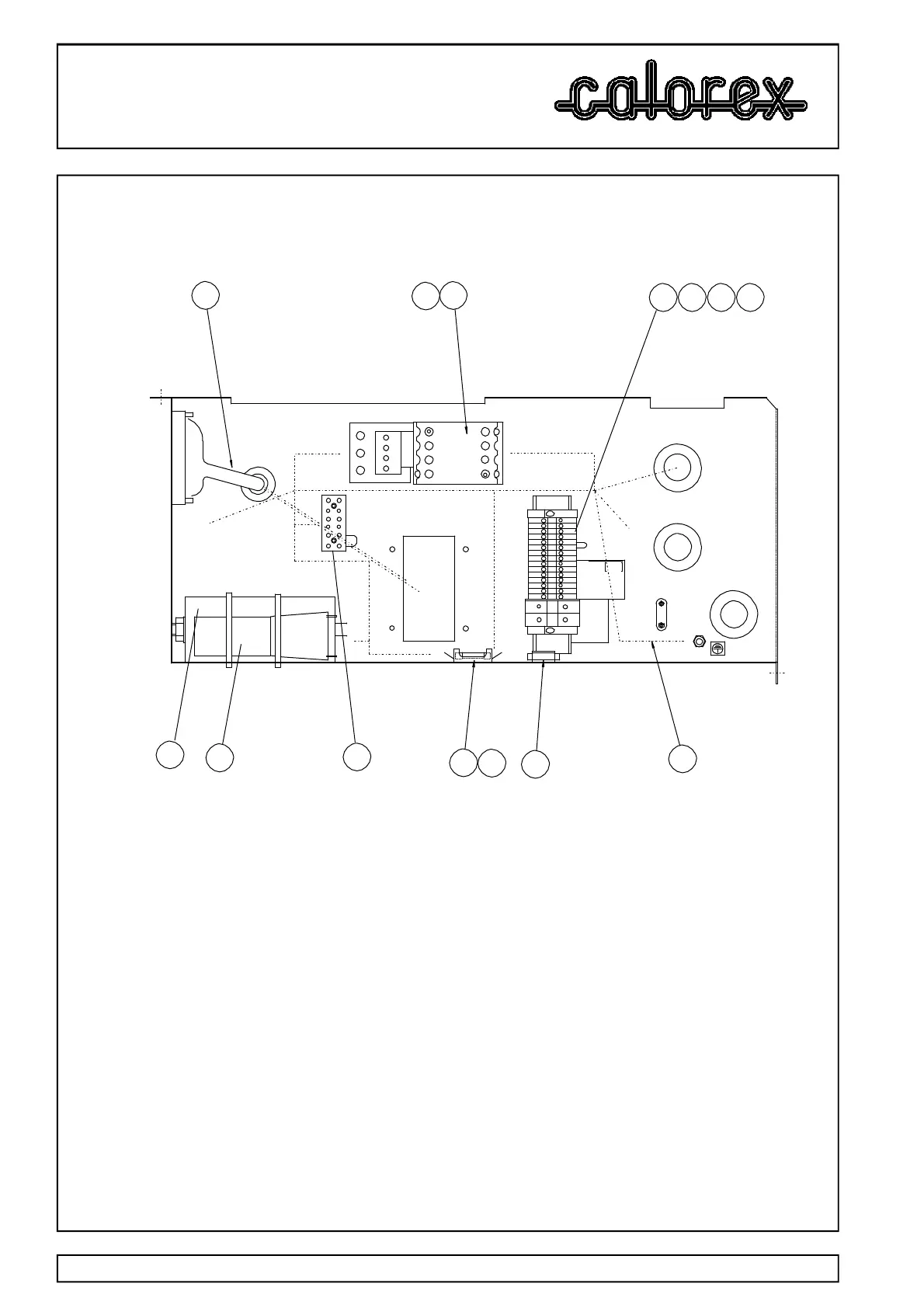

ELECTRIC BOX ASSY PPT16ALX
3
4
13
11
10
11
32
8
35
5 7 37 6
152 2
NEATLY COIL LEAD TO
TOP COVER INSIDE BOX
(800mm LONG)
38
EARTH BLOCK
1 3 5 13
NO
2 4 6 14
NO
A1
A2
2 4 6
98
97
96
95
NO NC
12
13
14
15
N
L
5 6
7
8
9
'Y' VRSN
ONLY
REVERSING
VALVE
WATER FLOW
SWITCH
FAN CAP
FAN N
FAN L
16
1718
1910
11
COMPRESSOR
CAPACITOR
HARD START
CAPACITOR
ASSY No SA639103 AT ISS 4 (07/11/2012). ELECTRIC BOX ASSY PPT16ALX
ITEM NO. PART No. DESCRIPTION QUAN UNITS
3 SD612053 CONTACTOR 25A 3+1N/O AUX 1 off
4 SD612459 CONTACTOR OVERLOAD 17-25A 1 off
5 SD406350 TERMINAL BLOCK WDU16 2 off
6 SD409350 TERM BLOCK WDU 2.5N 15 off
7 SD403950 END BRACKET EW35 (8.5) 2 off
8 SD486650 CAPACITOR FOR COMP 60uF 470V 1 off
10 SD216550 FUSE HOLDER 1 off
11 SD035350 FUSE 3A 2 off
13 SD609831 LOOM ASSY PPT16/22AL 1 off
32 SD073150 CAPACITOR HARD START 1 off
35 SD630912 EARTH LOOM 1 off
36 SD296650 TERM BLOCK BRASS 8 WAY (EARTH) 1 off
37 SD403851 TERMINAL BLOCK BARRIER WAP 16-35 1 off
38 SD072650 TERMINAL BLOCK 6 WAY 1 off
