Wiring Diagrams Chore-Tronics® 3 Control
126
MT2398C
Turbo-Coolâ„¢ Wiring
SITUATION WHERE THE TURBO COOL PUMP HAS BEEN ASSIGNED TO RELAY 4 IN THE SETUP SCRE
T.COOL
PUMP
EACH RELAY'S CONTACTS ARE CLOSED WHEN THE OUTPUT THAT IS ASSIGNED TO THAT
ALL OUTPUT RELAYS ARE SPST WITH DRY CONTACTS AS SHOWN. THIS SHOWS A TYPICAL
NOTE:
RELAY IS SUPPOSED TO BE ON.
#1 #3 #2 #4 #5 #6 #8 #7
TYPICAL WIRING OF OUTPUT RELAYS
#3 #1 #2 #4 #5
#6 #7 #8
SITUATION WHERE THE TURBO COOL PUMP HAS BEEN ASSIGNED TO RELAY 4 IN THE SETUP SCRE
T.COOL
PUMP
EACH RELAY'S CONTACTS ARE CLOSED WHEN THE OUTPUT THAT IS ASSIGNED TO THAT
ALL OUTPUT RELAYS ARE SPST WITH DRY CONTACTS AS SHOWN. THIS SHOWS A TYPICAL
NOTE:
RELAY IS SUPPOSED TO BE ON.
#1 #3 #2 #4 #5 #6 #8 #7
TYPICAL WIRING OF OUTPUT RELAYS
#3 #1 #2 #4 #5
#6 #7 #8
SITUATION WHERE THE TURBO COOL PUMP HAS BEEN ASSIGNED TO RELAY 4 IN THE SETUP SCRE
T.COOL
PUMP
EACH RELAY'S CONTACTS ARE CLOSED WHEN THE OUTPUT THAT IS ASSIGNED TO THAT
ALL OUTPUT RELAYS ARE SPST WITH DRY CONTACTS AS SHOWN. THIS SHOWS A TYPICAL
NOTE:
RELAY IS SUPPOSED TO BE ON.
#1 #3 #2 #4 #5 #6 #8 #7
TYPICAL WIRING OF OUTPUT RELAYS
#3 #1 #2 #4 #5
#6 #7 #8
Mt1701-Turbocoolwiring 10/01
SITUATION WHERE THE TURBO COOL PUMP HAS BEEN ASSIGNED TO RELAY 4 IN THE SETUP SCREEN.
T.COOL
PUMP
EACH RELAY'S CONTACTS ARE CLOSED WHEN THE OUTPUT THAT IS ASSIGNED TO THAT
ALL OUTPUT RELAYS ARE SPST WITH DRY CONTACTS AS SHOWN. THIS SHOWS A TYPICAL
NOTE:
CIRCUIT
L1
T. COOL
FOR
BREAKER
L2
RELAY IS SUPPOSED TO BE ON.
#1 #3 #2 #4 #5 #6 #8 #7
TYPICAL WIRING OF OUTPUT RELAYS
#3 #1 #2 #4 #5 #6 #7 #8

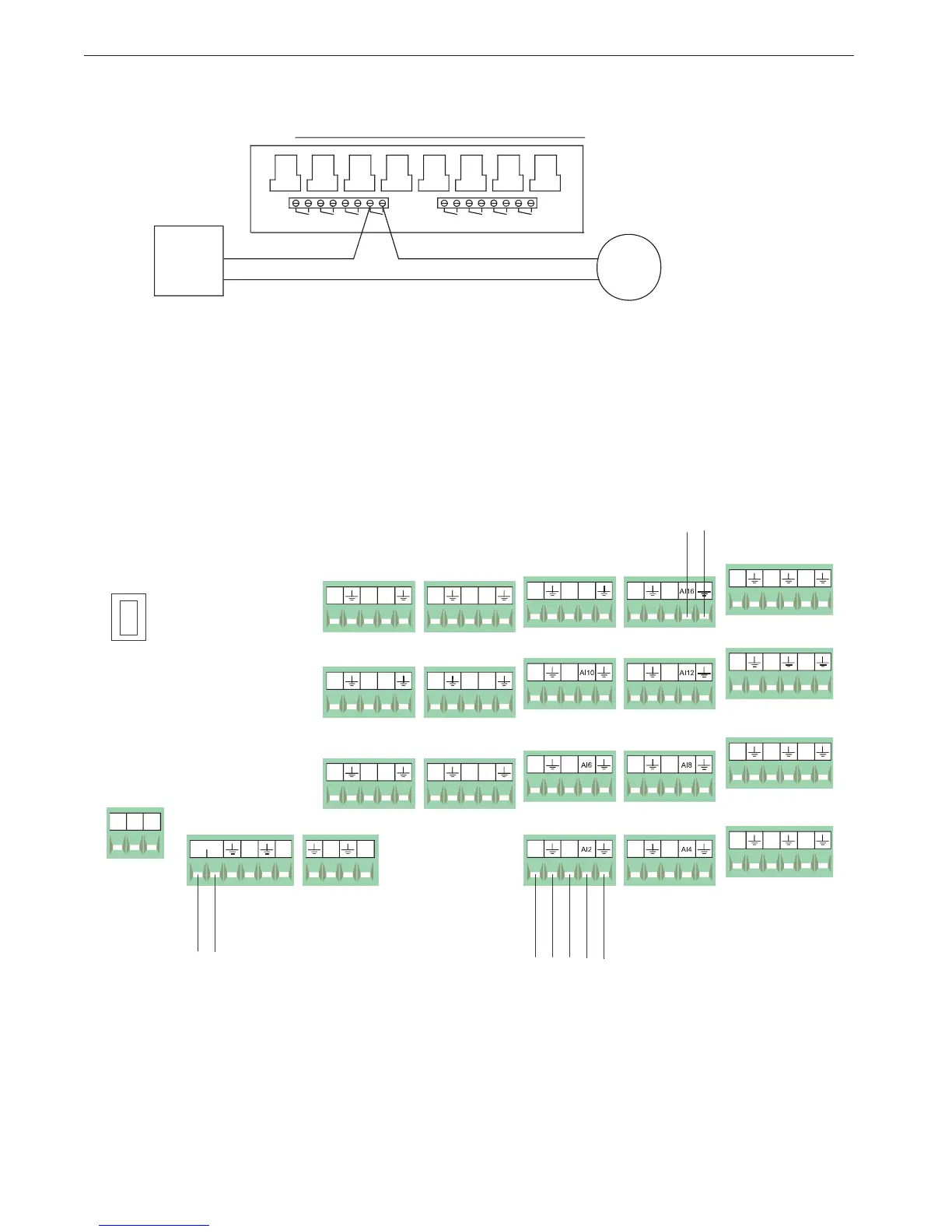

Figure 47. Turbo-Cool Wiring
I/O Board Wiring
A
O1
A
O2
A
O3
A
O4
A
O5
A
O6
A
O7
A
O8
A
O9
AO10 AO11 AO12
A
I3
24V
A
I1
24V
A
I7
24V
A
I5
24V
AI11
24V
A
I9
24V
AI15
24V
AI13
24V
AI14
DI3
24V
DI4DI1
24V
DI2
24V
DI9
24V
DI11
DI7
24V
DI8DI5
24V
DI6
DI10 DI12
-IONET+
24V 24V 24V
5V
NC NO
COM
TO RELAY BOX
TEMPERATURE
SENSORS
STATIC PRESSURE
SENSORS
USB TO
MAIN BOARD
Figure 48. I/O Board Wiring
