Legenda
A
Apriporta
CCS
Chiamata a centralino
INTb
Intercomunicante bifamiliare
- solo per KIT
Fonica
K
Chiamata citofono
guardiano
NULL
Nessuna funzione
ACT
Attuatore
D
Dottore
PROG
Funzioni programmate, vedi
pag. 10-11-12-13.
In questa impostazione dei dip i
pulsanti gestiscono le funzioni
programmate; i pulsanti NON
programmati gestiscono le
funzioni riferite alla riga 0000
AI
Autoaccensione
PAN
Panico
CCP
Chiamata a centralino
principale
INT
Intercomunicante
programmabile
generale o
selettivo
- di serie chiamata
monofamiliare per KIT e
Simplebus Top

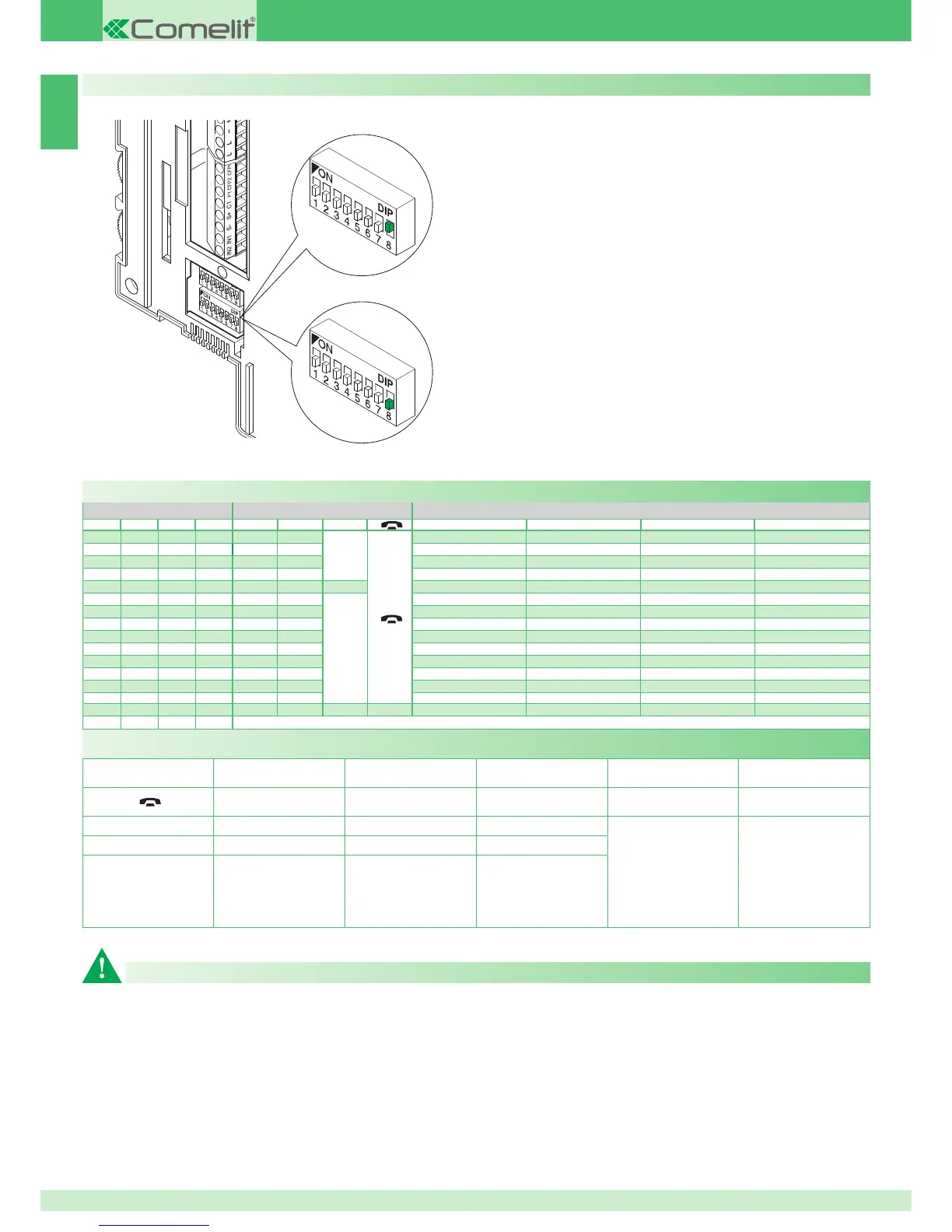

DIP S2 con Art. 6433, 6434
DIP 1 DIP 2 DIP 3 DIP 4 P1 P2
A
P3 P4 P5 P6
0000
CCS AI
A
ACT D PAN K
1000
ACT AI INT INTb D CCS
0100
INT AI INTb ACT CCS CCP
1100
ACT CCS CCP PAN K D
0010
ACT ACT ACT ACT ACT ACT ACT
1010
INT ACT
A
CCS CCP INTb PAN
0110
AI D K CCS CCP INTb
1110
INTb INT AI INT PAN D
0001
CCS PAN D AI INT INTb
1001
K CCS PAN CCP AI INT
0101
CCP K PAN ACT INT AI
1101
PAN CCP CCS K ACT D
0011
D INTb INT ACT AI CCS
1011
INT INT INT INT INT INT
0111
NULL NULL NULL NULL NULL NULL NULL NULL
1111
PROG
Avvertenze generali programmazione pulsanti
Nel caso le confi gurazioni di default (vedi tabella pag. 10) non rispecchino
le necessità è possibile programmare diversamente i pulsanti secondo le
procedure descritte di seguito.
Al termine posizionare i DIP 1-2-3-4 di S2 in combinazione 1111 (settaggio
PROG nelle tabelle di confi gurazione pag. 10-11-12-13). In questa
impostazione dei dip i pulsanti gestiscono le funzioni programmate; i
pulsanti NON programmati gestiscono le funzioni riferite alla riga 0000
(vedi tabella pag. 10). Ripristinare su S1 l'impostazione del codice utente,
vedi tabella A pag.9.
Confi gurazioni pulsanti di default
Monitor supplementari principali o secondari
L’impostazione del DIP 8 di S2 definisce se la staffa in oggetto verrà
gestita come principale (P) o secondaria (S).
Il posto esterno può gestire fino a un massimo di 4 videocitofoni o citofoni
per pulsante di chiamata.
Nella configurazione classica del Magis Kit si possono avere al massimo
2 videocitofoni principali e 2 videocitofoni secondari per pulsante di
chiamata tutti alimentati dallo stesso Art. 1205/B.
È possibile gestire fino a 3 videocitofoni principali all’interno della stessa
unità familiare (cioè impostati sul medesimo codice utente). In questa
particolare configurazione, i videocitofoni principali addizionali dovranno
essere alimentati dall’apposito Art. 1212/B (vedi variante MSK/HCA,
MSK/IC pag. 120, 121).
Quando dal posto esterno si effettua una chiamata, il monitor che si
accende è il videocitofono principale.
Gli eventuali monitor secondari della medesima unità familiare resteranno
spenti.
Rispondendo alla chiamata del posto esterno da un videocitofono
secondario, l'immagine viene automaticamente visualizzata sul monitor.
A questo punto il monitor del videocitofono principale si spegne e
l’immagine compare sul monitor del videocitofono su cui viene premuto il
pulsante 2
