Comelit 8472MC - Wiring Diagrams - Basic Kits; MSK;018 C Cascade Diagram

114
MSK/018C
ON
ON
A MAX B MAX C MAX
Comelit Art. 4576-4578 0,5 mm
2
(Ø 0,8 mm AWG 20)
25 m
(85 feet)
200 m
(655 feet)
UTP5 cat. 5 0,2 mm
2
(Ø 0,5 mm AWG 24)
190 m
(625 feet)
0,28 mm
2
(Ø 0,6 mm AWG 23)
5 m
(15 feet)
190 m
(625 feet)
0,5 mm
2
(Ø 0,8 mm AWG 20)
25 m
(85 feet)
25 m
(85 feet)
190 m
(625 feet)
1 mm
2
(Ø 1,2 mm AWG 17)
50 m
(165 feet)
50 m
(165 feet)
190 m
(625 feet)
1 mm
2
(Ø 1,2 mm AWG 17)
50 m
(165 feet)
50 m
(165 feet)
120 m
(395 feet)
1,5 mm
2
(Ø 1,4 mm AWG 15)
75 m
(245 feet)
100 m
(330 feet)
190 m
(625 feet)
2,5 mm
2
(Ø 1,8 mm AWG 13)
100 m
(330 feet)
150 m
(495 feet)
190 m
(625 feet)
*
IT

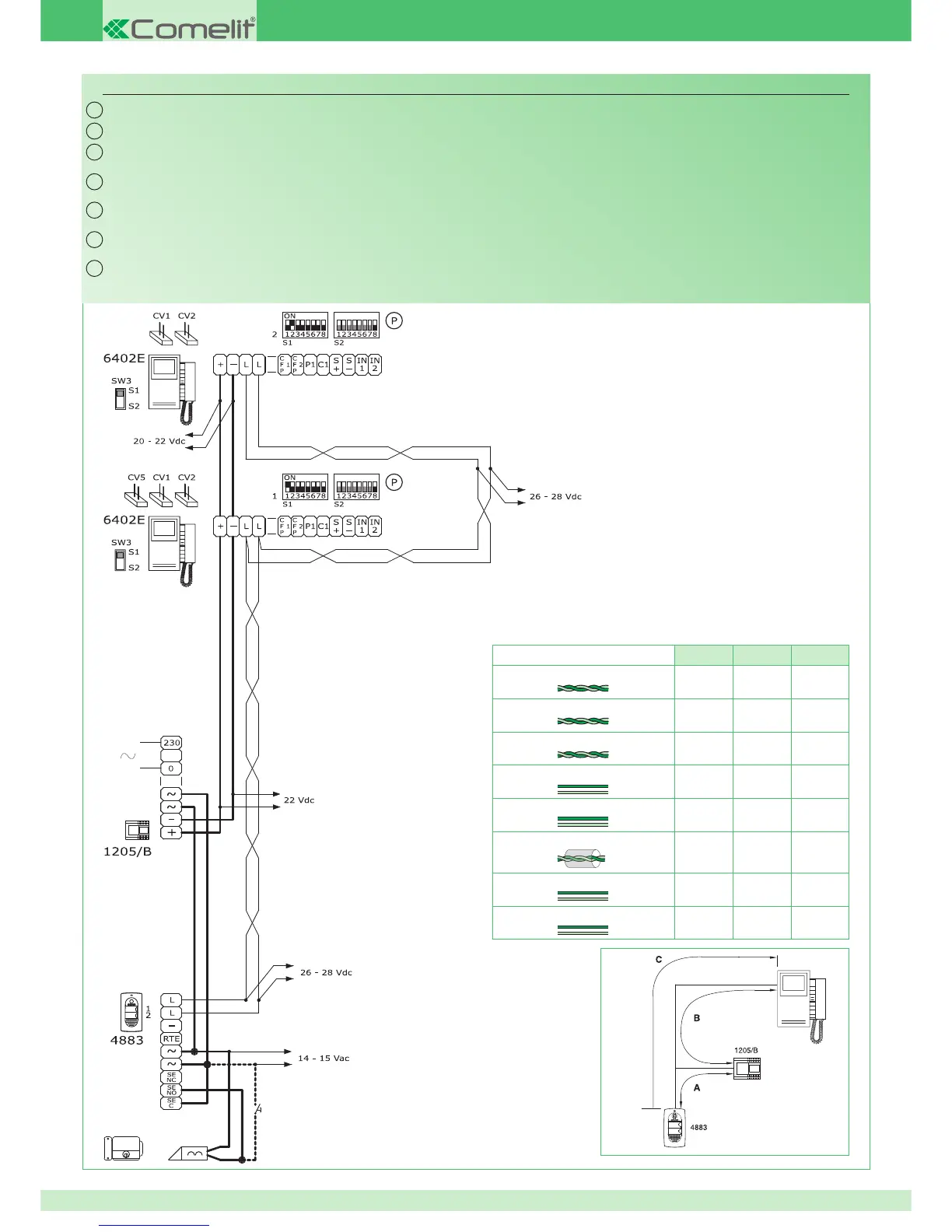

Schema base per kit bifamiliari Art. 8472MC con collegamento in cascata. Messa in funzione/verifi ca tensioni di impianto a riposo.
*Pulsante comando apriporta locale
Per maggiori informazioni sulle distanze vedi pag. 8
EN
Basic diagram for two-family kits Art. 8472MC with cascade connection. Switching on/voltage check with system in standby.
*Local door-opener button
For further information about distances refer to page 24
FR
Schéma base pour kit deux usagers Art. 8472MC avec connexion en cascade. Mise en service/vérifi cation tensions d'installation au
repos.
*Bouton commande ouvre-porte local
Pour plus de détails sur les distances faire référence au page 40
NL
Basisschema voor kits voor tweegezinswoningen Art. 8472MC met aansluiting in cascade. Inwerkingstelling/spanningscontrole van
een systeem in de ruststand.
*Bedieningsknop lokale deuropener
Zie voor meer informatie over de afstanden pagina 56
DE
Basisschema voor kits voor tweegezinswoningen Art. 8472MC met aansluiting in cascade. Inbetriebnahme / Spannungsprüfung der
Anlage im Standby-Modus.
*Lokale Türöffnertaste
Siehe Seite 72 für weitere Informationen zu den Entfernungen
ES
Esquema básico para kits bifamiliares Art. 8472MC con conexión en cascada. Puesta en funcionamiento/comprobación de las tensiones
con la instalación en reposo.
*Pulsador abrepuertas local
Para mayor información sobre las distancias, véase la página 88
PT
Esquema básico para kits bifamiliares Art. 8472MC com ligação em cascata. Colocação em funcionamento/controlo das tensões do
aparelho quando está em repouso.
*Botão de comando abertura da porta local
Para mais informações sobre as distâncias, consultar as página 104
