Légende
A
Ouvre-porte
CCS
Appel standard
INTb
intercommunicant deux
usagers
- uniquement pour KIT
Phonie
K
Appel combiné
parlophonique gardien
NULL
Aucune fonction
ACT
Actionneur
D
Docteur
PROG
Fonctions programmées,
voir pages 42-43-44-45
Dans cette modalité des dip
switches les boutons gèrent les
fonctions programmées ;
les boutons NON programmés
commandent les fonctions
signalées à la ligne 0000
AI
Auto-allumage
PAN
Panique
CCP
Appel standard principal
INT
Intercommunicant
programmable, général ou
sélecteur
- de série appel un usager pour
KIT et Simplebus Top

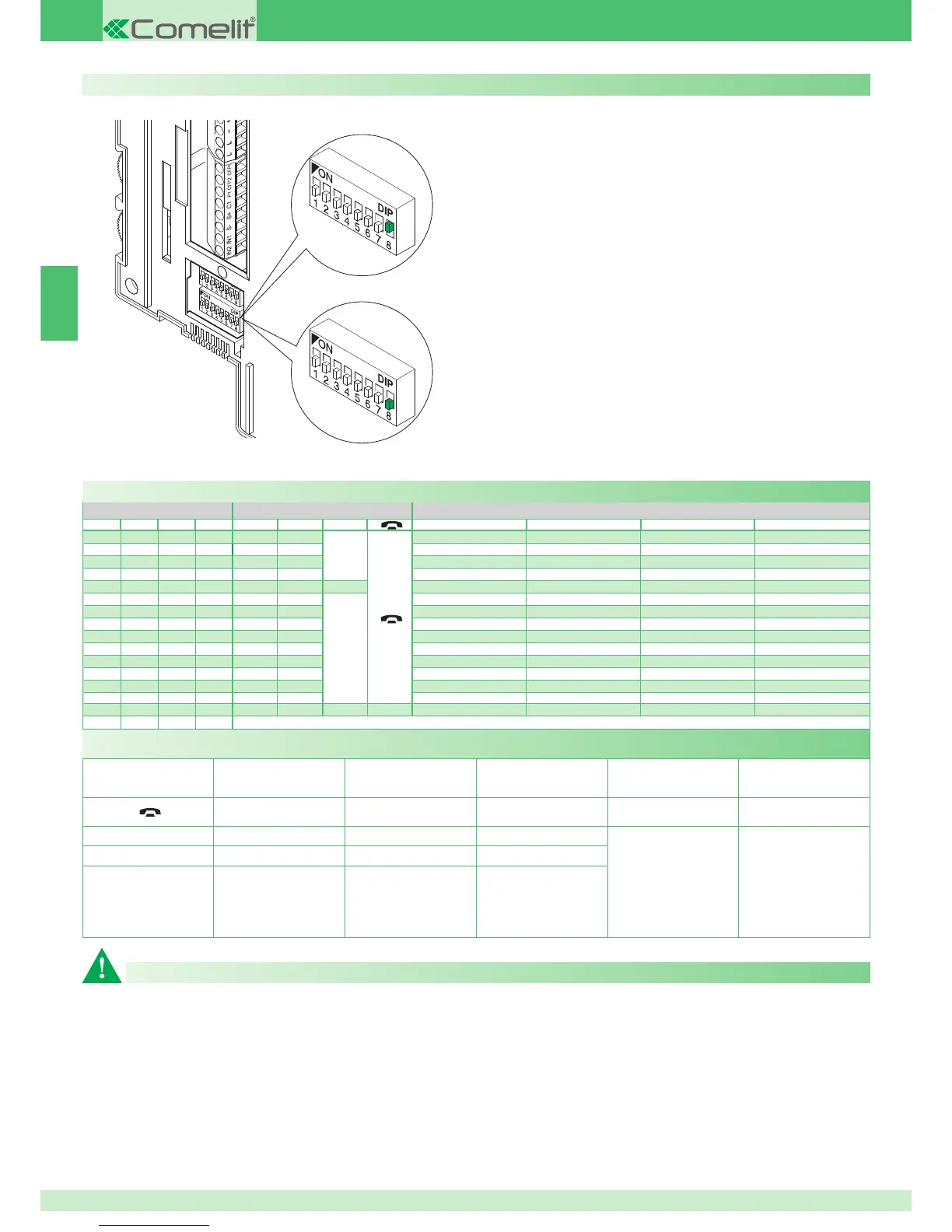

Recommandations générales pour la programmation des boutons
Au cas où les confi gurations par défaut (voir tableau page 42) ne répondraient
pas à vos besoins, vous pouvez modifi er la programmation des boutons en
suivant les procédures décrites ci-après.
Une fois la procédure terminée, placer les DIP 1-2-3-4 de S2 en
combinaison 1111 (réglage PROG dans les tableaux de confi guration
page 42-43-44-45). Lorsque les dip sont ainsi confi gurés, les boutons
gouvernent les fonctions programmées ; les boutons NON programmés
commandent les fonctions signalées à la ligne 0000 (voir tableau page
42). Rétablir sur S1 la confi guration du code usager, voir tableau A page
41.
DIP S2 avec Art. 6433, 6434
DIP 1 DIP 2 DIP 3 DIP 4 P1 P2
A
P3 P4 P5 P6
0000
CCS AI
A
ACT D PAN K
1000
ACT AI INT INTb D CCS
0100
INT AI INTb ACT CCS CCP
1100
ACT CCS CCP PAN K D
0010
ACT ACT ACT ACT ACT ACT ACT
1010
INT ACT
A
CCS CCP INTb PAN
0110
AI D K CCS CCP INTb
1110
INTb INT AI INT PAN D
0001
CCS PAN D AI INT INTb
1001
K CCS PAN CCP AI INT
0101
CCP K PAN ACT INT AI
1101
PAN CCP CCS K ACT D
0011
D INTb INT ACT AI CCS
1011
INT INT INT INT INT INT
0111
NULL NULL NULL NULL NULL NULL NULL NULL
1111
PROG
Confi guration des boutons par défaut
Moniteurs supplémentaires principaux ou secondaires
La programmation du DIP 8 de S2 définit si la bride en objet sera gérée
comme principale (P) ou comme secondaire (S).
Le poste extérieur peut gérer jusqu'à un maximum de 4 visiophones ou
parlophones par bouton d'appel.
Dans la configuration classique de Magis KIT, on peut donc avoir au
maximum 2 visiophones principaux et 2 visiophones secondaire par
bouton d'appel, tous alimentés par le même Art.1205/B.
On a la possibilité de gérer jusqu'à 3 visiophones principaux au sein
de la même unité familiale (c'est-à-dire programmés sur le même code
usager). Dans cette configuration particulière, les visiophones principaux
supplémentaires devront être alimentés chacun par l'Art. 1212/B (voir
variante MSK/HCA, MSK/IC page. 120, 121).
Lorsque l'on effectue un appel depuis le poste extérieur, le moniteur que
le système allumera sera celui du visiophone principal.
Les autres moniteurs secondaires de la même unité familiale resteront
éteints.
En répondant à l'appel du poste extérieur depuis un moniteur visiophonique
secondaire, l'image est automatiquement visualisée sur le moniteur.
À ce stade, le moniteur visiophonique principal s'éteint et l'image s'affiche
au moniteur visiophonique sur lequel on a appuyé sur le bouton 2
- auto-
allumage/demande vidéo.
Pour visualiser l'image sans activer la phonie avec le poste extérieur,
appuyer sur le bouton 2 - auto-allumage/demande vidéo.
Moniteurs secondaire
moniteur principal
