Comelit 8472MC - Programmazioni Pulsanti Per Attuatore Generico O Indirizzato; Programmazioni Per Chiamata Intercomunicante; Programmazione;Cancellazione Indirizzo Intecomunicante (solo Per Intercomunicante Selettivo)

11
IT

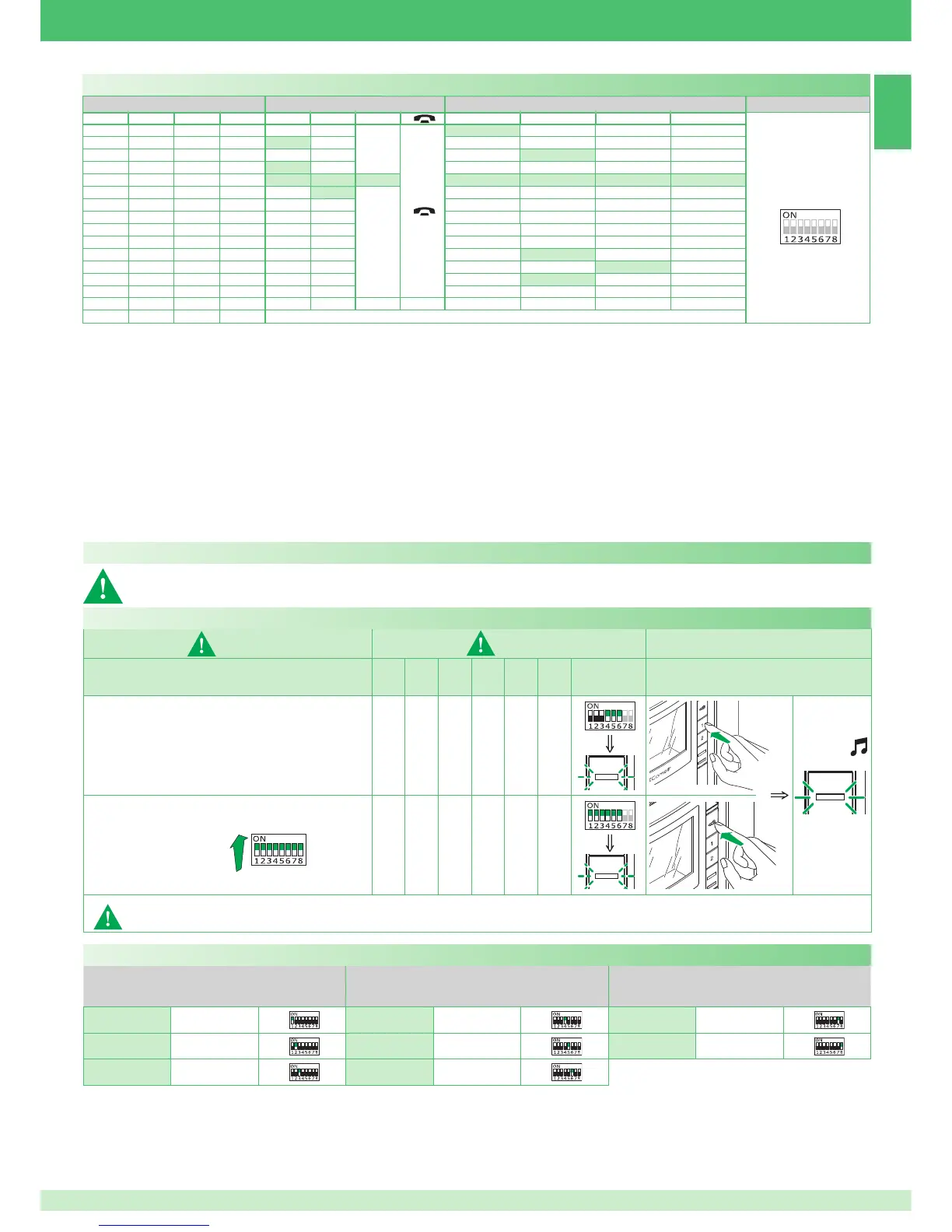

Programmazioni pulsanti per attuatore generico o indirizzato
DIP S2 con Art. 6433, 6434
DIP S1
DIP 1 DIP 2 DIP 3 DIP 4 P1 P2
A
P3 P4 P5 P6
INDIRIZZO
0000
A
ACT
1000
ACT
0100
ACT
1100
ACT
0010
ACT ACT ACT ACT ACT ACT ACT
1010
ACT
A
0110
1110
0001
1001
0101
ACT
1101
ACT
0011
ACT
1011
0111
1111
PROG
Esempio:
su monitor con codice utente 5 programmazione P1= attuatore generico,
P2= attuatore indirizzato a codice 125.
1. Posizionare DIP 5-6 di S2 in combinazione 01.
» il led (verde) lampeggia.
2. Consultare la tabella pag. 11 e scegliere una combinazione in cui
compare la funzione attuatore (ACT) per i pulsanti che si intendono
programmare.
ES: per P1= attuatore generico impostare DIP 1-2-3-4 di S2 in combinazione
1000 o 1100 o 0010 (P1=ACT), impostare DIP di S1 in combinazione
11111111, passare al punto 3.
ES: per P2= attuatore indirizzato a codice 125 impostare DIP 1-2-3-4 di S2
in combinazione 0010 o 1010 (P2=ACT), impostare S1 con indirizzo 125
secondo tabella C pag. 13, passare al punto 3.
3. Premere e rilasciare il pulsante a cui si vuole associare la funzione.
» il led (verde) si accende.
» tono di conferma in cornetta.
4. Per uscire dalla programmazione posizionare i DIP 5-6 di S2 in
combinazione 00.
» il led (verde) si spegne.
5. Al termine della programmazione posizionare i DIP 1-2-3-4 di S2
in combinazione 1111. Ripristinare su S1 l'impostazione del codice
utente, vedi tabella A pag. 9.
Programmazioni per chiamata intercomunicante
Intercomunicante generale e selettivo NON sono compatibili sullo stesso montante.
1) 2) 3)
S1
DIP
1
DIP
2
DIP
3
DIP
4
DIP
5
DIP
6
S2
Programmazione; impostare codice, TAB. B pag. 11
000111
Cancellazione 111111
Prendere nota dell'impostazione di S2, S1 e ripristinarla al termine della programmazione.
DIP ON
2 sec
Programmazione/cancellazione indirizzo intecomunicante (solo per intercomunicante selettivo)
Codice / Code Dip switch ON S1 Codice / Code Dip switch ON S1 Codice / Code Dip switch ON S1
1
1
4
4
7
7
2
2
5
5
8
8
3
3
6
6
TAB. B Indirizzi intercomunicante selettivo
É necessario impostare l'indirizzo intercomunicante a tutti i posti interni del montante.
É possibile associare lo stesso indirizzo intercomunicante a un max di 3 posti interni.
Per la chiamata di gruppo selezionare contemporaneamente i codici intercomunicanti desiderati (max 3).
