Art. 6402E

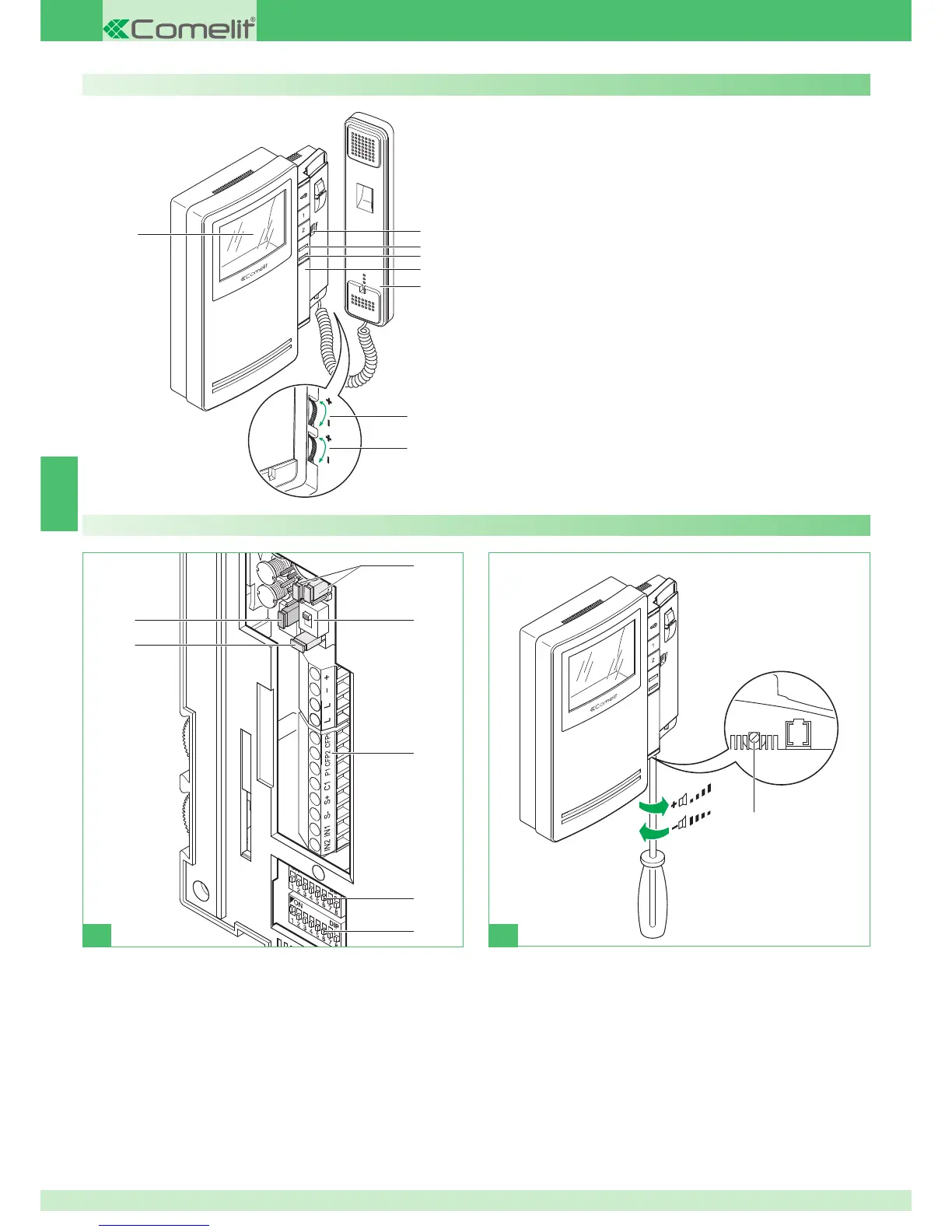

Beschreibung des Monitors
1 Klemmleiste für Anschluss an die Anlage:
+ - Klemmen für Stromversorgung
L L Anschlussklemmen Busleitung
CFP1 CFP2 Eingang Etagenruf
P1 C1 Klemmen Taste 1 für Zusatzfunktionen.
Zur Herstellung eines Schließerkontakts (max. 24V – 100mA) die
Stecker CV3 und CV4 in Stellung B versetzen.
S+ S- Klemmen für Rufwiederholeinrichtung
IN1 IN2 Eingang LED (programmierbar).
2 S1 Mikroschalter für Programmierung des Benutzercodes
3 S2 Mikroschalter für die Programmierung der Tasten und Funktionen
(gekennzeichnet durch ein rotes Dreieck):
DIP 1-2-3-4 für die Programmierung der Tastenfunktionen
DIP 5-6 öffnen der Programmierungen
DIP 7 für die Einstellung der Versorgungsspannung (siehe Schaltpläne
und Varianten ab Seite 114) Default = OFF
DIP 8:
ON Zusatz-Grundplatte.
OFF Haupt-Grundplatte (Default).
4 SW3 Wahlschalter für Modus Simplebus 1 (S1- Default) oder Simplebus
2 (S2)
5 CV3 CV4 Stecker für die Freigabe von Taste 1 (Schließerkontakt
24V-100mA max.).
A Taste 1 Standardrelais (Default) oder programmierbar.
B taste 1 für verschiedene Anwendungen.
6 CV5 Stecker zur Ausschaltung des Videosignals.
7 CV6 Wahlschalter für die Benutzung des Eingangs IN 1 (siehe Seite126).
8 Lautstärkeregelung des Lautsprechers (nur für die Einstellung der
Sprechleitung der Internkommunikation).
1
2
3
5
7
6
4
8
Monitorbeschreibung:
1 Einstellung Ruflautstärke/ Wahltaste Funktion Rufabschaltung
(damit ist die Deaktivierung des Rufs von der Außenstelle und
von Interngesprächen zwischen Sprech- und Videosprechstellen
gemeint; die Aktivierung der Funktion Rufabschaltung wird durch
das Einschalten einer roten Anzeige an der Seite des Wahlschalters
angezeigt).
2 Anzeige-Led für Anlage besetzt/Arztruf-Funktion aktiv/tür offen.
3 Rote Anzeige - Privacy aktiviert.
4 Einbauöffnung für Zusatztasten mit Zubehör Art. 6333, Art. 6434.
5 Monitor-Hörer (den Hörer abnehmen, um mit der Kommunikation zu
beginnen).
6 Drehregler für Farbintensitätsregelung.
` Gegen den Uhrzeigersinn drehen, um den Wert zu erhöhen.
7 Helligkeitsregler.
` Gegen den Uhrzeigersinn drehen, um den Wert zu erhöhen.
8 3,5' Farbbildschirm.
Beschreibung der Tasten:
A Türöffnertaste.
1 Taste 1 Standardrelais (programmierbar).
2 Taste 2 Selbsteinschaltung (programmierbar).
