Comelit 8472MC - Art. 6402 E; Description Moniteur

3838
FR
4
5
7
6
1
2
3
S1
S2
1
8
2

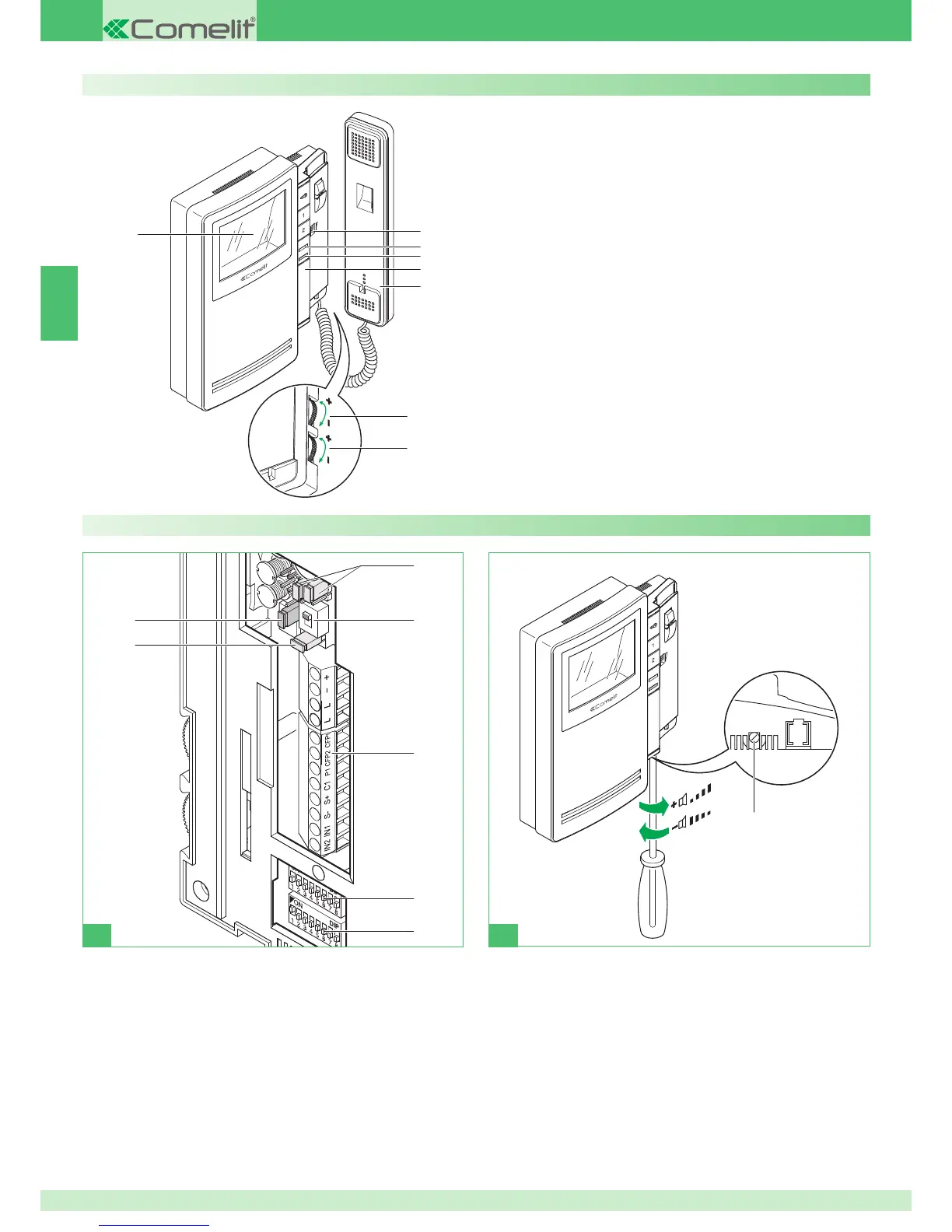

Art. 6402E
Description moniteur
1 Bornier pour la connexion de l'installation :
+ - Bornes pour alimentation.
L L Bornes de connexion ligne Bus.
CFP1 CFP2 Entrée de l'appel palier.
P1 C1 Bornes bouton 1 pour services divers.
Pour avoir un contact C.NO. (24V-100mA maxi), déplacer les
cavaliers CV3 et CV4 sur la position B.
S+ S- Bornes pour le dispositif de répétition de l'appel.
IN1 IN2 Entrée LED (programmable).
2 S1 Microswitches pour la programmation du code utilisateur.
3 S2 DIP switches de programmation des boutons et fonctions (identifi é par
un coin rouge) :
DIP 1-2-3-4 de programmation des fonctions des boutons.
DIP 5-6 accès à la programmation.
DIP 7 de gestion de la tension d'alimentation (voir schémas et variantes
page 114) défaut = OFF.
DIP 8:
ON étrier secondaire.
OFF étrier principal (défaut).
4 SW3 Sélecteur pour modalité Simplebus 1 (S1 - défaut) ou Simplebus
2 (S2).
5 CV3 CV4 Cavalier pour libérer le bouton 1 (contact C.NO. 24V-100mA
maxi).
A bouton 1 actionneur générique (par défaut) ou programmable.
B bouton 1 pour usages divers.
6 CV5 Cavalier débranchement.
7 CV6 sélecteur pour l'utilisation de l'entrée IN 1 (voir page 126).
8 Réglage du volume du haut-parleur (uniquement pour le réglage de la
phonie d'intercommunication).
1
2
3
5
7
6
4
8
Description moniteur :
1 Réglage volume appel / sélecteur fonction Privé (par service Privé, on
entend l'exclusion de l'appel depuis la plaque de rue et des combinés
parlophoniques ou visiophones intercommunicants ; l’activation du
service Privé est indiquée par l'apparition d'un indicateur rouge à côté
du sélecteur).
2 Led de signalisation installation occupée/fonction docteur ON/porte
ouverte.
3 Témoin rouge - privacy validée.
4 Espace logement boutons supplémentaires avec accessoire Art. 6333,
Art. 6434.
5 Combiné Moniteur (soulever le combiné pour commencer la
communication).
6 Bouton de réglage de l'intensité de la couleur.
` Pour augmenter la valeur, tourner dans le sens inverse des aiguilles
d'une montre.
7 Bouton de réglage de la luminosité.
` Pour augmenter la valeur, tourner dans le sens inverse des aiguilles
d'une montre.
8 Écran 3,5'' couleurs.
Description boutons :
A Bouton ouvre-porte,
1 Touche 1 actionneur générique (programmable).
2 Touche 2 auto-allumage (programmable).
