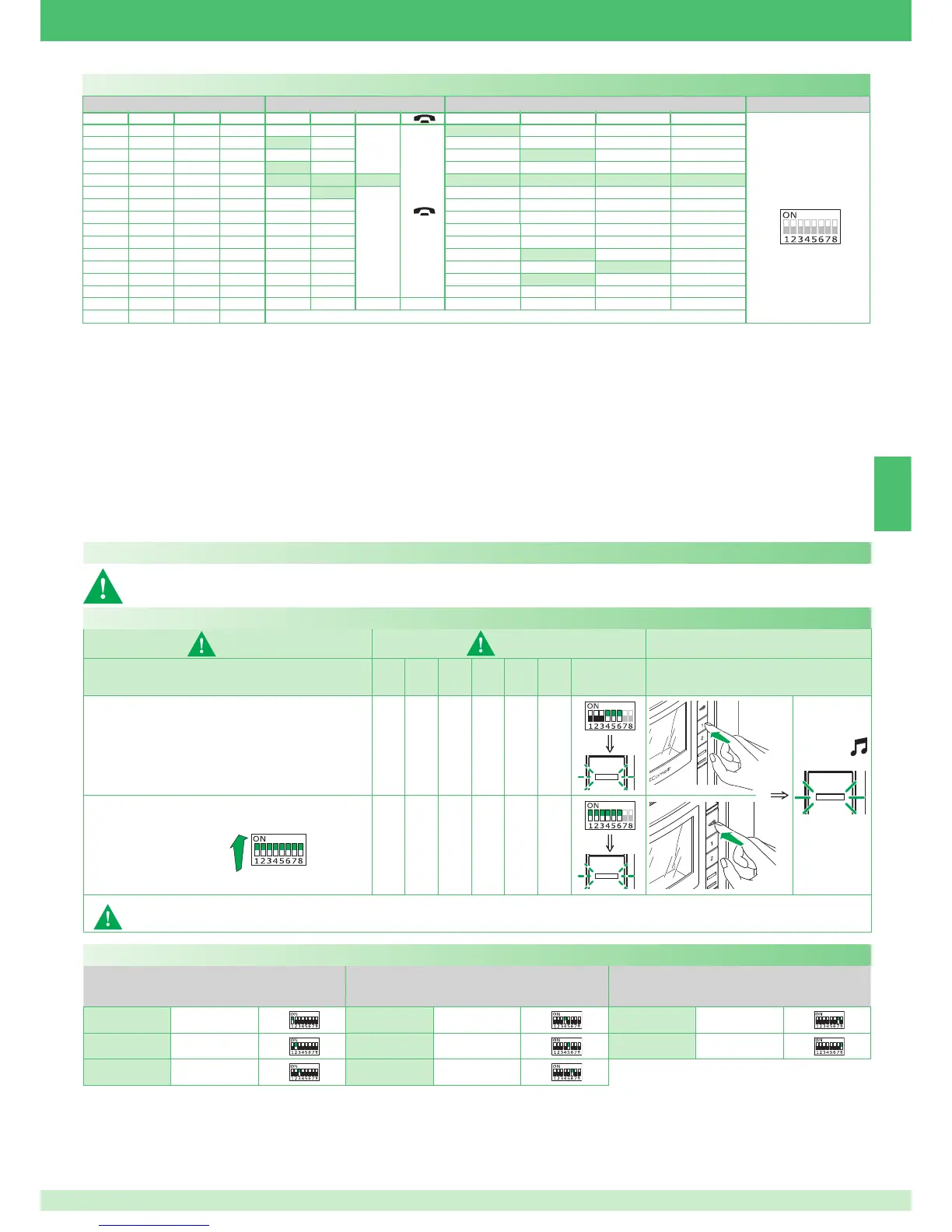

Comelit 8472MC - Programmierung;Löschung der Intercom-Adresse (nur für Selektive Intercom-Verbindung); Programmierungen für Interngespräch; Tastenprogrammierung für Allgemeine oder Codierte Relaissteuerung

7575
DE
Tastenprogrammierung für allgemeine oder codierte Relaissteuerung
DIP S2 mit Art. 6433, 6434
DIP S1
DIP 1 DIP 2 DIP 3 DIP 4 P1 P2
A
P3 P4 P5 P6
ADRESSE
0000
A
ACT
1000
ACT
0100
ACT
1100
ACT
0010
ACT ACT ACT ACT ACT ACT ACT
1010
ACT
A
0110
1110
0001
1001
0101
ACT
1101
ACT
0011
ACT
1011
0111
1111
PROG
Beispiel:
Am Monitor mit Benutzercode 5 Programmierung P1= allgemeine
Relaissteuerung, P2= codierte Relaissteuerung mit Code 125.
1. DIP-Schalter 5-6 von S2 auf die Kombination 01 stellen.
» Die (grüne) LED blinkt.
2. In der Tabelle auf Seite 75 eine Kombination wählen, in der für die
Tasten, die programmiert werden sollen, die Funktion Relais (ACT)
erscheint.
BEISPIEL: Für P1= allgemeine Relaissteuerung die DIP-Schalter 1-2-3-4
von S2 auf die Kombination 1000 oder 1100 oder 0010 (P1=ACT) stellen,
DIP-Schalter von S1 auf die Kombination 11111111 stellen, weiter mit
Punkt 3.
BEISPIEL: Für P2= Codierte Relaissteuerung mit Code 125 die DIP-
Schalter 1-2-3-4 von S2 auf die Kombination 0010 oder 1010 (P2=ACT)
stellen, S1 gemäß Tabelle C auf Seite 77 mit Adresse 125 einstellen,
weiter mit Punkt 3.
3. Die Taste, der die Funktion zugewiesen werden soll, drücken und
gedrückt halten.
» Die (grüne) LED leuchtet auf.
» Bestätigungston im Hörer.
4. Zum Beenden der Programmierung die DIP-Schalter 5-6 von S2 auf die
Kombination 00 stellen.
» Die (grüne) LED erlischt.
5. Am Ende der Programmierung die DIP-Schalter 1-2-3-4 von S2 auf
die Kombination 1111 stellen. Die Einstellung des Benutzercodes
auf S1 wieder herstellen, siehe Tabelle A auf Seite 73.
Programmierungen für Interngespräch
Allgemeine und selektive Intercom-Verbindungen sind NICHT an derselben Steigleitung möglich.
1) 2) 3)
S1
DIP
1
DIP
2
DIP
3
DIP
4
DIP
5
DIP
6
S2
Programmierung; eingabe des Codes, TAB. B seite 75
000111
Löschen 111111
Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wieder herstellen.
DIP ON
2 sek
Programmierung/Löschung der Intercom-Adresse (nur für selektive Intercom-Verbindung)
Code Dip switch ON S1 Code Dip switch ON S1 Code Dip switch ON S1
1
1
4
4
7
7
2
2
5
5
8
8
3
3
6
6
TAB. B Adressen für selektive Intercom-Verbindung
Die Intercom-Adresse muss an allen Innensprechstellen der Steigleitung eingerichtet werden.
Dieselbe Intercom-Adresse kann maximal 3 Innensprechstellen zugeordnet werden.
Für den Gruppenruf die gewünschten Intercom-Codes gleichzeitig wählen (max. 3).
