Art. 6402E

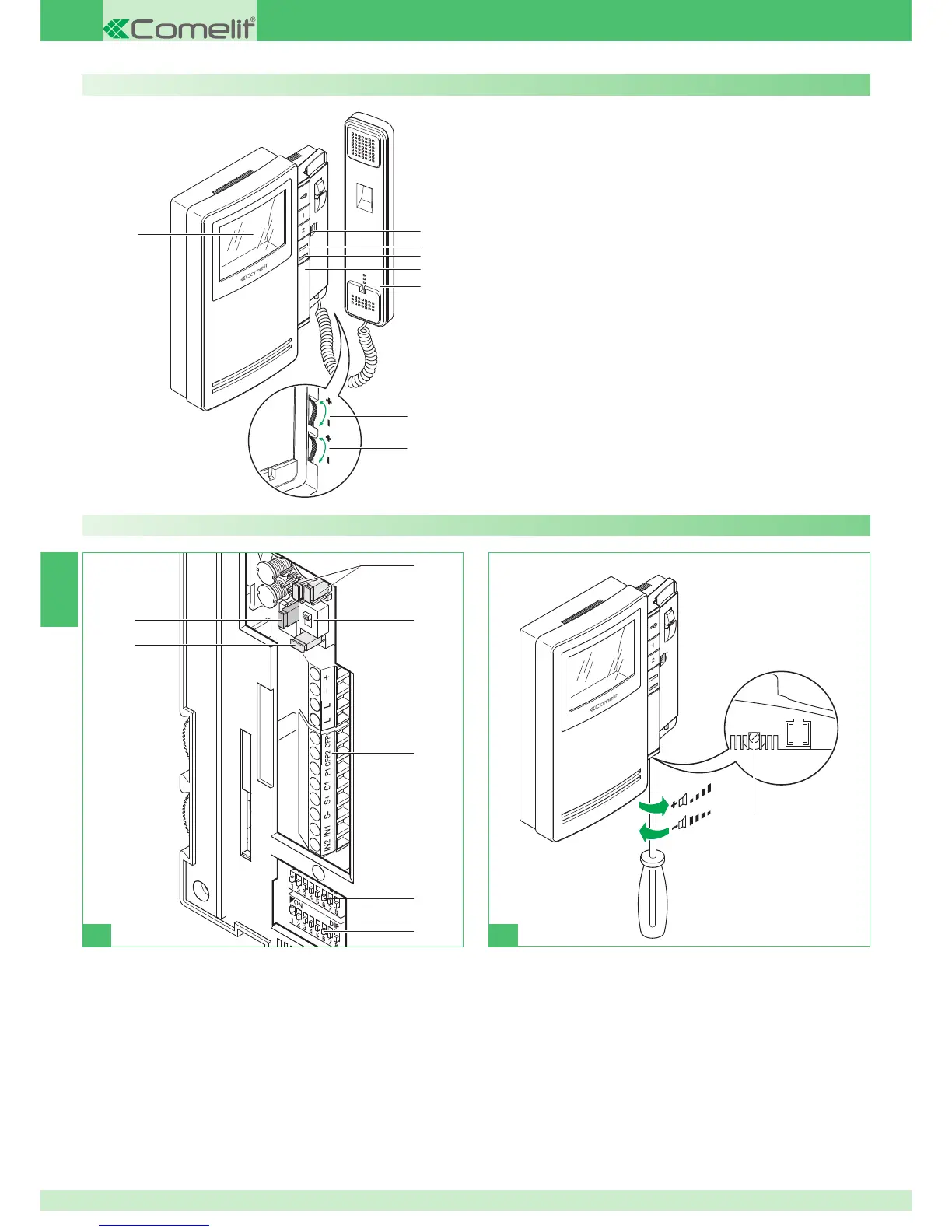

Descripción del monitor
1 Regleta de conexiones para la instalación:
+ - Bornes para alimentación.
L L Bornes de conexión a la línea Bus.
CFP1 CFP2 Entrada para llamada timbre de planta.
P1 C1 Bornes pulsador 1 para diferentes servicios.
Para obtener un contacto normalmente abierto (24 V - 100 mA
máx.) poner los puentes CV3 y CV4 en posición B.
S+ S- Bornes para el dispositivo de repetición de llamada.
IN1 IN2 Entrada LED (programable).
2 S1 Microinterruptores para programar el código de usuario.
3 S2 Microinterruptores para programar los pulsadores y las funciones
(identifi cado por un triángulo rojo en un ángulo):
DIP 1-2-3-4 para programar las funciones de los pulsadores.
DIP 5-6 para acceder a la programación.
DIP 7 para controlar la tensión de alimentación (véanse los esquemas y
las variantes de la pág. 114), predefi nido = OFF.
DIP 8:
ON soporte secundario.
OFF soporte principal (predefi nido).
4 SW3 Selector para modalidad Simplebus 1 (S1 - predefi nido) o
Simplebus 2 (S2).
5 CV3 CV4 Puente para dejar libre el pulsador 1 (contacto NA 24 V-100
mA máx.).
A Pulsador 1 de un actuador genérico (predefinido) o programable.
B pulsador 1 para diferentes usos.
6 CV5 Puente para el cierre del vídeo.
7 CV6 Selector para uso de la entrada IN 1 (véase pág. 126).
8 Regulación del volumen del altavoz (solo para la confi guración del audio
intercomunicante).
1
2
3
5
7
6
4
8
Descripción del monitor:
1 Regulación del volumen de llamada / selector de la función Privacidad
(por función Privacidad se entiende la exclusión de la llamada desde
la unidad externa y desde telefonillos o monitores de vídeo portero
intercomunicantes; la activación de la función Privacidad está indicada
por el encendido de un indicador rojo al lado del selector).
2 Led de señalización de instalación ocupada/función doctor activada/
puerta abierta.
3 Indicador rojo - Función privacidad activada.
4 Espacio para alojar los pulsadores adicionales con el accesorio Art.
6333, Art. 6434.
5 Micro teléfono del monitor (descolgarlo para empezar la comunicación)
6 Manípulo de regulação da intensidade da cor.
` Girar el mando hacia la izquierda para aumentar el valor.
7 Mando de regulación del brillo.
` Girar el mando hacia la izquierda para aumentar el valor.
8 Pantalla en color de 3,5''.
Descripción de los pulsadores:
A Pulsador abrepuertas.
1 Tecla 1 de un actuador genérico (programable).
2 Tecla 2 de autoencendido (programable).
