Leyenda
A
Abrepuertas
CCS
Llamada a la centralita
INTb
Intercomunicante bifamiliar
- sólo para KIT
Audio
K
Llamada al telefonillo del
vigilante
NULL
Ninguna función
ACT
Actuador
D
Doctor
PROG
Funciones programadas, véanse
págs. 90-91-92-93
Con esta confi guración de DIP
switchs, los pulsadores controlan
las funciones programadas; los
pulsadores NO programados
gestionan las funciones relativas
a la línea 0000
AI
Autoencendido
PAN
Pánico
CCP
Llamada a la centralita
principal
INT
Intercomunicante programable
general o selectivo
- llamada bifamiliar de serie para
KIT y Simplebus Top
Advertencias generales para la programación de los pulsadores
Si la confi guración predefi nida de los pulsadores (véase tabla de pág. 90)
no responde a las necesidades del usuario, es posible confi gurarlos de otra
manera según se describe a continuación.
Al término, poner los DIP switches 1-2-3-4 de S2 en 1111 (confi guración
PROG en las tablas de las págs. 90-91-92-93). Confi gurando los DIP
switches de esta manera, los pulsadores gestionan las funciones
programadas; los pulsadores NO programados gestionan las funciones
relativas a la línea 0000 (véase tabla de pág. 90). Restablecer la
confi guración del código de usuario en S1, véase tabla A de pág. 89.

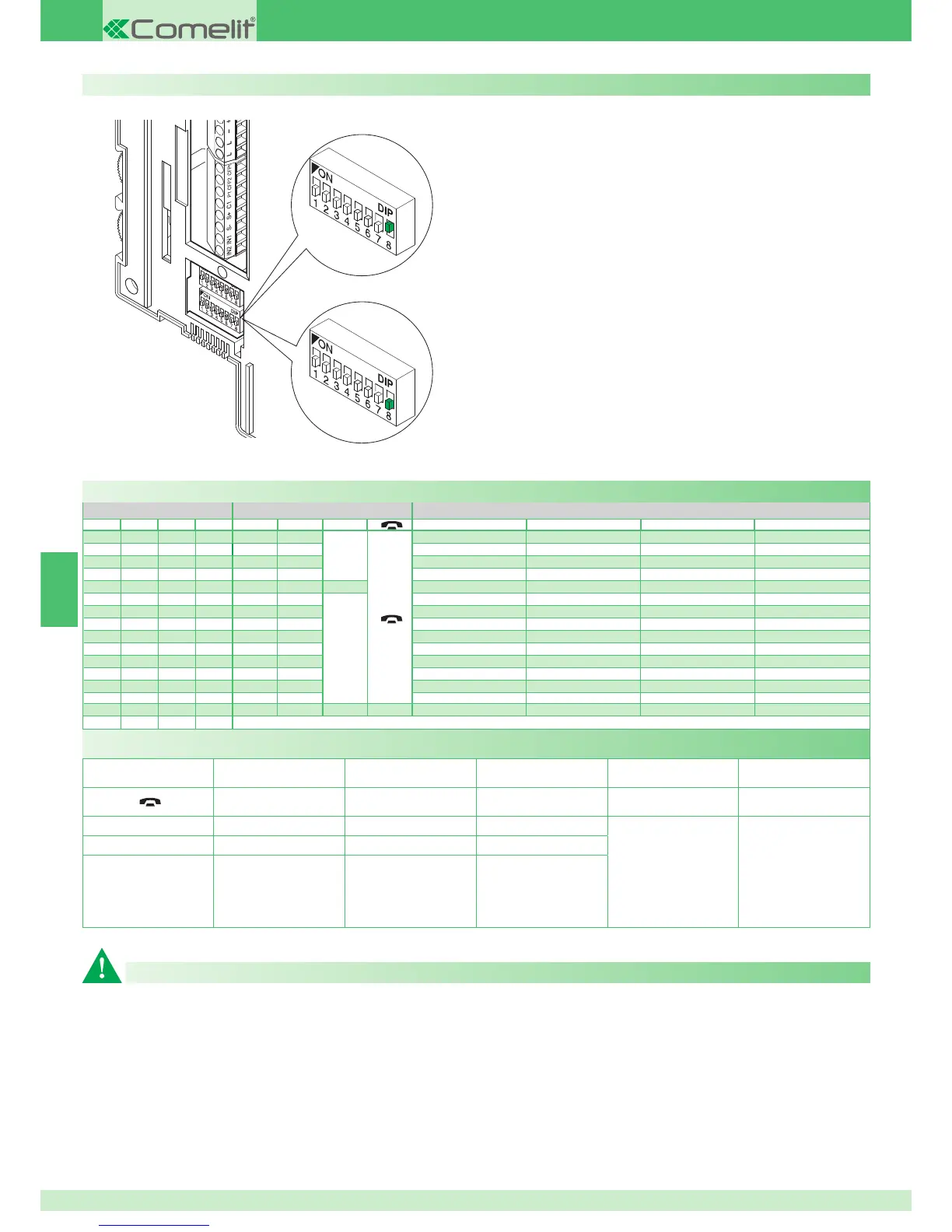

DIP S2 con Art. 6433, 6434
DIP 1 DIP 2 DIP 3 DIP 4 P1 P2
A
P3 P4 P5 P6
0000
CCS AI
A
ACT D PAN K
1000
ACT AI INT INTb D CCS
0100
INT AI INTb ACT CCS CCP
1100
ACT CCS CCP PAN K D
0010
ACT ACT ACT ACT ACT ACT ACT
1010
INT ACT
A
CCS CCP INTb PAN
0110
AI D K CCS CCP INTb
1110
INTb INT AI INT PAN D
0001
CCS PAN D AI INT INTb
1001
K CCS PAN CCP AI INT
0101
CCP K PAN ACT INT AI
1101
PAN CCP CCS K ACT D
0011
D INTb INT ACT AI CCS
1011
INT INT INT INT INT INT
0111
NULL NULL NULL NULL NULL NULL NULL NULL
1111
PROG
Confi guración predefi nida de los pulsadores
Monitores adicionales, principales o secundarios
La configuración del DIP switch 8 de S2 define si la placa soporte en cuestión
se gestionará como principal (P) o como secundaria (S).
La unidad externa puede gestionar hasta un máximo de cuatro monitores
de vídeo portero o telefonillos por pulsador de llamada.
Por lo tanto, en la configuración clásica de Magis Kit, se puede disponer
de 2 monitores de vídeo portero principales como máximo y de 2 monitors
de vídeo portero secundario por pulsador de llamada, alimentados todos
ellos por el mismo alimentador Art. 1205/B.
Existe la posibilidad de gestionar hasta 3 monitores de vídeo portero
principales dentro de una misma unidad familiar (es decir, configurados
con el mismo código de usuario). En esta configuración especial, los
monitores de vídeo portero principales adicionales se han de alimentar
con el correspondiente transformador Art. 1212/B (véase variante MSK/
HCA, MSK/IC pág. 120, 121).
Cuando se efectúa una llamada desde la unidad externa, el monitor que
se enciende es el monitor de vídeo portero principal.
Los otros monitores secundarios de la misma unidad familiar permanecen
apagados. Respondiendo a la llamada de la unidad externa desde un
monitor de vídeo portero secundario, la imagen se visualiza de inmediato.
Luego, el monitor del vídeo portero principal se apaga y la imagen se
visualiza en el monitor del vídeo portero secundario desde el cual se ha
accionado el pulsador 2 Autoencendido / Solicitud de vídeo.
Para ver la imagen sin activar el audio con la unidad externa, hay que
presionar el pulsador 2 - Autoencendido / Solicitud de vídeo.
monitor secundario
monitor principal
