Art. 6402E

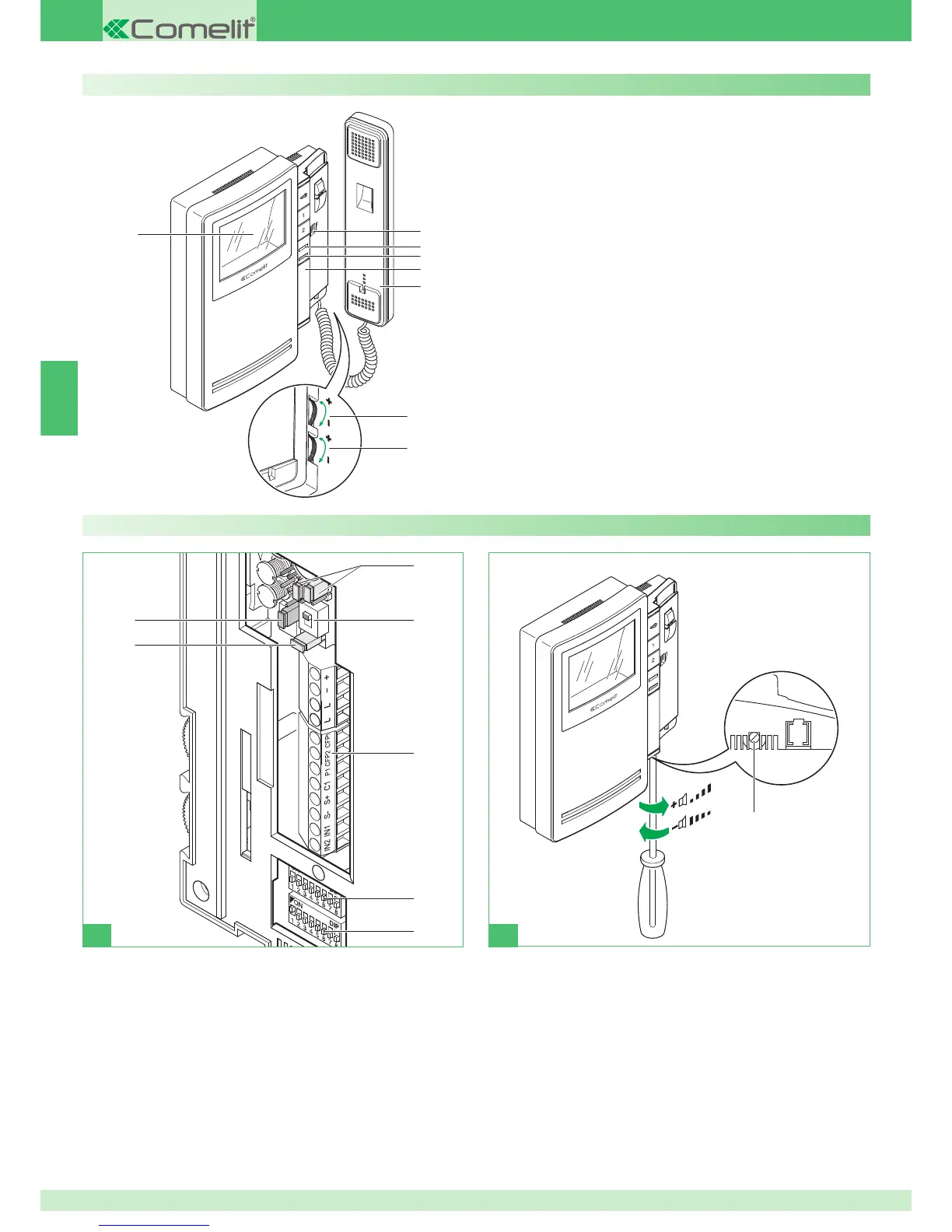

Beschrijving van de monitor
1 Aansluitblok voor aansluiting van het systeem:
+ - Klemmen voor voeding.
L L Klemmen voor aansluiting busleiding.
CFP1 CFP2 Ingang voor etagebel.
P1 C1 Klemmen drukknop 1 voor verschillende functies.
Voor een C.NO.-contact (max. 24V-100mA) zet u de jumpers CV3
en CV4 op stand B.
S+ S- Klemmen voor aansluiting van extra bel.
IN1 IN2 Ingang led (programmeerbaar).
2 S1 Microschakelaars voor programmering van de gebruikerscode.
3 S2 Microschakelaars voor de programmering van drukknoppen en
functies (te herkennen aan rode driehoek):
DIP 1-2-3-4 voor de programmering van de functies van de drukknoppen.
DIP 5-6 toegang tot de programmeringen.
DIP 7 voor beheer voedingsspanning (zie schema's en varianten vanaf
pag. 114) default = OFF.
DIP 8:
ON secundaire grondplaat.
OFF hoofdgrondplaat (default).
4 SW3 Keuzeschakelaar voor de modus Simplebus 1 (S1 - default) of
Simplebus 2 (S2).
5 CV3 CV4 Jumper voor het vrijmaken van drukknop 1 (C.NO.-contact
max. 24V-100mA).
A drukknop 1 algemene relaissturing (standaard) of programmeerbaar.
B drukknop 1 voor diverse functies.
6 CV5 Jumper voor het afsluiten van het videosignaal.
7 CV6 keuzeschakelaar voor gebruik ingang IN 1 (zie pag. 126).
8 Volumeregeling luidspreker (alleen voor geluidsinstelling intercom).
1
2
3
5
7
6
4
8
Beschrijving van de monitor:
1 Instelling belvolume / schakelaar privacyfunctie (de privacyfunctie
schakelt oproepen vanaf het entreepaneel en vanaf deurtelefoons of
video-intercommonitors uit; l'attivazione wanneer de privacyfunctie
actief is, is een rode indicator naast de schakelaar zichtbaar).
2 Signaalled (standaard beschikbaar) voor bezetmelding/artsfunctie
aan/deur open.
3 Indicatielampje rood - privacy actief.
4 Ruimte voor extra knoppen met accessoire Art. 6333, Art. 6434.
5 Hoorn van de monitor (de hoorn opnemen om een gesprek te voeren).
6 Knop voor instelling van de kleursterkte.
` Naar links draaien om de waarde te verhogen.
7 Knop voor instelling van de helderheid.
` Naar links draaien om de waarde te verhogen.
8 Kleurenscherm 3,5''.
Beschrijving van de drukknoppen:
A Deuropener.
1 Toets 1 algemene relaissturing (programmeerbaar).
2 Toets 2 beeldoproep (programmeerbaar).
