3939
FR
3
4
5
6
7B
7A
1
2
140-145 cm
115-125 cm
1 2 3A
3B 3C 4

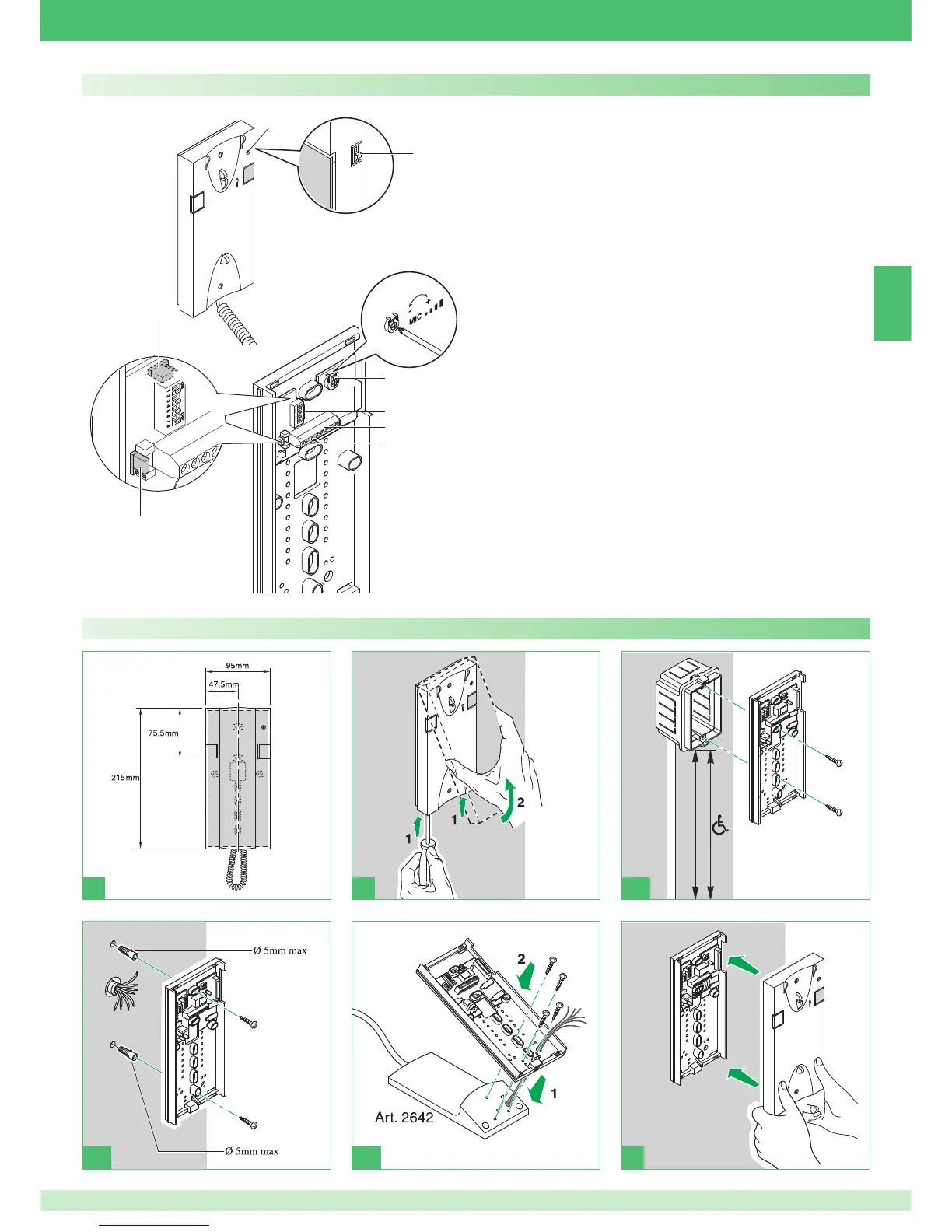

Art. 2608
Non utilisable pour la fonction intercommunicante.
Le combiné parlophonique doit toujours être monté en utilisant l’Art. 1214/2C
comme indiqué par le schéma de branchement MSK/FC page 124.
1 Voyant fonction Privacy.
2 Sélecteur sonnerie / service Privacy à 3 positions :
Position haute : Sonnerie volume maximum.
Position centrale : Sonnerie volume moyen.
Position basse : Activation fonction Privacy.
(Le Service Privé exclut l’appel du poste extérieur ou du standard
de conciergerie ; l’activation de la fonction Privé est indiquée par
l’apparition d’un voyant rouge en haut à droite).
3 Potentiomètre de réglage du volume du microphone.
4 Micro-interrupteurs pour programmation code usager.
5 Bornes pour le raccordement de l’installation :
L L Connexion à la ligne bus.
CFP CFP Entrée de l’appel palier.
P1 C1 Bornes bouton P1 pour services divers (contact C.NO,
24V-100mA max) (retirer CV1 et CV2, voir variante SB/X3 page 124).
S+ S- Bornes pour le dispositif de répétition de l’appel.
6 CV1 CV2 Cavalier à retirer pour avoir un contact libre C.NO. sur le
bouton P1.
7A/7B JP1 cavalier pour sélectionner la fonction appel standard (position
C)/Actionneur générique (position A) du bouton P1.
Description boutons :
A Bouton ouvre-porte.
P1 Bouton P1 appel standard/actionneur générique/bouton pour usages
divers présent en bornier (P1 C1).
Nettoyer avec un chiffon humidifi é avec de l’eau. Éviter d’utiliser de
l’alcool ou d’autres produits agressifs.
Installation combiné parlophonique Art. 2608
