5858
NL
Legenda
A
Deuropener
CCS
Bellen naar
portierscentrale
INTb
Intercomsysteem
tweegezinswoning
- alleen voor KIT
Audioverbinding
K
Oproep deurtelefoon
bewaker
NULL
Geen functie
ACT
Relais
D
Arts
PROG
Geprogrammeerde functies,
zie
pag. 58-59-60-61
Bij deze instelling van de dip
beheren de drukknoppen de
geprogrammeerde functies;
De NIET-geprogrammeerde
drukknoppen bedienen de
functies vermeld op regel 0000
AI
Beeldoproep
PAN
Paniek
CCP
Bellen naar hoofcentrale
INT
Programmeerbaar
intercomsysteem,
algemeen
of selectief
- standaard oproep
eengezinswoning voor KIT en
Simplebus Top
Algemene waarschuwingen voor de programmering van de drukknoppen
Indien de standaardconfi guratie (zie tabel pag. 58) niet voldoet aan de
vereisten, kunnen de drukknoppen anders worden geprogrammeerd volgens
de hieronder beschreven procedure.
Aan het eind plaatst u de dipswitches 1-2-3-4 van S2 op 1111 (setting
PROG in de confi guratietabellen pag. 58-59-60-61). Met deze instelling van
de dipswitches bedienen de drukknoppen de geprogrammeerde functies,
de NIET-geprogrammeerde drukknoppen bedienen de functies vermeld
op regel 0000 (zie tabel pag. 58). Stel de instelling van de gebruikerscode
opnieuw in op S1, zie tabel A op pag. 57.

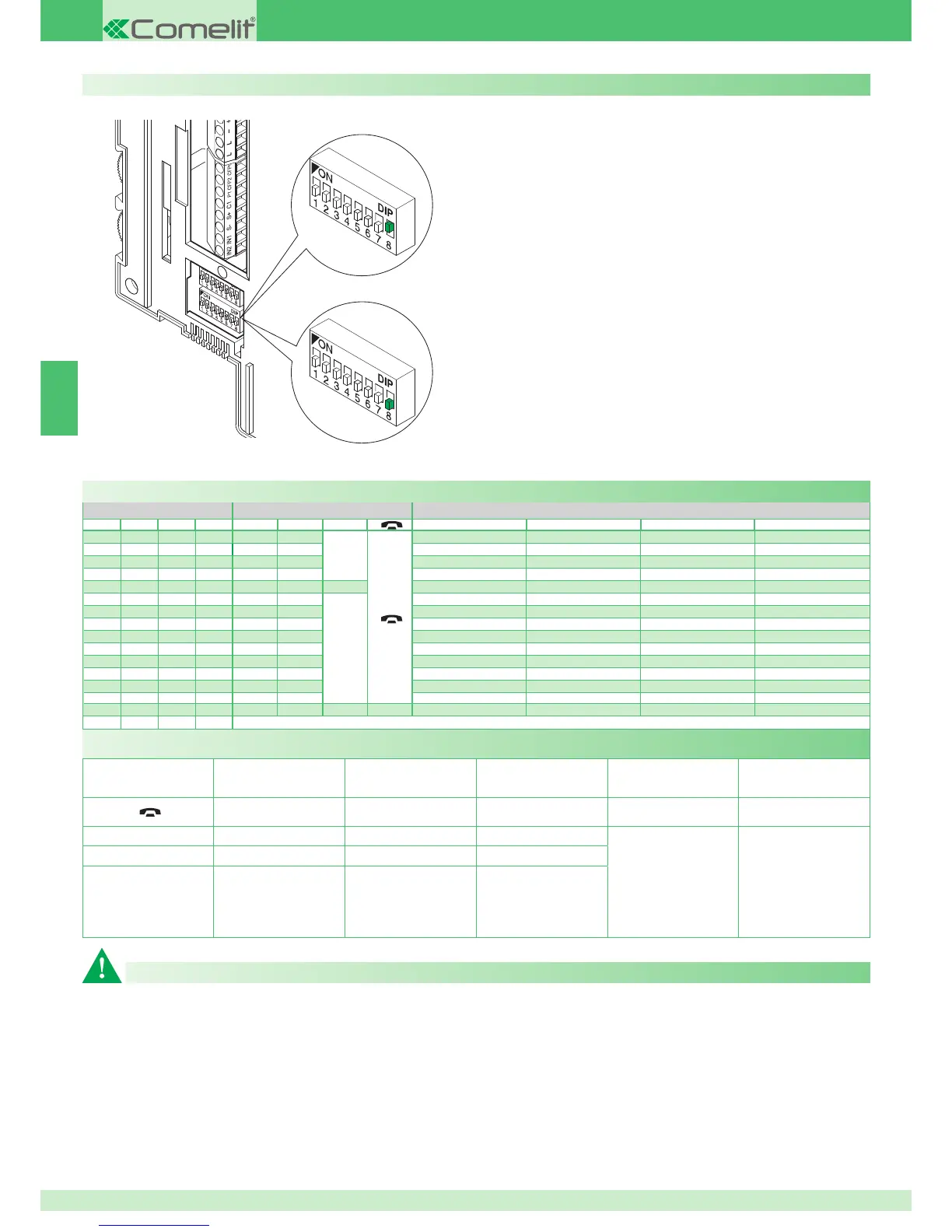

DIP S2 met Art. 6433, 6434
DIP 1 DIP 2 DIP 3 DIP 4 P1 P2
A
P3 P4 P5 P6
0000
CCS AI
A
ACT D PAN K
1000
ACT AI INT INTb D CCS
0100
INT AI INTb ACT CCS CCP
1100
ACT CCS CCP PAN K D
0010
ACT ACT ACT ACT ACT ACT ACT
1010
INT ACT
A
CCS CCP INTb PAN
0110
AI D K CCS CCP INTb
1110
INTb INT AI INT PAN D
0001
CCS PAN D AI INT INTb
1001
K CCS PAN CCP AI INT
0101
CCP K PAN ACT INT AI
1101
PAN CCP CCS K ACT D
0011
D INTb INT ACT AI CCS
1011
INT INT INT INT INT INT
0111
NULL NULL NULL NULL NULL NULL NULL NULL
1111
PROG
Standaardconfi guratie
Extra hoofd- of secundaire monitors
De instelling van dipswitch 8 van S2 bepaalt of de grondplaat in kwestie
zal worden beheerd als hoofdgrondplaat (P) of secundaire grondplaat (S).
Het entreepaneel kan maximaal 4 video-intercoms of deurtelefoons per
oproeptoets beheren.
In de traditionele configuratie van de Magis Kit kunnen maximaal 2 hoofd-
video-intercoms en 2 secundaire video-intercoms per oproeptoets bestaan
die allemaal worden gevoed door hetzelfde Art. 1205/B.
Binnen één gezinseenheid kunnen maximaal 3 hoofd-video-intercoms
worden beheerd (d.w.z. ingesteld op dezelfde gebruikerscode). In deze
specifieke configuratie moet ieder van de extra hoofd-video-intercoms
worden gevoed door het speciale Art. 1212/B (zie variant MSK/HCA, MSK/
IC pag. 120, 121).
Als er een oproep plaatsvindt vanaf het entreepaneel, zal het systeem de
monitor van de hoofd-video-intercom inschakelen.
Eventuele secundaire monitors van dezelfde gezinseenheid blijven uit.
Als een oproep van het entreepaneel door een secundaire video-intercom
wordt beantwoordt, wordt het beeld automatisch op de monitor weergegeven.
De monitor van de hoofd-video-intercom gaat dan uit en het beeld wordt
weergegeven op de monitor van de video-intercom waarvan de knop
