Art. 6402E

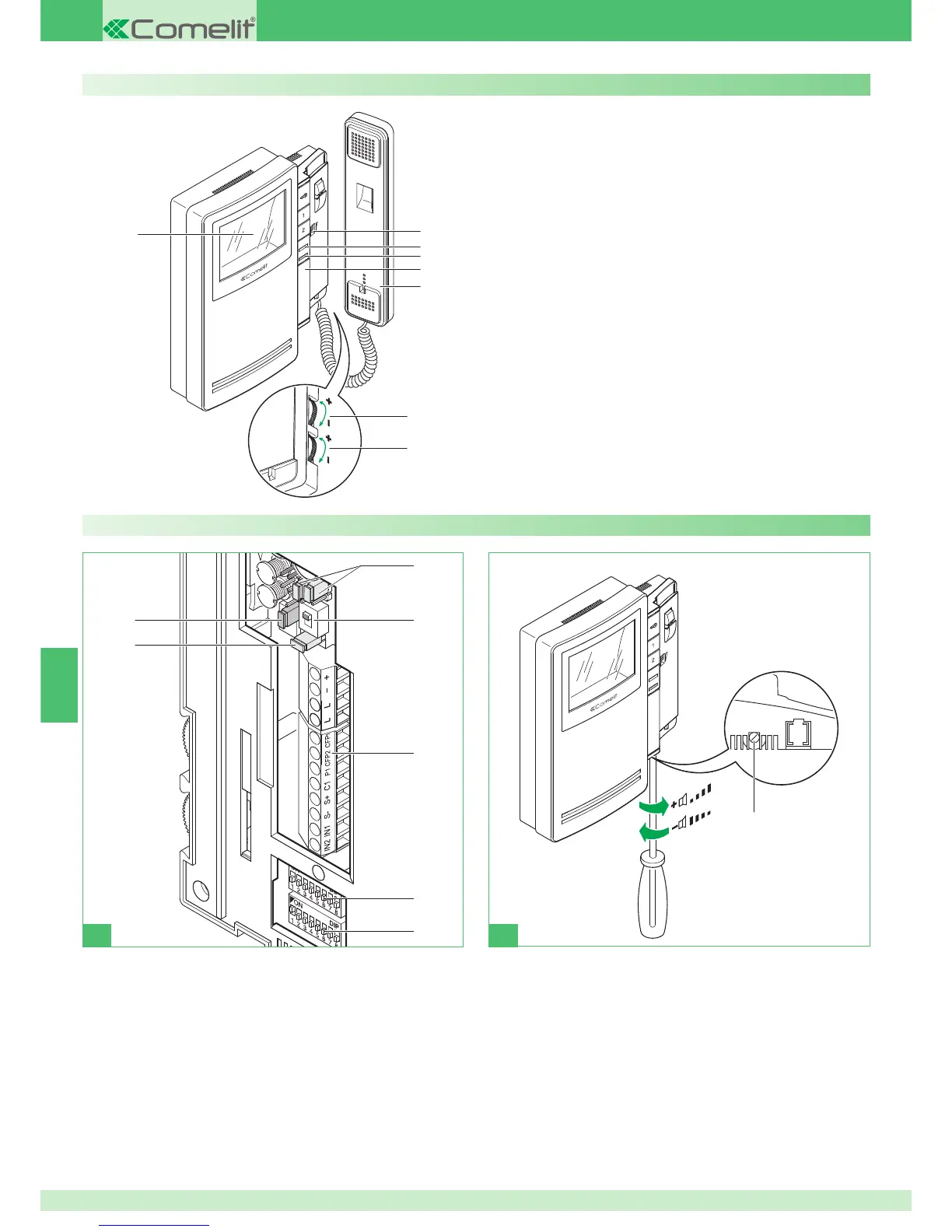

Descrição do monitor
1 Bateria de bornes de ligação da instalação:
+ - Bornes para alimentação.
L L Bornes para ligação à linha bus.
CFP1 CFP2 Entrada de chamada de andar local.
P1 C1 Bornes do botão 1 para vários usos.
Para obter um contacto C.NO. (24 V-100 mA máx.) colocar os
comutadores de derivação CV3 e CV4 na posição B.
S+ S- Bornes para dispositivo de repetição de chamada.
IN1 IN2 Entrada para luz indicadora (programável).
2 S1 Microinterruptores para programar o código de utilizador.
3 S2 Microinterruptores para programar os botões e as funções (identifi cado
por um canto vermelho):
DIP 1-2-3-4 para programar as funções dos botões.
DIP 5-6 acesso às programações.
DIP 7 para gerir a alimentação eléctrica (consultar esquemas e variantes
da pág. 114) predefi nição = OFF.
DIP 8:
ON suporte secundário.
OFF suporte principal (predefi nido).
4 SW3 Selector para o modo Simplebus 1 (S1 - predefi nição) o
Simplebus 2 (S2).
5 CV3 CV4 Comutador de derivação para libertar o botão 1 (contacto
C.NO. 24 V-100 mA máx.).
A botão 1 Actuador geral (predefinição) ou programável.
B botão 1 para vários usos.
6 CV5 Comutador de derivação fecho vídeo.
7 CV6 selector para utilizar a entrada IN 1 (consultar pág. 126).
8 Regulação do volume do altifalante (apenas para a programação do som
de intercomunicação).
1
2
3
5
7
6
4
8
Descrição monitor:
1 Regulação do volume de chamada/selector da função privacidade
(por serviço privacidade entende-se a exclusão da chamada
do posto exterior e de telefones intercomunicadores e vídeo-
intercomunicadores. A activação da função privacidade é evidenciada
pelo aparecimento de um indicador vermelho ao lado do selector).
2 Luz indicadora de equipamento ocupado/função médico activada/
porta aberta.
3 Indicador vermelho - privacidade activada.
4 Espaço para alojar botões adicionais com o acessório Art. 6333, Art.
6434.
5 Auscultador do monitor (levantar o auscultador para iniciar a
comunicação).
6 Manípulo de regulação da intensidade da cor.
` Rodar para a esquerda para aumentar o valor.
7 Regulação de luminosidade.
` Rodar para a esquerda para aumentar o valor.
8 Ecrã a cores 3,5''.
Descrição dos botões:
A Botão de abertura da porta.
1 Tecla 1 actuador geral (programável).
2 Tecla 2 acendimento automático (programável).
