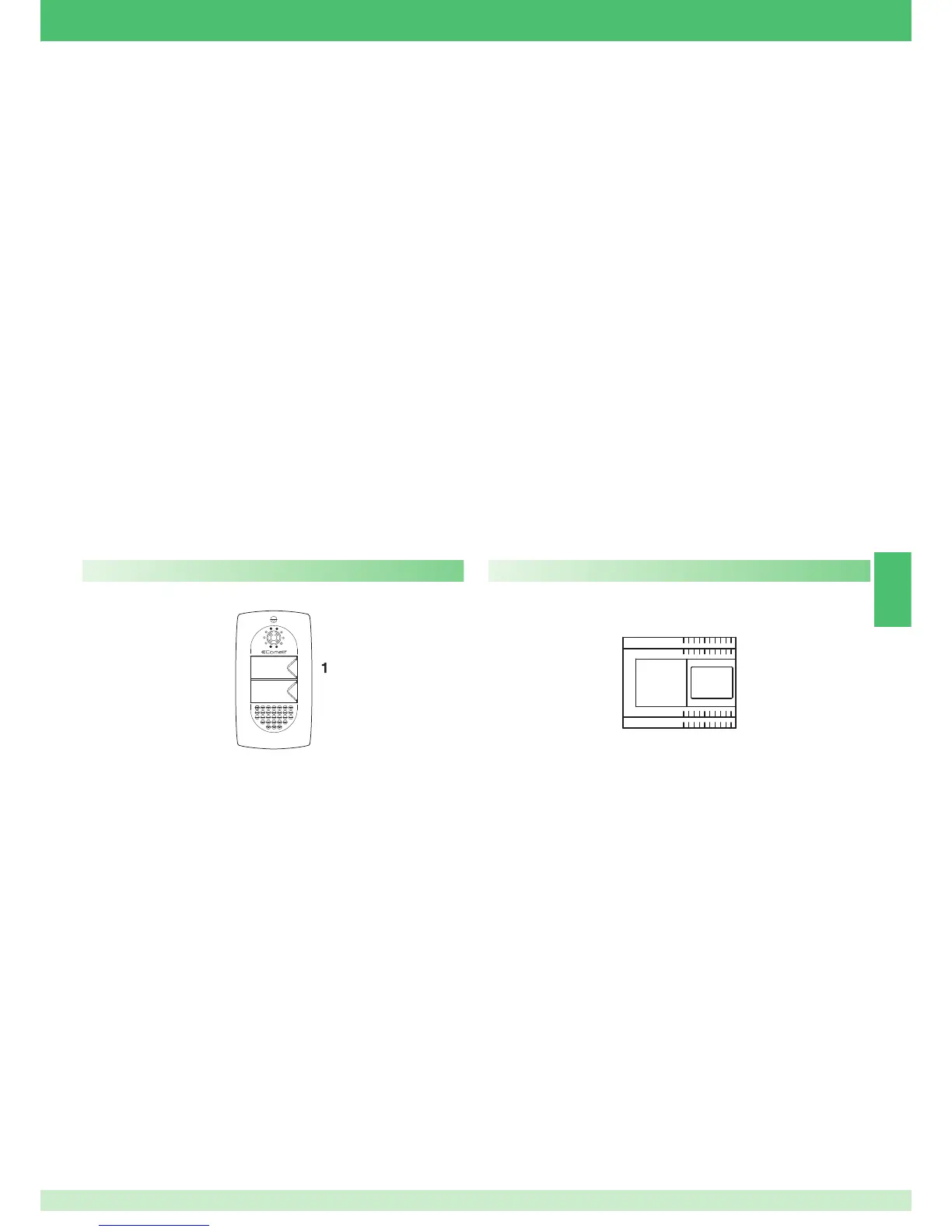

Art. 1205/B Art. 4883
Generalidades
Los kits de vídeo porteros bifamiliares Art. 8472MC se pueden utilizar en edificios civiles o terciarios en los cuales se requiere un control eficaz del acceso
y una fácil instalación.
En efecto, sólo se requieren dos conductores entre la unidad externa y los monitores internos para activar el sistema (llamada, audio, vídeo y autoencendido)
más dos hilos para alimentar la unidad externa y la electrocerradura y otros dos para la unidad interna de vídeo portero.
Se encuentra disponible una amplia gama de accesorios para resolver fácilmente cualquier exigencia de instalación: además de interesantes accesorios
estándar, es posible ampliar la instalación añadiendo monitores, telefonillos o unidades externas.
De esta manera, es posible obtener 2 unidades externas con 8 unidades internas entre telefonillos y monitores de vídeo portero para la configuración
bifamiliar.
Mediante las oportunas configuraciones, utilizando monitores de vídeo portero o telefonillos, es posible obtener comunicaciones intercomunicantes
unifamiliares (entre usuarios con el mismo código de usuario).
También es posible conectar varios kits a una puerta principal Simplebus y/o a una centralita Art. 1998A.
Características técnicas
El transformador prevé dos salidas: una para alimentar la unidad externa.
y la electrocerradura y otra para alimentar el monitor.
Dimensiones: 105x85x85 mm (6 módulos DIN).
Fusible de protección: 500 mA retardado.
Descripción de la regleta de conexiones
AC230V entrada para tensión de red.
~~ salida de CA para unidad externa y cerradura eléctrica.
+ - salida de 20 Vcc de alimentación del monitor.
Características técnicas
Conexión al monitor con dos hilos para audio, vídeo, abrepuertas y
llamada más dos hilos para la alimentación desde el Art. 1205/B.
Telecámara orientable de alta sensibilidad con sensor CCD 1/3”.
Iluminación con leds blancos (6 LED).
Tarjeteros con iluminación con led.
Regulación volumen micrófono y altavoz.
Dimensiones de la caja de empotrar: 176,5x95,5x35 mm.
Los pulsadores del Art. 4883 se han programado en fábrica para llamar a
la dirección 1 (pulsador alto) y 2 (pulsador bajo).
Dimensiones de la unidad externa: 176x95x15 mm.
Descripción de la regleta de conexiones
LL conexión al monitor (vídeo, llamada, audio y abrepuertas).
RTE entradas abrepuertas local temporizado.
~ ~ entrada de la unidad externa.
SE. NC. - SE NO. - SE C. conexión a la electrocerradura.
MSK/FC Conexión de telefonillos adicionales en cascada desde el monitor ...................................................................................................... 124
SB/X3 Pulsador P1 para varios usos (Art. 2608) .................................................................................................................................................124
SB2V/AAK Conexión de dispositivos de repetición de llamada (Art. 1229 o Art. 1122/A) ................................................................................... 125
Variante con conexión para llamada timbre de planta ......................................................................................................................................... 125
Uso de la entrada IN1 como contacto para señalización de LED/ALARMA/ABREPUERTAS/ACTUADOR. Se activa al cerrar el contacto
con CFP2 ............................................................................................................................................................................................................. 126
Uso de la entrada IN1 como contacto para señalización de LED/ALARMA/ABREPUERTAS/ACTUADOR. Se activa cuando hay tensión
con relación a IN2 ................................................................................................................................................................................................ 126
SB2/AAM2 Pulsador P1 para varios usos ............................................................................................................................................................127
SMK/EC Conexión del relé actuador Art. 1256 .................................................................................................................................................... 127
Uso de la red RC para el fi ltro de la cerradura en los contactos del relé ............................................................................................................. 128
GK/AAGC Variante con conexión abrepuertas local temporizado ....................................................................................................................... 128
SMK/SNP Variante con cerradura de seguridad y alimentación adicional ........................................................................................................... 129
Unidad externa
