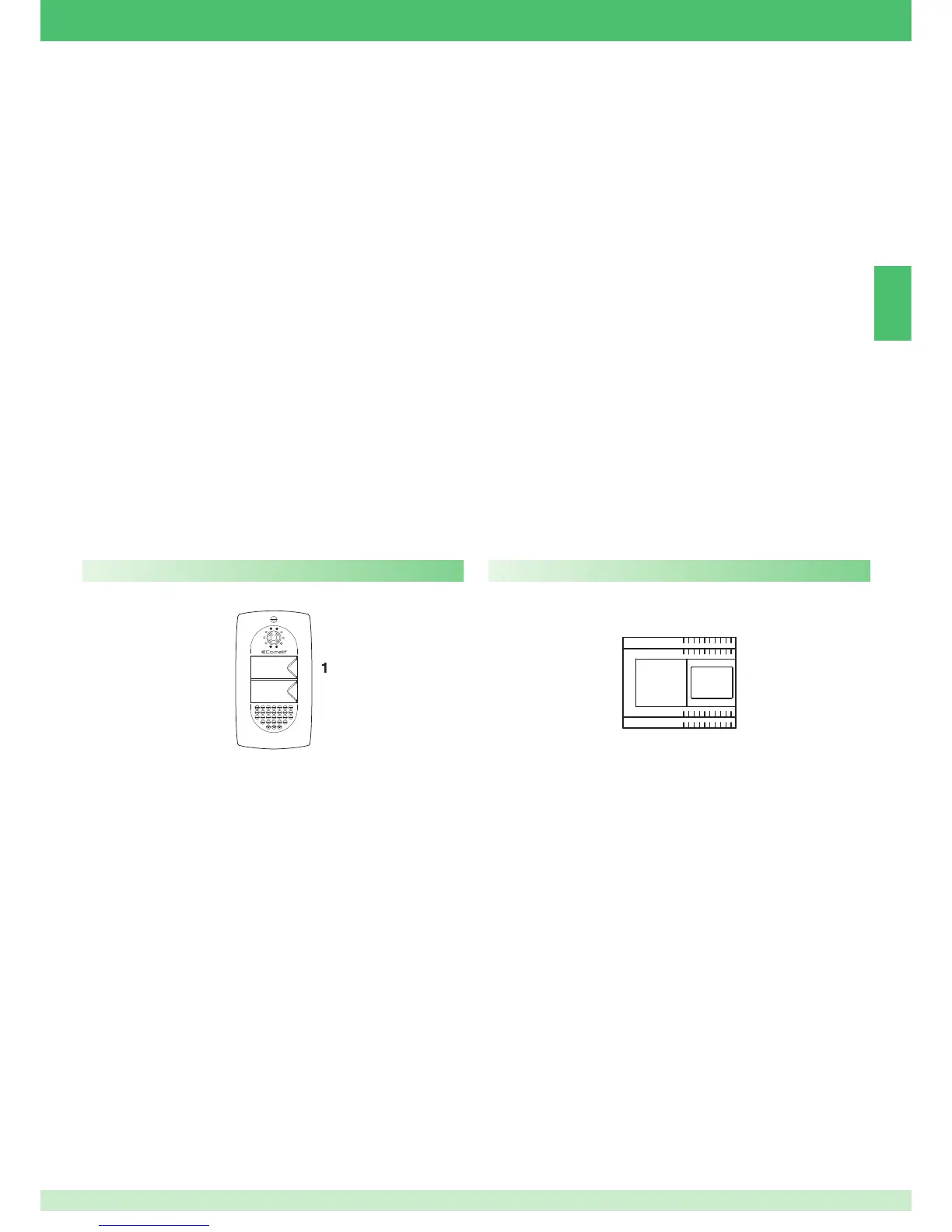

Art. 1205/B Art. 4883
Généralités
Les kits parlophoniques et visiophoniques deux usagers Art. 8472MC peuvent être utilisés dans des bâtiments privés ou tertiaires dans lesquels un
contrôle efficace des accès est demandé face à de simples opérations d’installation.
En effet, 2 conducteurs suffisent entre le poste extérieur et le/s moniteur/s interne/s pour activer le système (appel, phonie, vidéo, auto-allumage) plus 2
fils pour alimenter le poste extérieur et la gâche électrique et 2 fils pour alimenter le poste intérieur visiophonique.
En outre, une vaste gamme d’accessoires est disponible pour résoudre facilement chaque exigence d’installation ; en effet, outre des accessoires
intéressants de type standard, il est possible d’agrandir l’installation en ajoutant des portiers vidéo et/ou des interphones et/ou des postes extérieurs.
Il est ainsi possible d’ajouter au maximum deux postes extérieurs avec 8 postes intérieurs entre combinés parlophoniques et moniteurs visiophoniques
pour la configuration à deux usagers.
Avec une configuration spécifique, on peut effectuer des communications intercommunicantes un usager (c’est-à-dire entre les usagers possédant le
même code) en utilisant tant les moniteurs visiophoniques que les combinés parlophoniques.
Plusieurs kits peuvent être reliés à un port principal Simplebus et/ou à un standard Art. 1998A.
Caractéristiques techniques
Le transformateur prévoit 2 sorties : une pour alimenter le poste extérieur
et la gâche électrique, et une pour alimenter le moniteur.
Dimensions : 105x85x85 mm (6 modules DIN).
Fusible de protection 500 mA retardé.
Description bornier
230 V CA entrée tension de réseau.
~~ sortie CA pour poste externe et électro-serrure.
+ - sortie 20 V CC d’alimentation du moniteur.
Caractéristiques techniques
Connexion au moniteur avec 2 fils pour audio, vidéo, ouvre-porte et appel
plus 2 fils pour alimentation par Art. 1205/B.
Caméra orientable à haute sensibilité avec capteur CCD 1/3”.
Éclairage à Leds blanches (6 LED).
Étiquettes porte-noms avec éclairage à led.
Églage du volume du micro et du haut-parleur.
Dimensions boîtier à encastrer : 176,5x95,5x35 mm.
Les boutons de l'article réf. 4883 ont été réglés en usine pour effectuer
l'appel aux adresses 1 (bouton en haut) et 2 (bouton en bas).
Dimensions poste extérieur : 176x95x15 mm.
Description bornier
LL connexion moniteur (vidéo, appel, phonie, ouvre-porte).
RTE entrées ouvre-porte local temporisé.
~ ~ alimentation poste extérieur.
SE. NC. - SE NO. - SE C. connexion gâche électrique.
SB/X3 Utilisation pour usages divers du bouton P1 (Art. 2608) ........................................................................................................................... 124
SB2V/AAK Connexion de dispositifs de répétition d’appel (Art. 1229 ou Art. 1122/A) ......................................................................................... 125
Variante connexion appel palier ........................................................................................................................................................................... 125
Utilisation de l'entrée IN1 comme contact pour signal LED/ALARME/OUVRE-PORTE/ACTIONNEUR. Activation en présence de tension
par rapport à IN2 ..................................................................................................................................................................................................126
Utilisation de l'entrée IN1 comme contact pour signal LED/ALARME/OUVRE-PORTE/ACTIONNEUR. Activation en fermeture vers CFP2.......... 126
SB2/AAM2 Utilisation pour usages divers du bouton P1 ..................................................................................................................................... 127
SMK/EC Branchement relais actionneur Art.1256 ............................................................................................................................................... 127
Utilisation du réseau RC pour ltre gâche sur les contacts du relais ................................................................................................................... 128
GK/AAGC Variante pour connecter le bouton de commande de gâche local temporisé ..................................................................................... 128
SMK/SNP Variante avec gâche de sécurité et alimentation supplémentaire ....................................................................................................... 129
Poste extérieur
