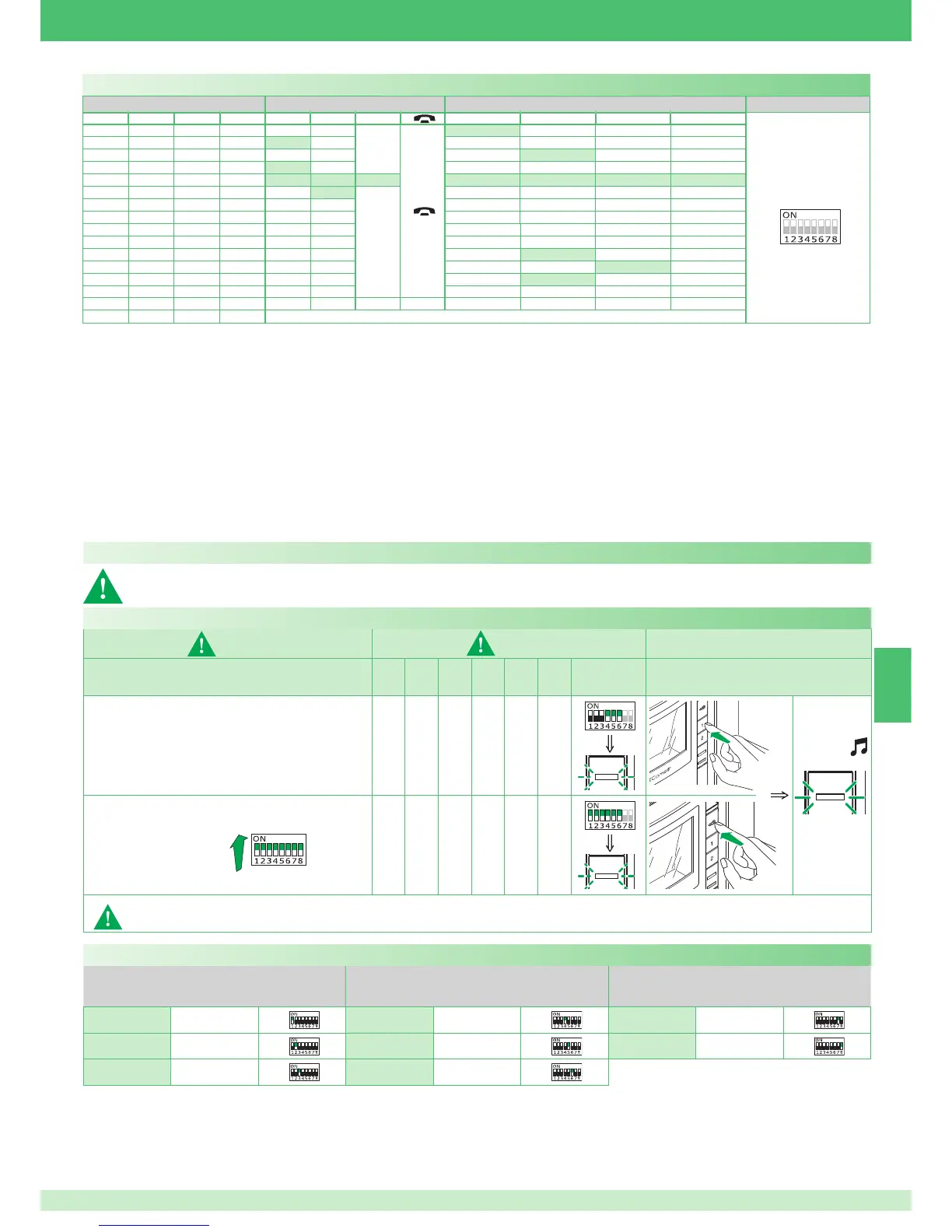

Programações dos botões para o actuador geral ou com endereço
DIP S2 com Art. 6433, 6434
DIP S1
DIP 1 DIP 2 DIP 3 DIP 4 P1 P2
A
P3 P4 P5 P6
ENDEREÇO
0000
A
ACT
1000
ACT
0100
ACT
1100
ACT
0010
ACT ACT ACT ACT ACT ACT ACT
1010
ACT
A
0110
1110
0001
1001
0101
ACT
1101
ACT
0011
ACT
1011
0111
1111
PROG
Exemplo:
num monitor com código de utilizador 5 programação P1 = actuador
geral, P2 = actuador com endereço com o código 125.
1. Colocar os DIPs 5-6 de S2 na combinação 01.
» a luz indicadora (verde) pisca.
2. Consultar a tabela da pág. 107 e escolher uma combinação onde surja a
função de actuador (ACT) para os botões que se pretende programar.
EX.: para P1 = actuador geral confi gurar os DIPs 1-2-3-4 de S2 na
combinação 1000 ou 1100 ou 0010 (P1 = ACT), confi gurar o dip de S1 na
combinação 11111111,passar ao ponto 3.
EX.: para P2 = actuador com endereço com código 125, confi gurar os DIPs
1-2-3-4 de S2 na combinação 0010 ou 1010 (P2 = ACT), confi gurar S1 com o
endereço 125 segundo a tabela C da pág. 109, passar ao ponto 3.
3. Premir e libertar o botão ao qual se pretende associar a função.
» a luz indicadora (verde) acende-se.
» som de confi rmação no auscultador.
4. Para sair da programação, colocar os DIPs 5-6 de S2 na combinação 00.
» a luz indicadora (verde) desliga-se.
5. No fi nal da programação, colocar os DIPs 1-2-3-4 de S2 na combinação
1111. Repor em S1 a confi guração do código de utilizador, consultar a
tabela A da pág. 105.
Programação para a chamada de intercomunicação
Chamada de intercomunicação geral e selectiva NÃO são compatíveis na mesma coluna.
1) 2) 3)
S1
DIP
1
DIP
2
DIP
3
DIP
4
DIP
5
DIP
6
S2
Programação; confi gurar o código, TAB. B pág. 107
000111
Cancelar 111111
Tomar nota da confi guração de S2, S1 e repor no fi nal da programação.
DIP ON
2 sec
Programação/cancelamento do endereço de intercomunicação (apenas para intercomunicação selectiva)
Código Dip switch ON S1 Código Dip switch ON S1 Código Dip switch ON S1
1
1
4
4
7
7
2
2
5
5
8
8
3
3
6
6
TAB. B Endereços de intercomunicação selectiva
É necessário confi gurar o endereço de intercomunicação em todos os postos internos da coluna.
É possível associar o mesmo endereço de intercomunicação a um máx. de 3 postos internos.
Para a chamada de grupo, seleccionar em simultâneo os códigos de intercomunicação desejados (máx. 3).
