7474
DE
Legende
A
Turöffnertaste
CCS
Ruf an
Pförtnerzentrale
INTb
Intercom Zweifamilienhaus
- nur für KIT
Sprechverbindung
K
Ruf an Wechselsprechgerät
des Wachmanns
NULL
Keine Funktion
ACT
Relais
D
Arztruf
PROG
Programmierte Funktionen
beschrieben, siehe Seiten
74-75-76-77
In dieser Stellung der DIP-
Schalter betätigen die Tasten die
programmierten Funktionen; Die
NICHT programmierten Tasten
betätigen die Funktionen der
Zeile 0000
AI
Selbsteinschaltung
PAN
Notruf
CCP
Ruf an Haupt-
Pförtnerzentrale
INT
Intercom programmierbar
allgemein oder selektiv
- serienmäßig Ruf
Einfamilienhaus für KIT und
Simplebus Top
Allgemeine Hinweise zur Tastenprogrammierung
Falls die Default-Konfi gurationen (siehe Tabelle auf Seite 74) nicht den
Anforderungen entsprechen, können die Tasten wie nachstehend beschrieben
umprogrammiert werden.
Am Schluss die DIP-Schalter 1-2-3-4 von S2 auf Kombination 1111
stellen (Einstellung PROG in den Konfi gurations-Tabellen Seite 74-75-76-
77). Wenn die DIP-Schalter so eingestellt sind, betätigen die Tasten die
programmierten Funktionen; die NICHT programmierten Tasten betätigen
die Funktionen der Zeile 0000 (siehe Tabelle Seite 74). Die Einstellung
des Benutzercodes auf S1 wieder herstellen, siehe Tabelle A auf Seite 73.
DIP S2 mit Art. 6433, 6434
DIP 1 DIP 2 DIP 3 DIP 4 P1 P2
A
P3 P4 P5 P6
0000
CCS AI
A
ACT D PAN K
1000
ACT AI INT INTb D CCS
0100
INT AI INTb ACT CCS CCP
1100
ACT CCS CCP PAN K D
0010
ACT ACT ACT ACT ACT ACT ACT
1010
INT ACT
A
CCS CCP INTb PAN
0110
AI D K CCS CCP INTb
1110
INTb INT AI INT PAN D
0001
CCS PAN D AI INT INTb
1001
K CCS PAN CCP AI INT
0101
CCP K PAN ACT INT AI
1101
PAN CCP CCS K ACT D
0011
D INTb INT ACT AI CCS
1011
INT INT INT INT INT INT
0111
NULL NULL NULL NULL NULL NULL NULL NULL
1111
PROG
Default-Tastenkonfi guration
Zusätzliche Haupt- oder Nebenmonitore

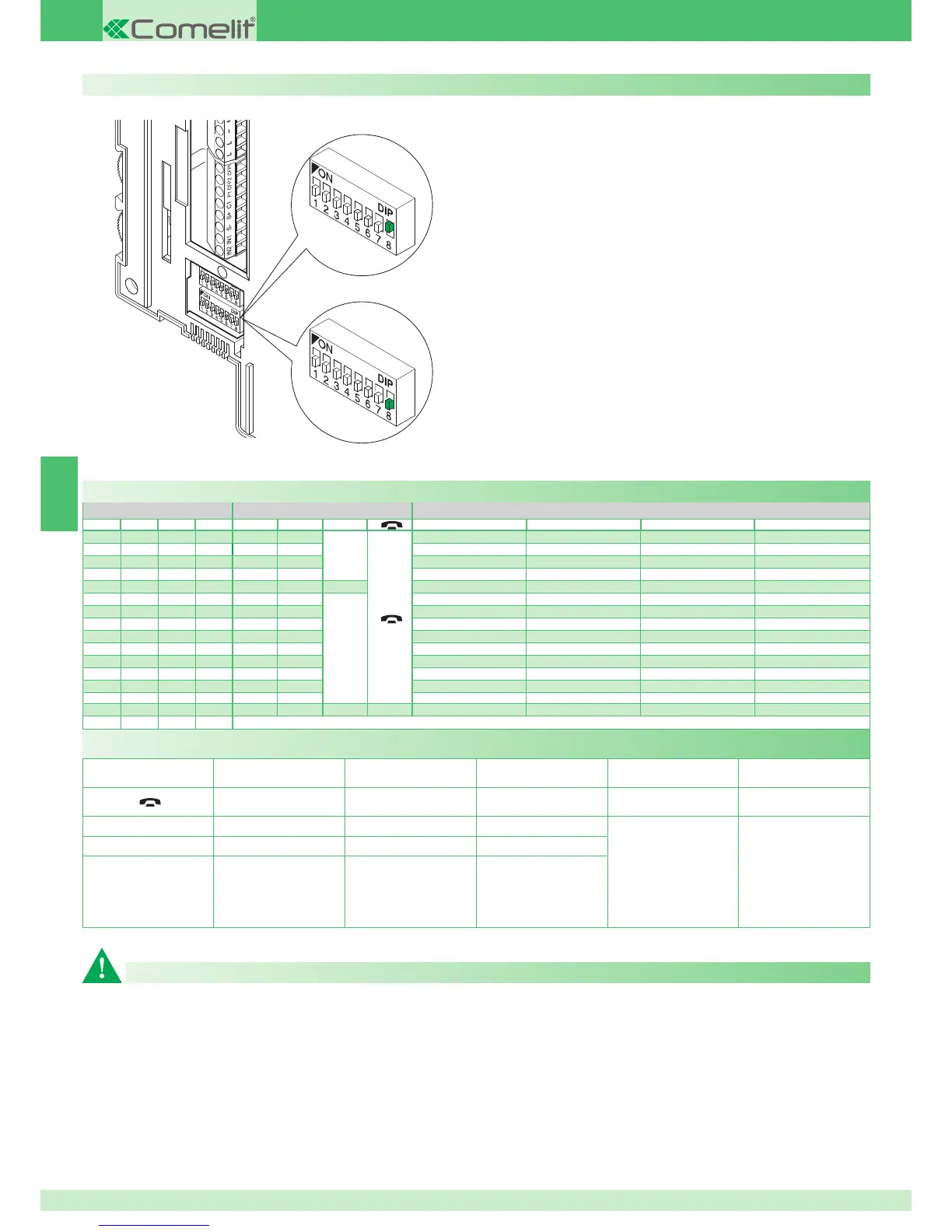

Mit der Einstellung des DIP-Schalters 8 von S2 wird festgelegt, ob die
betreffende Grundplatte als Haupt- (P) oder Nebensprechstelle (S)
verwaltet wird.
Die Außenstelle ist für die Steuerung von maximal 4 Videosprech- oder
Innensprechstellen pro Ruftaste ausgelegt.
In der klassischen Konfiguration von Magis Kit können demnach maximal
2 Haupt-Videosprechstellen und 2 Neben-Videosprechstelle je Ruftaste
installiert werden, deren Versorgung stets durch den Art. 1205/B erfolgt.
Es besteht die Möglichkeit, bis zu 3 Haupt-Videosprechstellen innerhalb der
gleichen Wohnung (d.h. mit Einstellung auf den gleichen Teilnehmercode)
zu steuern. In dieser besonderen Konfiguration müssen die zusätzlichen
Haupt-Videosprechstellen von dem hierfür vorgesehenen Art. 1212/B
versorgt werden (siehe Variante MSK/HCA, MSK/IC Seite 120, 121).
Geht ein Ruf von der Außenstelle aus, ist der eingeschaltete Monitor die
Haupt-Videosprechstelle.
Die eventuell vorhandenen Nebenmonitore der gleichen Wohnung
bleiben ausgeschaltet.
Wird der Ruf der Außenstelle von einer Nebenvideosprechstelle
beantwortet, erscheint das Bild automatisch am Monitor.
Nun wird der Monitor der Haupt-Videosprechstelle ausgeschaltet und
das Bild am Monitor der Videosprechstelle angezeigt, deren Taste
