Art. 2608
No se puede utilizar para aprovechar la función intercomunicante.
El telefonillo siempre se tiene que montar utilizando el Art. 1214/2C como
se ilustra en el esquema de conexión MSK/FC en la pág. 124.
1 Indicador de la función Privacidad.
2 Selector del tono de llamada/función Privacidad de tres posiciones:
Posición superior: volumen máximo del tono de llamada.
Posición central: volumen medio del tono de llamada.
Posición inferior: activación de la función Privacidad.
(Por función Privacidad se entiende la exclusión de la llamada desde
la unidad externa y la centralita; la activación de la función Privacidad
está señalada por el encendido de un indicador rojo en la parte
superior derecha).
3 Trimmer de regulación del volumen del micrófono.
4 Microinterruptores para programar el código de usuario.
5 Bornes de conexión de la instalación:
L L Conexión a la línea Bus.
CFP CFP Entrada para llamada timbre de planta.
P1 C1 Bornes pulsador P1 para diferentes servicios (contacto
normalmente abierto 24 V-100 mA máx.) (quitar CV1 y CV2, véase
variante SB/X3 pág. 124).
S+ S- Bornes para dispositivo de repetición de llamada.
6 CV1 CV2 Puentes que se han de quitar para obtener un contacto
libre de potencial normalmente abierto en el pulsador P1.
7A/7B JP1 Puente para seleccionar las funciones Llamada a la centralita
(posición C) y actuador genérico (posición A) del pulsador P1.
Descripción de los pulsadores:
A Pulsador abrepuertas.
P1 Pulsador P1 de llamada a la centralita / actuador genérico / pulsador
para diferentes funciones presente en la regleta de conexiones (P1 C1).
Limpiar con un paño humedecido en agua. Evitar alcohol y otros
productos agresivos.

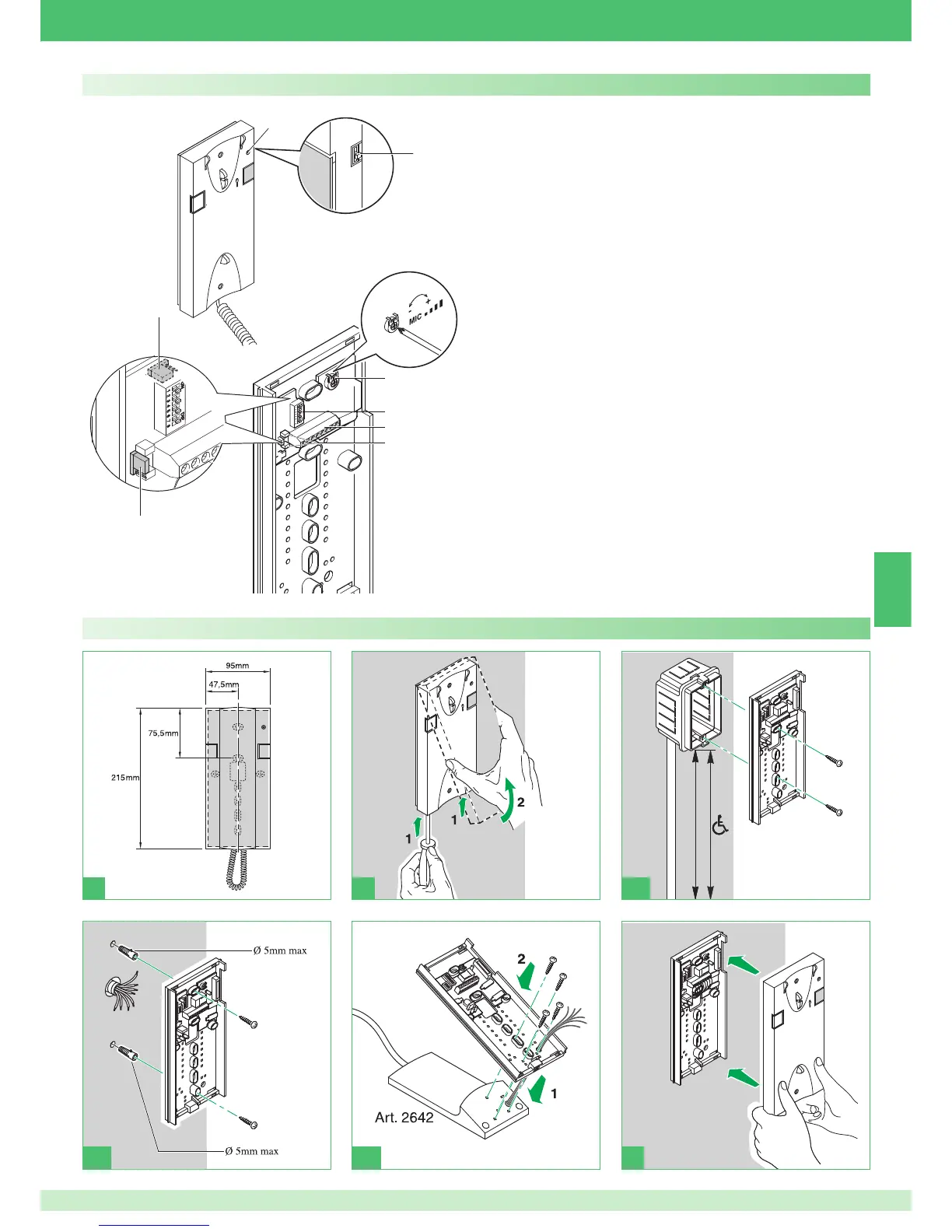

Instalación del telefonillo Art. 2608
