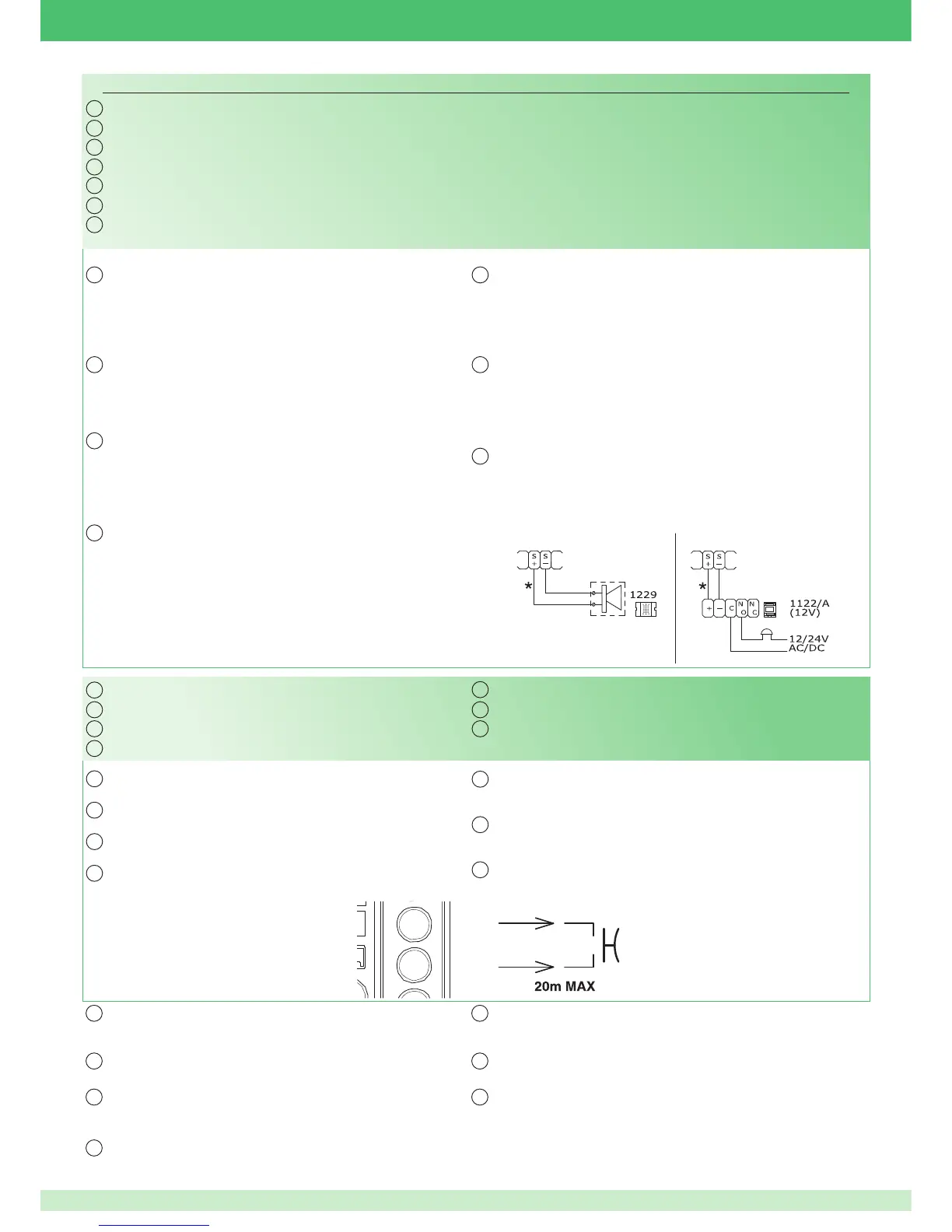

Connessione di dispositivi di ripetizione di chiamata (Art. 1229 o Art. 1122/A)
La somma totale del numero di posti interni con stesso codice utente non
può superare il numero di 3. Connettere un solo dispositivo di ripetizione di
chiamata per ogni codice utente. In caso di connessione di carichi induttivi si
consiglia l’inserimento di una capacità di 470nF in parallelo ai contatti C-NO
dell’Art. 1122/A.
Variante collegamento chiamata fuori porta
In caso di più citofoni o staffe monitor con lo stesso codice utente collegare il pulsante
CFP su uno solo; tutti i dispositivi suoneranno contemporaneamente.
* 20 m MAX - Utilizzare cavo schermato per il collegamento e non far passare
i cavi in prossimità di carichi induttivi pesanti o cavi di alimentazione (230V
/ 400V).
Connection of call repetition devices (Art. 1229 or Art. 1122/A)
The total number of internal units with the same user code cannot exceed 3.
Connect only one call repetition device for each user code. If inductive loads
are connected, the insertion of a 470nF capacitor in parallel with the C-NO
contacts of Art. 1122/A is recommended.
Floor door call connection variant
If there are a number of door-entry phones or monitor brackets with the same user
code, connect the CFP button to one only; all the devices will ring simultaneously.
* 20 m MAX - Use screened cable for the connection and do not run cables
near heavy inductive loads or power supply cables (230V / 400V).
Connexion de dispositifs de répétition d’appel (Art. 1229 ou Art. 1122/A)
La somme totale du nombre de postes intérieurs avec le même code
utilisateur . Brancher un seul dispositif de répétition d'appel pour chaque
code utilisateur. En cas de connexion de charges inductives, il est conseillé
d’installer une capacité de 470nF en parallèle aux contacts C-NO de l’Art.
1122/A
Variante connexion appel palier
En cas de plusieurs combinés parlophoniques ou étriers moniteur avec le même code
usager, relier le bouton CFP sur un seul ; tous les dispositifs sonneront en même temps.
* 20 m MAX - Pour la connexion, utiliser un câble blindé et ne pas faire
passer les câbles à proximité de charges inductives lourdes ou de câbles
d’alimentation (230 V / 400 V).
Aansluiting van een extra bel (Art. 1229 of Art. 1122/A)
Het totale aantal interne aansluitingen met dezelfde gebruikerscode mag
niet meer zijn dan 3. Sluit één extra bel aan per gebruikerscode. Bij het
aansluiten van inductieve belastingen wordt aangeraden een condensator
van 470nF parallel met de C-NO-contacten van Art. 1122/A te plaatsen.
Variant met aansluiting van een etagebel
Sluit bij meerdere deurtelefoons of grondplaten met dezelfde gebruikerscode de
drukknop CFP op slechts één ervan aan; alle toestellen gaan dan tegelijk over.
* 20 m MAX - Gebruik een afgeschermde kabel voor deze verbinding en
leid de kabels niet in de nabijheid van hoge inductieve belastingen of
netvoedingskabels (230 V / 400 V).
Anschluss von Rufwiederholeinrichtungen (Art. 1229 bzw. Art. 1122/A)
Die Gesamtanzahl der Innensprechstellen mit dem gleichen Benutzercode
darf nicht höher als 3 sein. Jeweils nur eine Rufwiederholeinrichtung
pro Benutzercode anschließen. Im Fall des Anschlusses von induktiven
Lasten empfi ehlt sich die Verbindung mit einer Kapazität von 470nF in
Parallelschaltung zu den C-NO Kontakten des Art. 1122/A.
Anschlussvariante Rufsignale der Außensprechstellen
Im Fall mehrerer Sprechstellen oder Monitor-Grundplatten mit gleichem Teilnehmercode
die CFP-Taste nur an ein Gerät anschließen; daraufhin ertönt an allen Geräten
gleichzeitig der Rufton.
* 20 m MAX - Für den Anschluss abgeschirmte Kabel verwenden und die Kabel
nicht in der Nähe von großen induktiven Lasten oder Stromversorgungskabeln
(230V /400V) verlegen.
Conexión de dispositivos de repetición de llamada (Art. 1229 o Art. 1122/A)
Las unidades internas totales con el mismo código de usuario no pueden ser
más de 3. Conectar un único dispositivo de repetición de llamada para cada
código de usuario. En caso de conexión de cargas inductivas es aconsejable
la conexión de una capacidad de 470nF en paralelo a los contactos C-NO
del Art. 1122/A.
Variante con conexión para llamada timbre de planta
En caso de varios telefonillos o placas soporte de monitor con el mismo código de
usuario, conectar el pulsador CFP a uno sólo; todos los dispositivos se activarán al
mismo tiempo.
* 20 m MAX - Utilizar cable blindado para la conexión y no tender los cables
cerca de cargas inductivas pesadas o cables de alimentación (230V / 400V).
Ligação de dispositivos de repetição da chamada (Art. 1229 ou Art. 1122/A)
A soma total do número de postos internos com o mesmo código de utilizador
não pode ser superior a 3. Ligar apenas um dispositivo de repetição de
chamada para cada código de utilizador. Em caso de conexão de cargas
indutivas aconselha-se a introdução de uma resistência de 470 nF em
paralelo aos contactos C-NO do Art.1122/A.
Variante para ligação da campainha externa
No caso de vários telefones intercomunicadores ou suportes de monitor com o mesmo
código de utilizador, ligar o botão CFP num só; todos os dispositivos soarão em
simultâneo.
* 20 m MAX - Utilizar cabo blindado para a ligação e não fazer passar
os cabos nas proximidades de cargas indutivas pesadas ou de cabos de
alimentação (230V / 400V).
