Caractéristiques techniques
Ordinateur de bordPurion 400
Code produit BHU3500
Températures de fonctionne-
ment
A)
°C −5…+40
Températures de stockage °C +10…+40
Indice de protection
B)
IP55
Poids (approx.) g 27
A) Hors de cette plage de températures, l’écran est exposé à des
dysfonctionnements.
B) Les prises de connexion non utilisées de l’ordinateur de bord
Purion 400 doivent être fermées avec un obturateur.
Vous trouverez les informations de licence du produit à l’adresse In-
ternet suivante: www.bosch-ebike.com/licences
Montage
Remarque : Pour les vis à tête hexagonale plate, n’utilisez
pas une clé six pans mâle à rotule.
Remarque: Il existe deux diamètres de guidon différents
(31,8mm et 35mm). Votre revendeur de bicyclettes vous
aidera à choisir les bons composants.
Remarque : Respectez lors du montage de l’ordinateur de
bord Purion 400 la position de montage préconisée (voir fi-
gure A).
Fixation sur le guidon (voirfigureB)
Ouvrez légèrement le collier(4) et placez-le sur le guidon ❶.
Veillez à ce que la vis de fixation(5) ne raye pas le guidon et
positionnez le collier sur la partie cylindrique du guidon, près
de la potence.
Insérez l’aide au guidage(6) de l’ordinateur de bord(1) dans
le collier(4) ❷.
Basculez l’ordinateur de bord(1) vers le bas et pressez les
évidements(7) sur l’aide au blocage(8) du collier(4) ❸
jus-
qu’à ce que l’ordinateur de bord s’enclenche de manière au-
dible. Orientez l’ordinateur de bord(1) et le collier(4) de fa-
çon à bien voir ce qui s’affiche sur l’écran (en position as-
sise).
Vissez ensuite avec précaution le collier et l’ordinateur de
bord avec la vis de fixation(5) ❹.
u Avant la première utilisation, retirez le film de protec-
tion d’écran. S’il n’est pas enlevé, le film de protection
risque d’altérer les performances/fonctionnalités de l’or-
dinateur de bord.
Fonctionnement

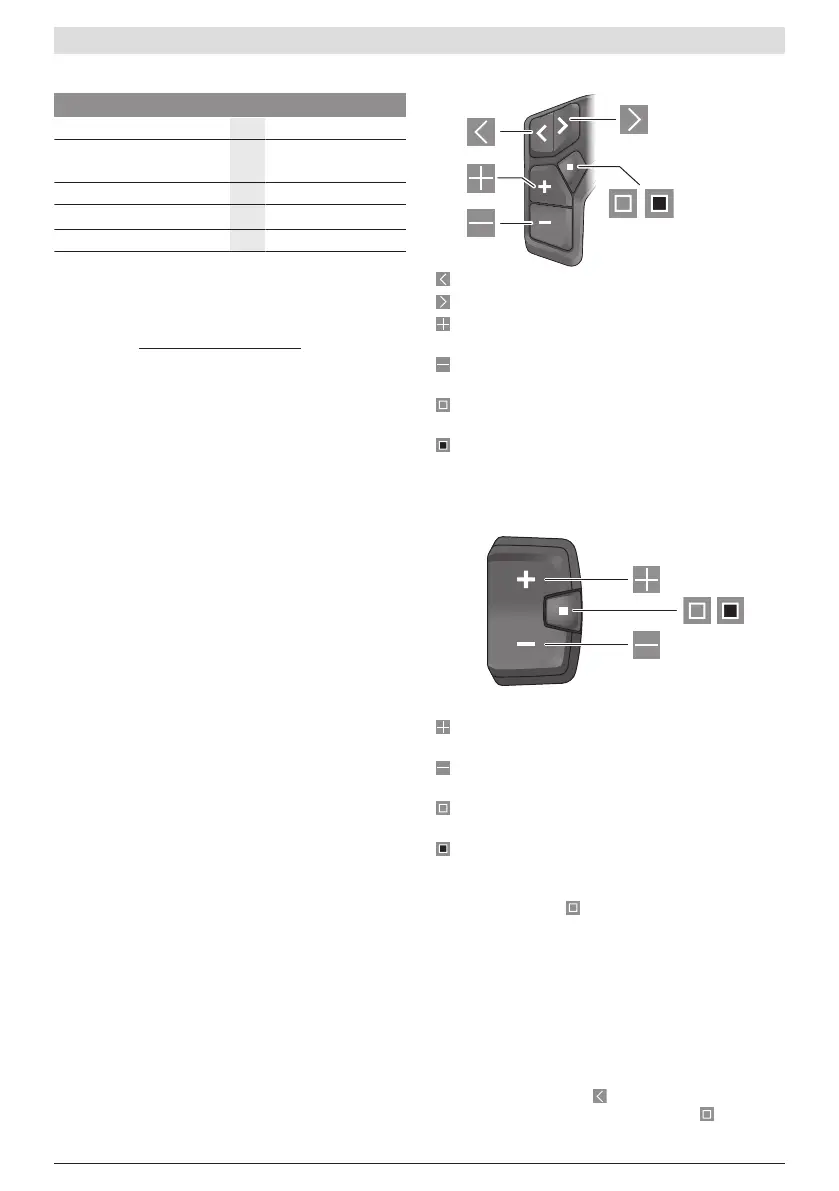

Les deux commandes déportées représentées ci-dessous
sont utilisables pour piloter l’ordinateur de bord. La vue
d’ensemble qui suit indique la fonction des touches de cha-
cune des commandes déportées.
La touche de sélection remplit 2fonctions selon la durée
d’appui.
Remarque : L’ordinateur de bord Purion 400 n’est pas com-
patible avec la commande déportée Purion 200.
Commande déportée à 5 touches
Défilement vers la gauche
Défilement vers la droite
Augmentation du niveau d’assistance/Défilement
vers le haut
Réduction du niveau d’assistance/Défilement vers le
bas
Ouverture du menu Paramètres dans le masque d’état
(appui court)
Ouverture du menu rapide (à partir de chaque
masque sauf le masque d’état) (appui long >1s)
Commande déportée à 3 touches
Augmentation du niveau d’assistance/Défilement
vers le haut
Réduction du niveau d’assistance/Défilement vers le
bas
Touche de sélection/parcours des masques d’écran
(appui court)
Touche de sélection/ouverture du menu (appui long
>1s)
Remarque : La touche des deux commandes déportées
permet d’acquitter les codes de défaut.
Remarque : Toutes les représentations écran et textes d’in-
terface se rapportent à la version du logiciel au moment de
sa mise sur le marché. Il peut arriver que les représentations
écran, textes d’affichage et/ou fonctions diffèrent après une
mise à
jour.
Masque d’état
Pour accéder au masque d’état à partir du masque de dé-
part, appuyez sur la touche (commande déportée à 5
touches) ou actionnez plusieurs fois la touche (com-
mande déportée à 3 touches).
0 275 007 3BP | (26.04.2024) Bosch eBike Systems
