Datos técnicos
Ordenador de a bordoPurion 400
Código de producto BHU3500
Temperatura de servicio
A)
°C −5…+40
Temperatura de almacena-
miento
°C +10…+40
Grado de protección
B)
IP55
Peso, aprox. g 27
A) Fuera de este margen de temperatura, pueden producirse fallos
de funcionamiento en el indicador.
B) Los casquillos de empalme no utilizados del ordenador de a bor-
do Purion 400 deben obturarse con tapones ciegos.
Las informaciones sobre la licencia del producto están disponibles en
la siguiente dirección de internet: www.bosch-ebike.com/licences
Montaje
Indicación: No utilice una llave macho hexagonal con cabeza
esférica para tornillos de hexágono interior con cabeza pla-
na.
Indicación: Por favor, tenga en cuenta que hay dos diáme-
tros de manillar diferentes (31,8mm y 35mm). Su distribui-
dor de bicicletas le ayudará a elegir los componentes ade-
cuados.
Indicación: Al instalar el ordenador de a bordo Purion 400,
observe la posición de monta
je recomendada (ver figura A).
Fijación en el manillar (verfiguraB)
Separe ligeramente la abrazadera(4) y colóquela en el mani-
llar ❶. Asegúrese de que el tornillo de fijación(5) no raspe el
manillar y de que la abrazadera se monte en la parte cilíndri-
ca del manillar lo más cerca posible de la parte frontal.
Coloque la guía auxiliar(6) del ordenador de a bordo(1) en
la abrazadera(4) ❷.
Gire el ordenador de a bordo(1) hacia abajo y presione el
ordenador de a bordo con las escotaduras(7) sobre la ayu-
da de fijación(8) de la abrazadera(4) ❸, hasta que encastre
de forma audible. Gire el ordenador de a bordo(1) junto con
la abrazadera(4), de modo que pueda leer óptimamente la
pantalla durante la marcha (posición de asiento).
A continuación, apriete con cuidado la abrazadera y el orde-
nador de a bordo con el tornillo de fijación(5) ❹.
u Retire la lámina protectora de la pantalla antes de la
puesta en servicio inicial para garantizar la plena fun-
cionalidad del ordenador de a bordo. Si la lámina pro-
tectora permanece en la pantalla, puede afectar la funcio-
nalidad/rendimiento del ordenador de a bordo.
Manejo
Es posible mane
jar el ordenador de a bordo a través de uno
de los cuadros de mandos mostrados. Es posible consultar
las funciones de las teclas de los cuadros de mandos en la si-
guiente vista general.
La tecla de selección tiene 2 funciones según la duración de
la pulsación de la tecla.
Indicación: El ordenador de a bordo Purion 400 no es com-
patible con el cuadro de mandos Purion 200.

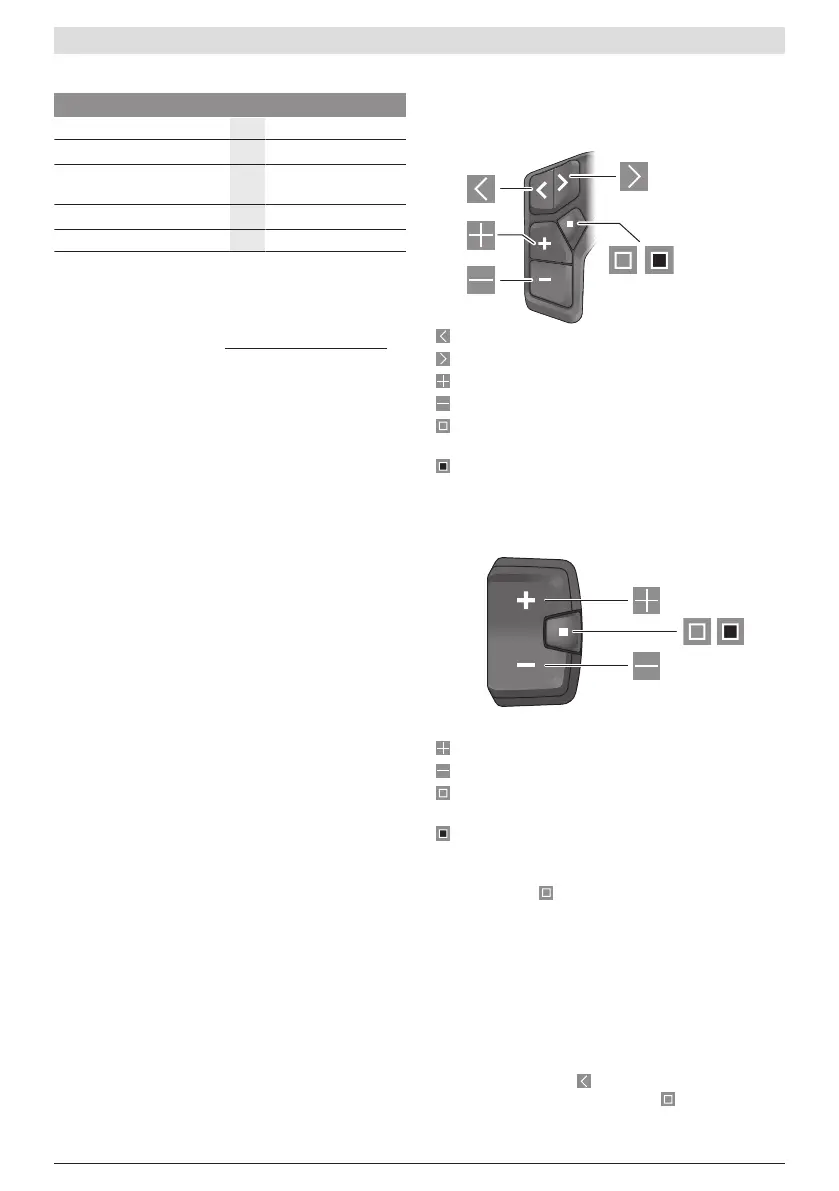

Cuadro de mandos de 5 teclas
hacia la izquierda hojear
hacia la derecha hojear
Nivel de apoyo aumentar/hacia arriba hojear
Nivel de apoyo disminuir/hacia abajo hojear
Tecla de selección/abrir menú de configuración en la
pantalla de estado (pulsación corta)
Abrir menú rápido (desde cualquier pantalla, excepto
la pantalla de estado) (pulsación larga >1s)
Cuadro de mandos de 3 teclas
Nivel de apoyo aumentar/hacia arriba hojear
Nivel de apoyo disminuir/hacia abajo hojear
Tecla de selección/hojear por las pantallas (pulsación
breve)
Tecla de selección/acceso a menú (pulsación larga
>1s)
Nota: Con la tecla de los cuadros de mandos mostrados
se pueden confirmar los códigos de error.
Indicación: Todas las representaciones de la superficie y los
textos de la superficie corresponden al estado de lanzamien-
to del software. Tras una actualización de software puede
ser, que se modifiquen las representaciones de la superficie,
los textos de la superficie y/o las funciones.
Pantalla de estado
Puede acceder a la pantalla de estado desde la pantalla de
inicio a través de la tecla
del cuadro de mandos de 5 te-
clas y presionando varias veces la tecla del cuadro de
mandos de 3 teclas.
