Xtium-CLHS PX8 User's Manual Technical Specifications
63
Connector and Switch Specifications
Xtium-CLHS PX8 End Bracket Detail
Camera Link HS
LED
&
connector
X
tium
-
CLHS PX
8
I
/
O
DH
60
-
27
P
female connector
Board
Status LED
D1
D3
J
1
J
3
D6
J
2
Camera Link HS
Output
LED
&
connector

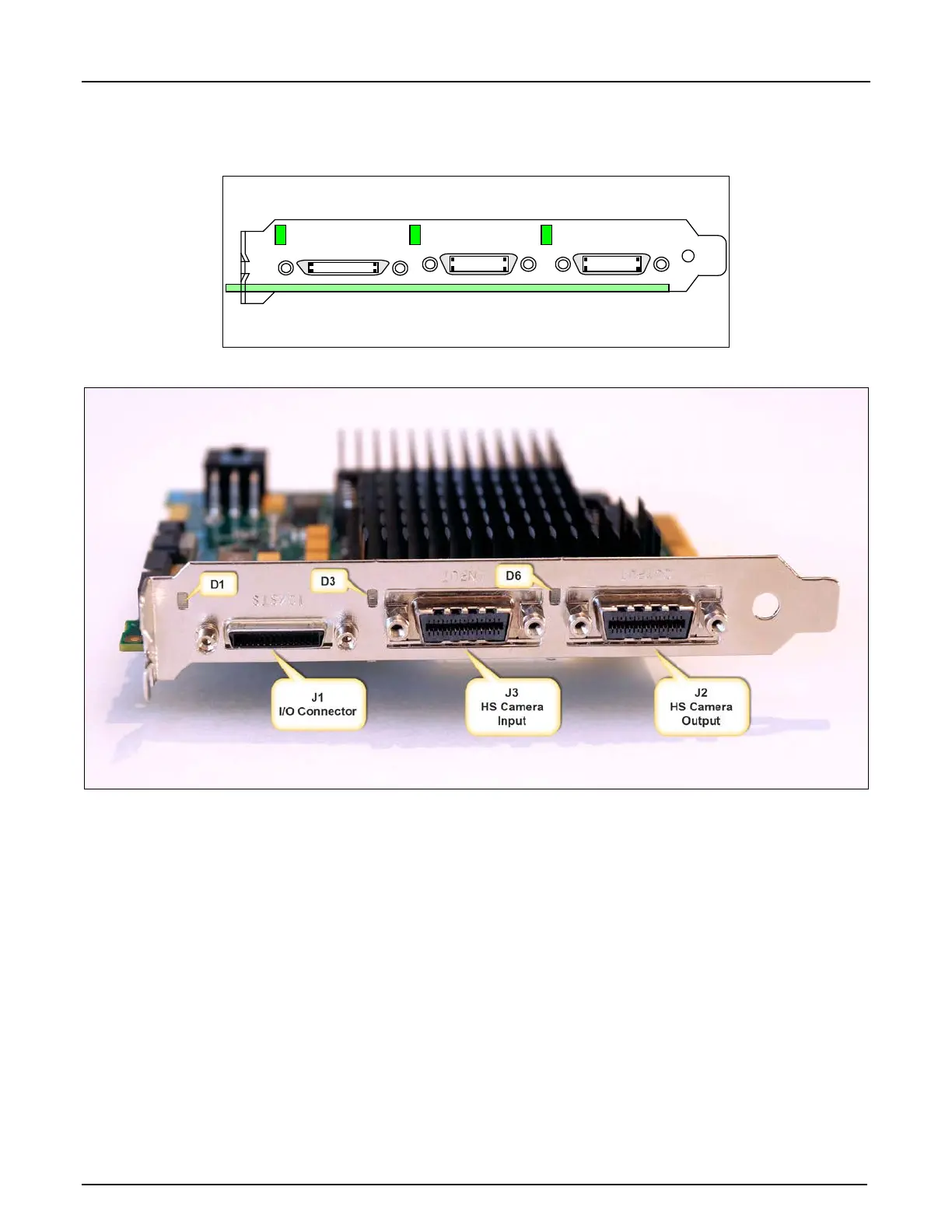

Figure 21: End Bracket Details
The hardware installation process is completed with the connection of a supported camera to the
Xtium-CLHS PX8 board using a Camera Link HS cable (see Camera Link HS Cables” on page 78).
The Xtium-CLHS PX8 board supports one Camera Link HS camera output.
Connect the camera to the J3 connector with a Camera Link HS cable.
