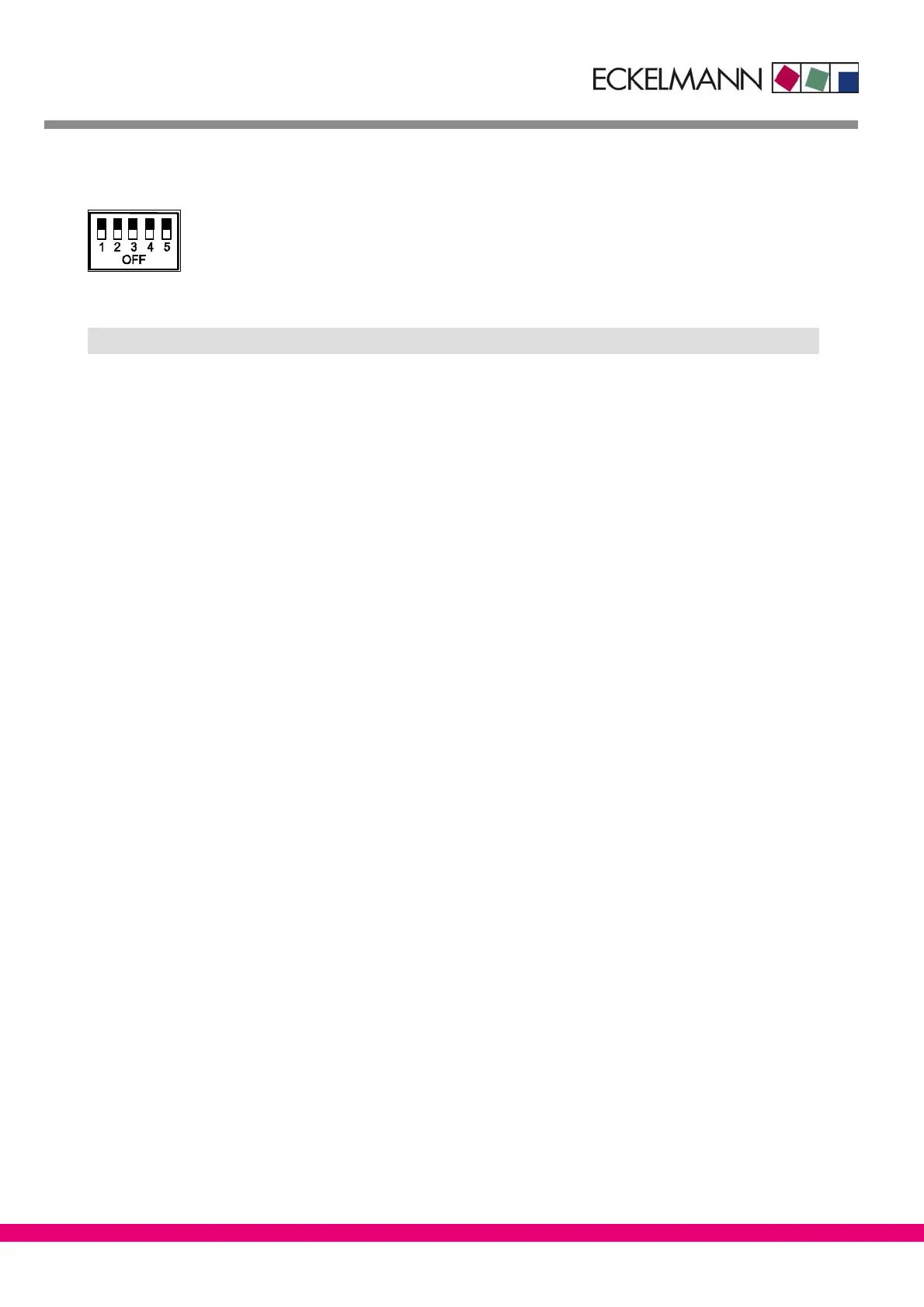

7.3 Controller type UR 141 − Menu tree
1: OFF
2: ON
3: OFF
4: OFF
5: OFF
Level 1 Level 2 Level 3 Screen No. Screen Name
Main menu REFR. PT.
Actual Values 1 ACT VALUES
Temp. Sensor 1−1 TEMPERATUR
Cooling Zone 1 1−2 COOLING 1
Defrost Zone 1 1−3 DEFROST 1
Fans Zone 1 1−4 FANS 1
Alarm 1−5 ALARM
−− Not used with this controller type
Cooling Zone 2 1−7 COOLING 2
Defrost Zone 2 1−8 DEFROST 2
Fans Zone 2 1−9 FANS 2
Setpoints 2 SETPOINTS
Cooling 2−1 COOLING
Zone 1 2−1−1 COOLING 1
Zone 2 2−1−2 COOLING 2
Zone 1A Altern. 2−1−3 COOLING 1A
Zone 2A Altern. 2−1−4 COOLING 2A
Defrost 2−2 DEFROST
Zone 1 2−2−1 DEFROST 1
Zone 2 2−2−2 DEFROST 2
Zone 1A Altern. 2−2−3 DEFROST 1A
Zone 2A Altern. 2−2−4 DEFROST 2A
Fans FANS
Zone 1 2−3−1 FANS 1
Zone 2 2−3−2 FANS 2
Zone 1A Altern. 2−3−3 FANS 1A
Zone 2A Altern. 2−3−4 FANS 2A
Alarm 2−4 ALARM
Zone 1 2−4−1 ALARM 1
Zone 2 2−4−2 ALARM 2
Zone 1A Altern. 2−4−3 ALARM 1A
Zone 2A Altern. 2−4−4 ALARM 2A
