Emerson Process Management GmbH & Co. OHG2-18
X-STREAM XEFD
Instruction Manual
HASXEDE-IM-EX
03/2012
2.4 Installation - Electrical
2 analog inputs
0 - 1 (10) V, congurable via software; R
in
= 100 kΩ
optional (requires the use of wire-bridges, see. Fig.):
4 (0) - 20 mA ; R
in
= 50Ω
Galvanically isolated from analyzer-GND
Protected against overload to ±15 V or rather. ±20 mA

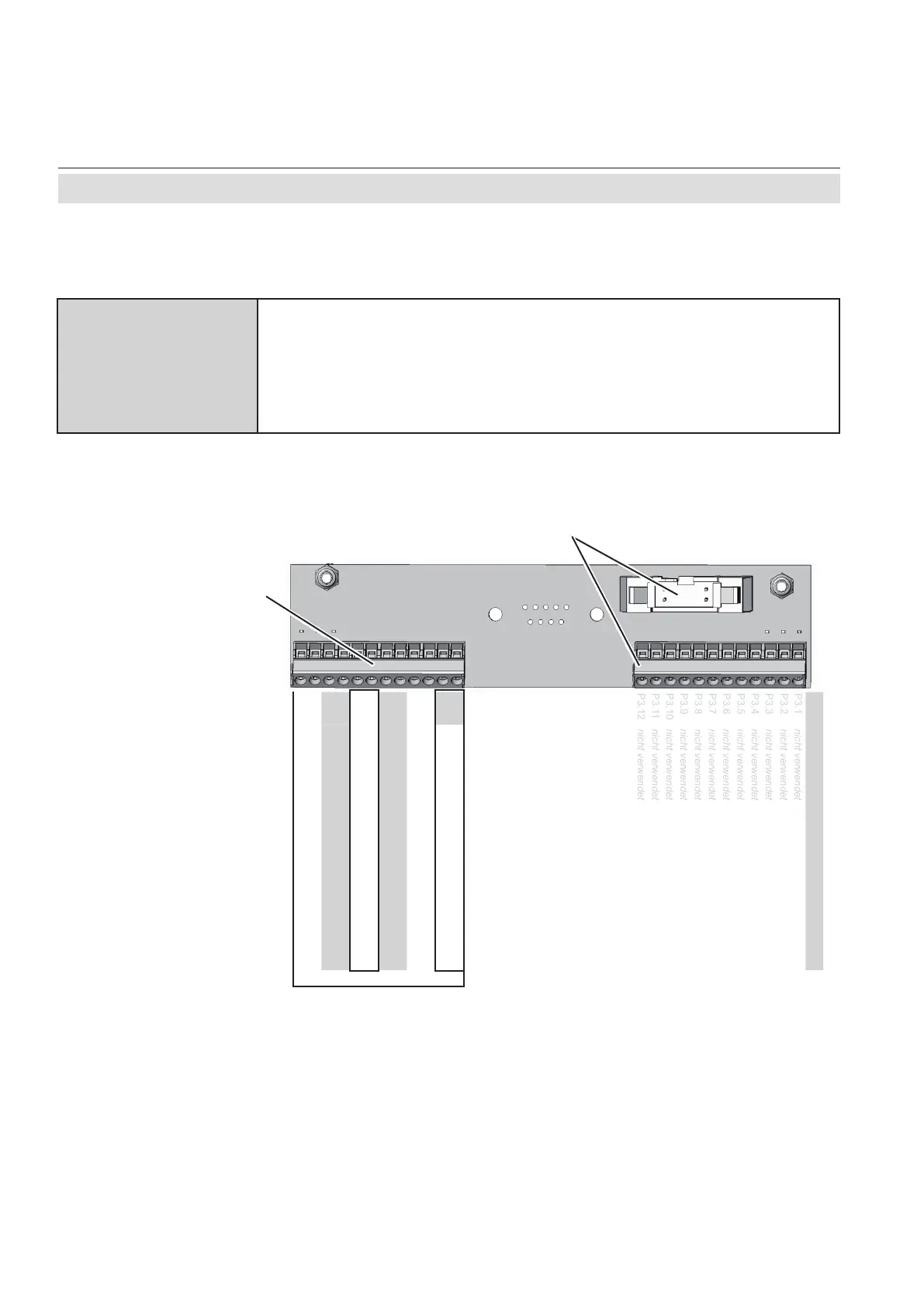

Fig. 2-13: Terminal block X5 - analog inputs
1 Screw terminals
2 Reserved for future application
Analogeingänge
Pin Signal P3.1 nicht verwendet P3.2 nicht verwendet P3.3 nicht verwendet P3.4 nicht verwendet P3.5 nicht verwendet P3.6 nicht verwendet P3.7 nicht verwendet P3.8 nicht verwendet P3.9 nicht verwendet P3.10 nicht verwendet P3.11 nicht verwendet P3.12 nicht verwendet P2.1 BR 1 Hier Drahtbrücke einsetzen, um Ein- P2.2 BR 1
gang 1 im Strommodus zu betreiben*)
P2.3 Eingang 1 high (+) P2.4 Eingang 1 high (+) P2.5 Eingang 1 low (-) P2.6 Eingang 1 low (-) P2.7 BR 2 Hier Drahtbrücke einsetzen, um Ein- P2.8 BR 2 gang 2 im Strommodus zu betreiben**) P2.9 Eingang 2 high (+) P2.10 Eingang 2 high (+) P2.11 Eingang 2 low (-) P2.12 Eingang 2 low (-)
{
}
Mo-
dus
Mo-
dus
1
2
{
}
Analog inputs
Note!
Follow the installation instructions in Chapter
4 of the X-STREAM XE Instruction-Manual!
