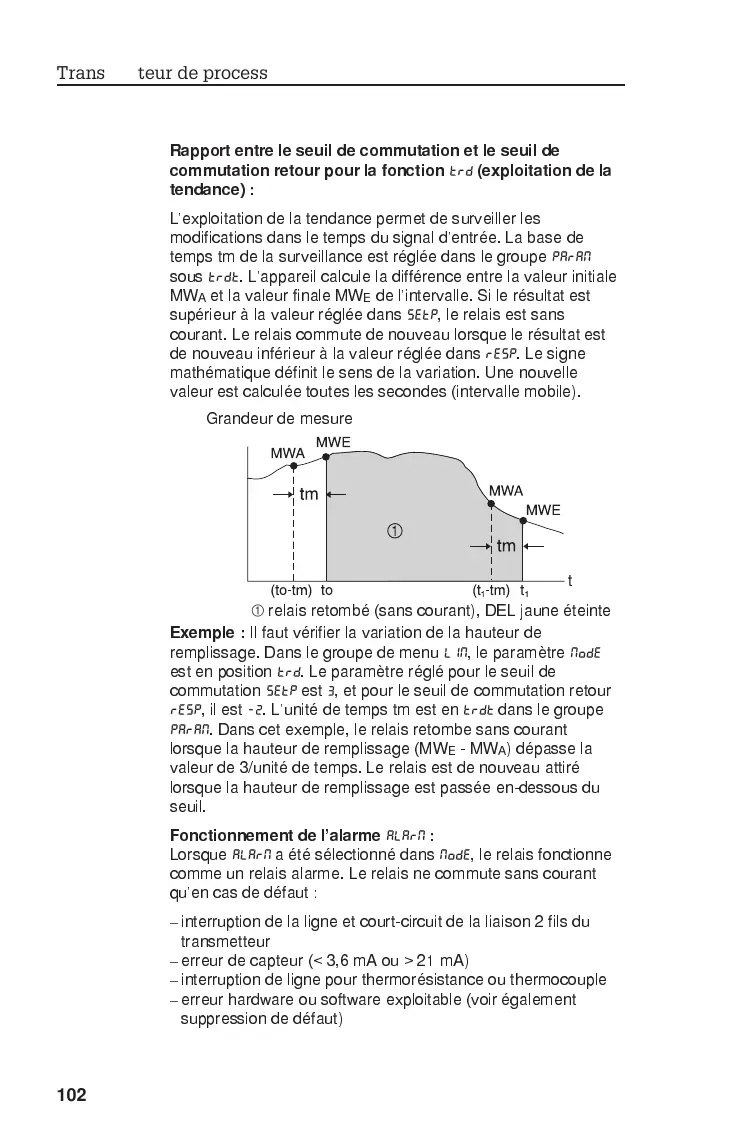

Rapport entre le seuil de commutation et le seuil de
commutation retour pour la fonction
TRD (exploitation de la
tendance) :
Lexploitation de la tendance permet de surveiller les
modifications dans le temps du signal dentrée. La base de
temps tm de la surveillance est réglée dans le groupe
PARAM
sous TRDT . Lappareil calcu le la différenc e entre la valeur initiale
MW
A
et la valeur finale MW
E
de lintervalle. Si le résultat est
supérieur à la valeur réglée dans
SETP , le relais est sans
courant. Le relais commute de nouveau lorsque le résultat est
de nouveau inférieur à la valeur réglée dans
RESP . Le signe
mathématique définit le sens de la variation. Une nouvelle
valeur est calculée toutes les secondes (intervalle mobile).
Exemple : Il faut vérifier la variation de la hauteur de
remplissage. Dans le groupe de menu
LIM , le paramètre MODE
est en position TRD . Le paramètre réglé pour le seuil de
commutation
SETP est 3 , et pour le seuil de commutation retour
RESP ,ilest -2 . Lunité de temps tm est en TRDT dans le groupe
PARAM . Dans cet exemple, le relais retombe sans courant
lorsque la hauteur de remplissage (MW
E
-MW
A
) dépasse la
valeur de 3/unité de temps. Le relais est de nouveau attiré
lorsque la hauteur de remplissage est passée en-dessous du
seuil.
Fonctionnement de lalarme
ALARM :
Lorsque
ALARM a été sélectionné dans MODE , le relais fonctionne
comme un relais alarme. Le relais ne commute sans courant
quen cas de défaut :
– interruption de la ligne et court-circuit de la liaison 2 fils du
transmetteur
– erreur de capteur (< 3,6 mA ou > 21 mA)
– interruption de ligne pour thermorésistance ou thermocouple
– erreur hardware ou software exploitable (voir également
suppression de défaut)
