6. Applikationen
6.1 Grenzwertüberwachung

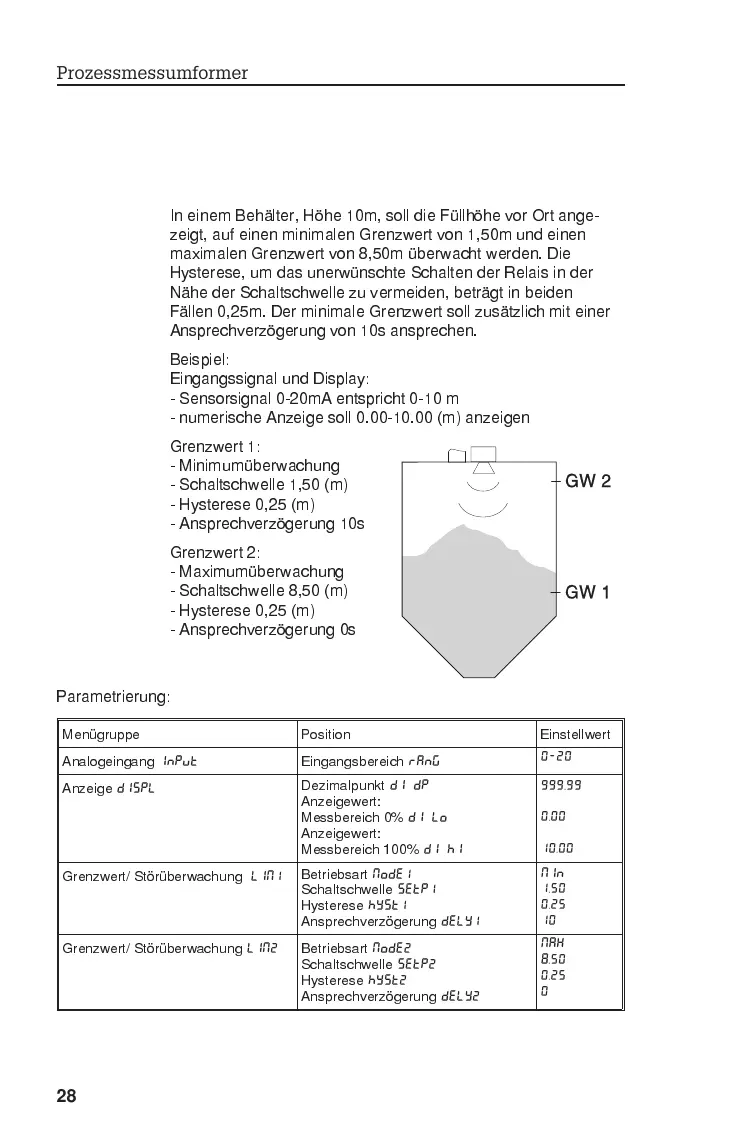

In einem Behälter, Höhe 10m, soll die Füllhöhe vor Ort ange-
zeigt, auf einen minimalen Grenzwert von 1,50m und einen
maximalen Grenzwert von 8,50m überwacht werden. Die
Hysterese, um das unerwünschte Schalten der Relais in der
Nähe der Schaltschwelle zu vermeiden, beträgt in beiden
Fällen 0,25m. Der minimale Grenzwert soll zusätzlich mit einer
Ansprechverzögerung von 10s ansprechen.
Beispiel:
Eingangssignal und Display:
- Sensorsignal 0-20mA entspricht 0-10 m
- numerische Anzeige soll 0.00-10.00 (m) anzeigen
Grenzwert 1:
- Minimumüberwachung
- Schaltschwelle 1,50 (m)
- Hysterese 0,25 (m)
- Ansprechverzögerung 10s
Grenzwert 2:
- Maximumüberwachung
- Schaltschwelle 8,50 (m)
- Hysterese 0,25 (m)
- Ansprechverzögerung 0s
Parametrierung:
Menügruppe Position Einstellwert
Analogeingang
INPUT Eingangsbereich RANG
0-20
Anzeige DISPL
Dezimalpunkt DI DP
Anzeigewert:
Messbereich 0%
DI LO
Anzeigewert:
Messbereich 100%
DI HI
999,99
0,00
10,00
Grenzwert/ Störüberwachung LIM1
Betriebsart MODE1
Schaltschwelle SETP1
Hysterese HYST1
Ansprechverzögerung DELY1
MIN
1,50
0,25
10
Grenzwert/ Störüberwachung LIM2 Betriebsart MODE2
Schaltschwelle SETP2
Hysterese HYST2
Ansprechverzögerung DELY2
MAX
8,50
0,25
0
