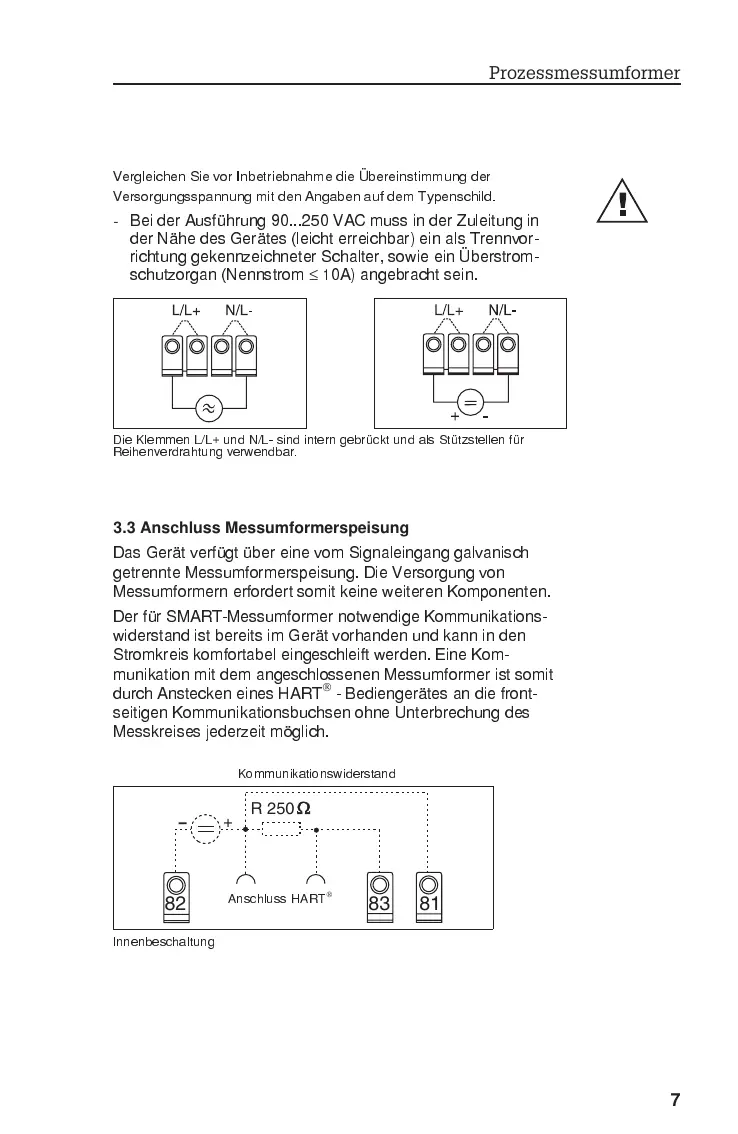

3.2 Anschluss Hilfsenergie
Vergleichen Sie vor Inbetriebnahme die Übereinstimmung der
Versorgungsspannung mit den Angaben auf dem Typenschild.
-
Bei der Ausführung 90...250 VAC muss in der Zuleitung in
der Nähe des Gerätes (leicht erreichbar) ein als Trennvor-
richtung gekennzeichneter Schalter, sowie ein Überstrom-
schutzorgan (Nennstrom
≤
10A) angebracht sein.
3.3 Anschluss Messumformerspeisung
Das Gerät verfügt über eine vom Signaleingang galvanisch
getrennte Messumformerspeisung. Die Versorgung von
Messumformern erfordert somit keine weiteren Komponenten.
Der für SMART-Messumformer notwendige Kommunikations-
widerstand ist bereits im Gerät vorhanden und kann in den
Stromkreis komfortabel eingeschleift werden. Eine Kom-
munikation mit dem angeschlossenen Messumformer ist somit
durch Anstecken eines HART
®
- Bediengerätes an die front-
seitigen Kommunikationsbuchsen ohne Unterbrechung des
Messkreises jederzeit möglich.
Die Klemmen L/L+ und N/L- sind intern gebrückt und als Stützstellen für
Reihenverdrahtung verwendbar.
+
-
82
83
81
R 250
Innenbeschaltung
Kommunikationswiderstand
Anschluss HART
®
Prozessmessumformer
7
