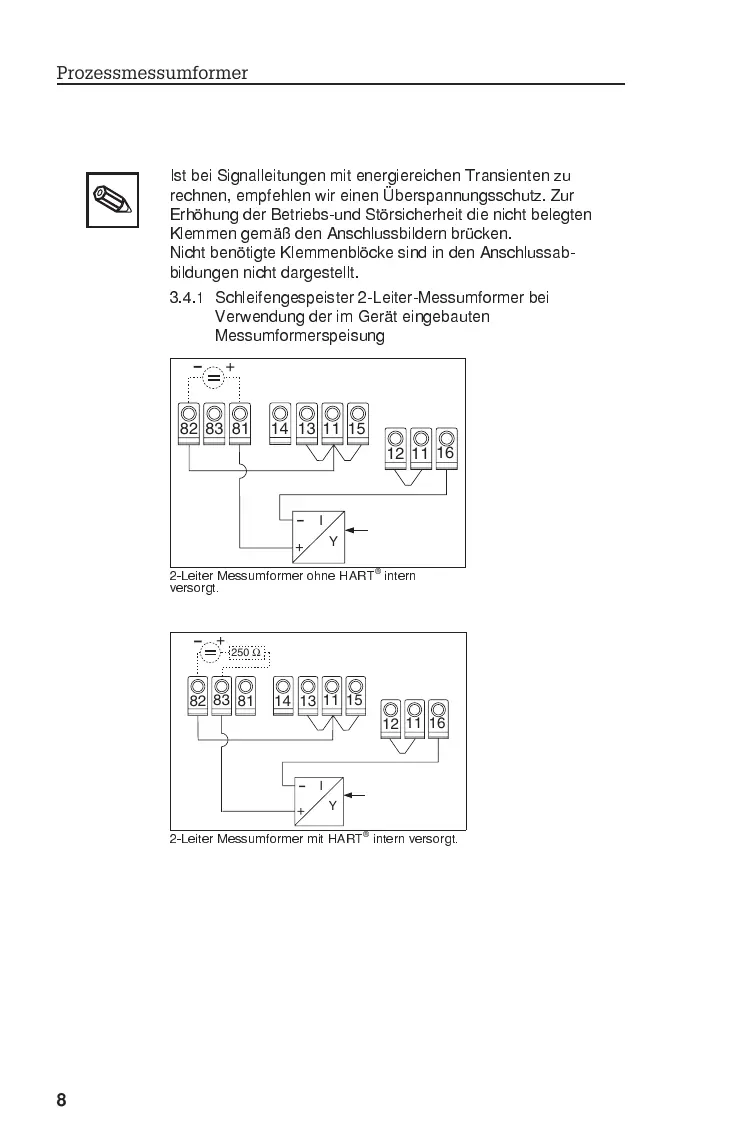

3.4 Anschluss externer Sensoren
Ist bei Signalleitungen mit energiereichen Transienten zu
rechnen, empfehlen wir einen Überspannungsschutz. Zur
Erhöhung der Betriebs-und Störsicherheit die nicht belegten
Klemmen gemäß den Anschlussbildern brücken.
Nicht benötigte Klemmenblöcke sind in den Anschlussab-
bildungen nicht dargestellt.
3.4.1 Schleifengespeister 2-Leiter-Messumformer bei
Verwendung der im Gerät eingebauten
Messumformerspeisung
+
-
I
Y
14
15
11
13
16
11
12
83
82
81
-
+
2-Leiter Messumformer ohne HART
®
intern
versorgt.
+
-
I
Y
14
15
11
13
16
11
12
83
82
250 Ω
81
-
+
2-Leiter Messumformer mit HART
®
intern versorgt.
