Schema dei morsetti Ingressi e uscite
L/L+ L per AC L+ per DC
Alimentazione
N/L- N per AC L- per DC
81 aliment. del circuito + 24 V
Alimentazione del
circuito
82 aliment. del circuito 0 V
83
aliment. del circuito + 24 V con resistenza di
comunicazione integrata HART
®
(250 Ohm)
11*
Terra segnale Corrente, tensione, termocoppia,
RTD (2 fili)
Cavo aliment. - RTD (3/4 fili)
Ingresso segnale di
misura
12 Segnale - RTD (3/4 fili)
13
Segnale Tensione +/-100mV, termooppia,
Pt100, Ni100
14 Cavo aliment. + RTD (2/3/4 fili)
15
Segnale Tensione +/-10V, 0...1/10V,
Pt500, Pt1000, 0...4000 Ohm
16 Segnale Corrente +/-20mA, 0/4...20mA
41 Normalmente chiuso
Uscita relè 1
(opzionale)
42 Comune
43 Normalmente aperto
51 Normalmente chiuso
Uscita relè 2
(opzionale)
52 Comune
53 Normalmente aperto
31 Uscita + Corrente, tensione Uscita analogica
32 Uscita − Corrente, tensione (opzionale)
HART

HART

- comunicazione con il
trasmettitore SMART
Prese di
comunicazione
RS 232 Connessione per limpostazione (software) Interfaccia seriale
*Terminale 11 due volte disponibile
Connessione
HART
®
Connessione
RS 232

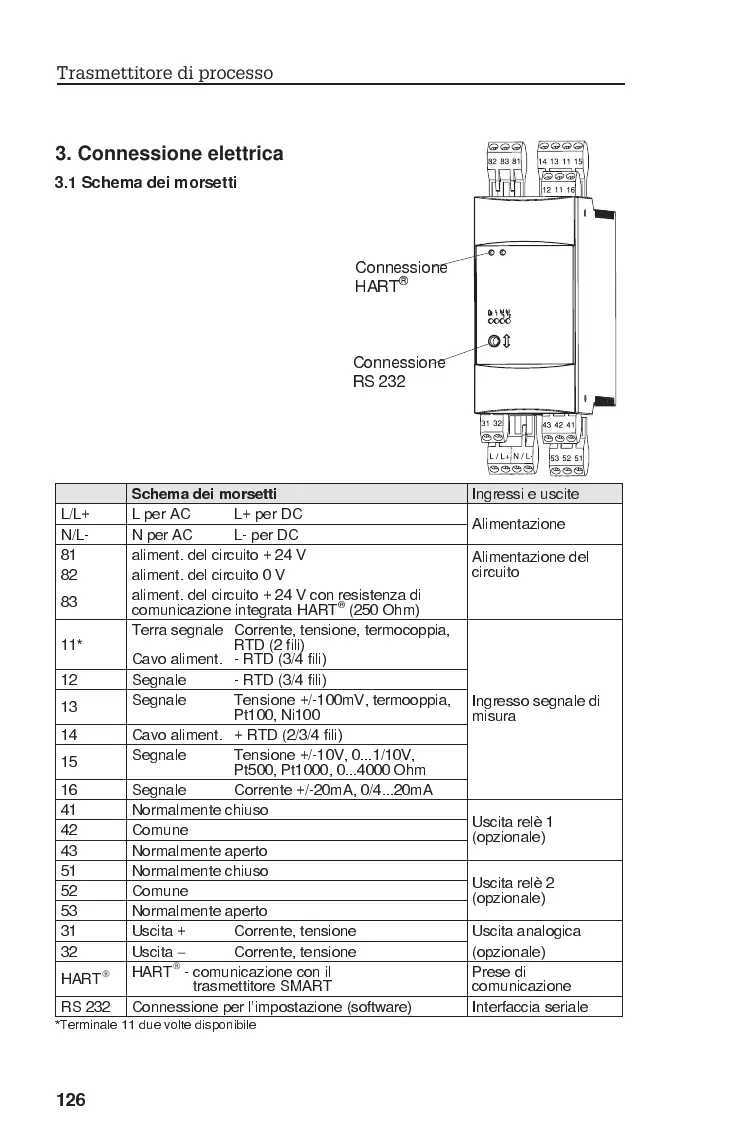

3. Connessione elettrica
3.1 Schema dei morsetti
Trasmettitore di processo
 $
