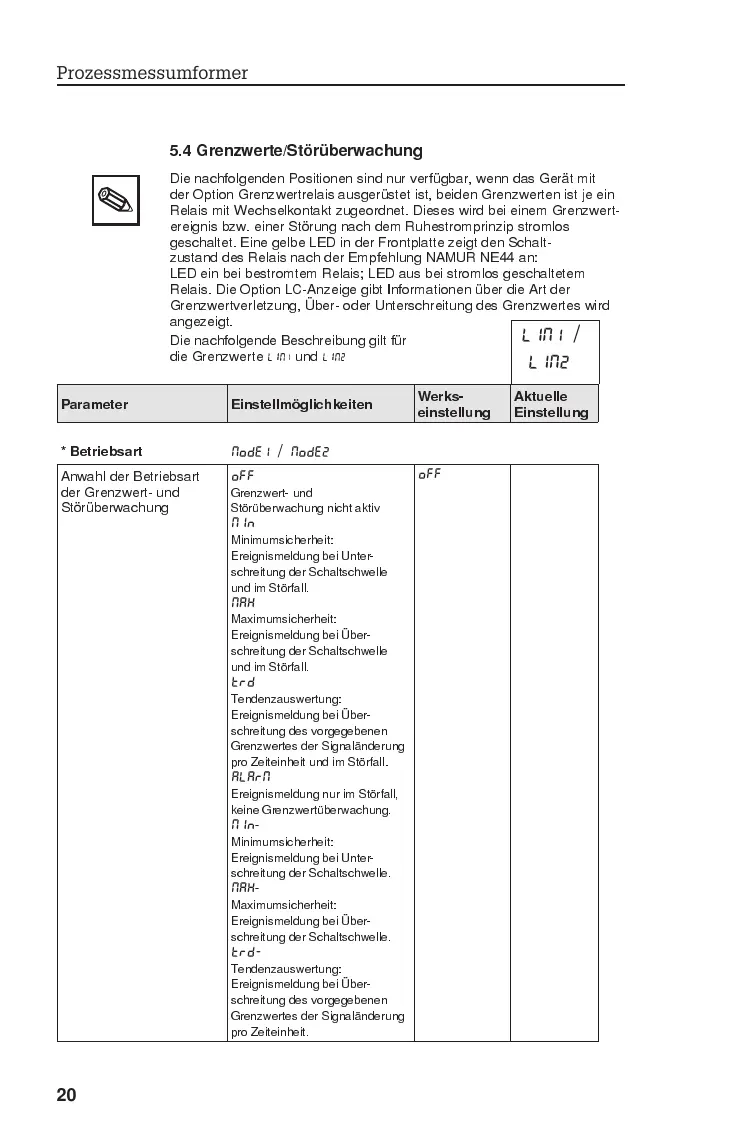

5.4 Grenzwerte/Störüberwachung
Die nachfolgenden Positionen sind nur verfügbar, wenn das Gerät mit
der Option Grenzwertrelais ausgerüstet ist, beiden Grenzwerten ist je ein
Relais mit Wechselkontakt zugeordnet. Dieses wird bei einem Grenzwert-
ereignis bzw. einer Störung nach dem Ruhestromprinzip stromlos
geschaltet. Eine gelbe LED in der Frontplatte zeigt den Schalt-
zustand des Relais nach der Empfehlung NAMUR NE44 an:
LED ein bei bestromtem Relais; LED aus bei stromlos geschaltetem
Relais. Die Option LC-Anzeige gibt Informationen über die Art der
Grenzwertverletzung, Über- oder Unterschreitung des Grenzwertes wird
angezeigt.
Die nachfolgende Beschreibung gilt für
die Grenzwerte
LIM1
und
LIM2
Parameter Einstellmöglichkeiten
Werks-
einstellung
Aktuelle
Einstellung
* Betriebsart
MODE1 / MODE2
Anwahl der Betriebsart
der Grenzwert- und
Störüberwachung
OFF
Grenzwert- und
Störüberwachung nicht aktiv
MIN
Minimumsicherheit:
Ereignismeldung bei Unter-
schreitung der Schaltschwelle
und im Störfall.
MAX
Maximumsicherheit:
Ereignismeldung bei Über-
schreitung der Schaltschwelle
und im Störfall.
TRD
Tendenzauswertung:
Ereignismeldung bei Über-
schreitung des vorgegebenen
Grenzwertes der Signaländerung
pro Zeiteinheit und im Störfall
.
ALARM
Ereignismeldung nur im Störfall,
keine Grenzwertüberwachung.
MIN
-
Minimumsicherheit:
Ereignismeldung bei Unter-
schreitung der Schaltschwelle.
MAX
-
Maximumsicherheit:
Ereignismeldung bei Über-
schreitung der Schaltschwelle.
TRD-
Tendenzauswertung:
Ereignismeldung bei Über-
schreitung des vorgegebenen
Grenzwertes der Signaländerung
pro Zeiteinheit.
OFF
LIM1 /
LIM2
Prozessmessumformer
20
