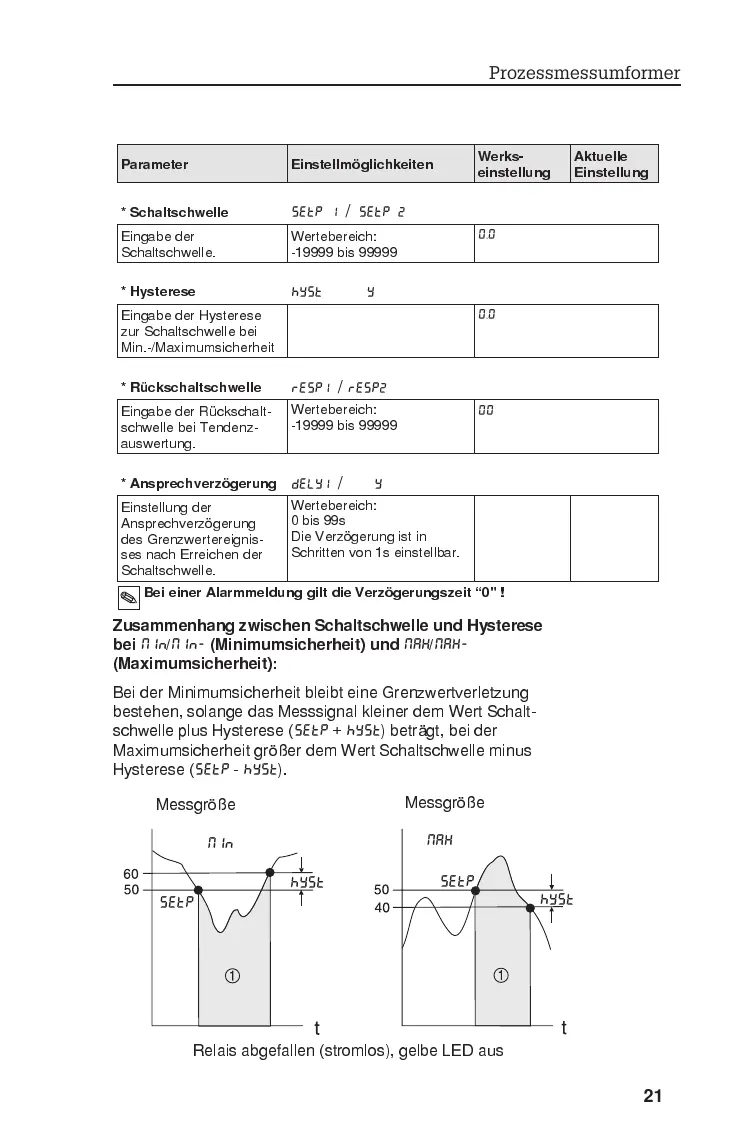

Zusammenhang zwischen Schaltschwelle und Hysterese
bei
MIN
/
MIN-
(Minimumsicherheit) und
MAX
/
MAX-
(Maximumsicherheit):
Bei der Minimumsicherheit bleibt eine Grenzwertverletzung
bestehen, solange das Messsignal kleiner dem Wert Schalt-
schwelle plus Hysterese (
SETP
+
HYST
) beträgt, bei der
Maximumsicherheit größer dem Wert Schaltschwelle minus
Hysterese (
SETP
-
HYST
).
Parameter Einstellmöglichkeiten
Werks-
einstellung
Aktuelle
Einstellung
* Schaltschwelle
SETP 1 / SETP 2
Eingabe der
Schaltschwelle.
Wertebereich:
-19999 bis 99999
0,0
* Hysterese
HYST 1 / HYST 2
Eingabe der Hysterese
zur Schaltschwelle bei
Min.-/Maximumsicherheit
0,0
* Rückschaltschwelle
RESP1 / RESP2
Eingabe der Rückschalt-
schwelle bei Tendenz-
auswertung.
Wertebereich:
-19999 bis 99999
00
* Ansprechverzögerung
DELY1 / DELY2
Einstellung der
Ansprechverzögerung
des Grenzwertereignis-
ses nach Erreichen der
Schaltschwelle.
Wertebereich:
0 bis 99s
Die Verzögerung ist in
Schritten von 1s einstellbar.
00
Bei einer Alarmmeldung gilt die Verzögerungszeit 0" !
À
Relais abgefallen (stromlos), gelbe LED aus
Messgröße
Messgröße
SETP
HYST
MIN
SETP
MAX
HYST
