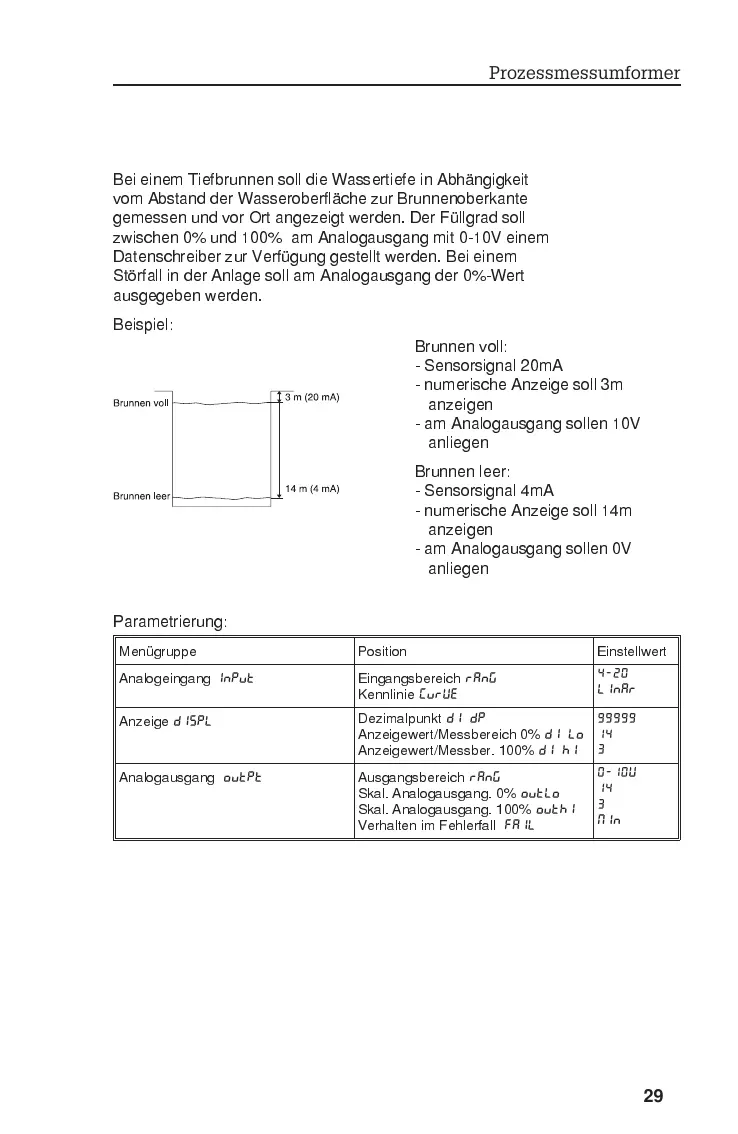

6.2 Tiefbrunnenmessung
Bei einem Tiefbrunnen soll die Wassertiefe in Abhängigkeit
vom Abstand der Wasseroberfläche zur Brunnenoberkante
gemessen und vor Ort angezeigt werden. Der Füllgrad soll
zwischen 0% und 100% am Analogausgang mit 0-10V einem
Datenschreiber zur Verfügung gestellt werden. Bei einem
Störfall in der Anlage soll am Analogausgang der 0%-Wert
ausgegeben werden.
Beispiel:
Parametrierung:
Menügruppe Position Einstellwert
Analogeingang
INPUT Eingangsbereich RANG
Kennlinie CURVE
4-20
LINAR
Anzeige DISPL
Dezimalpunkt DI DP
Anzeigewert/Messbereich 0% DI LO
Anzeigewert/Messber. 100% DI HI
99999
14
3
Analogausgang OUTPT Ausgangsbereich RANG
Skal. Analogausgang. 0% OUTLO
Skal. Analogausgang. 100% OUTHI
Verhalten im Fehlerfall FAIL
0-10V
14
3
MIN
Brunnen voll:
- Sensorsignal 20mA
- numerische Anzeige soll 3m
anzeigen
- am Analogausgang sollen 10V
anliegen
Brunnen leer:
- Sensorsignal 4mA
- numerische Anzeige soll 14m
anzeigen
- am Analogausgang sollen 0V
anliegen
